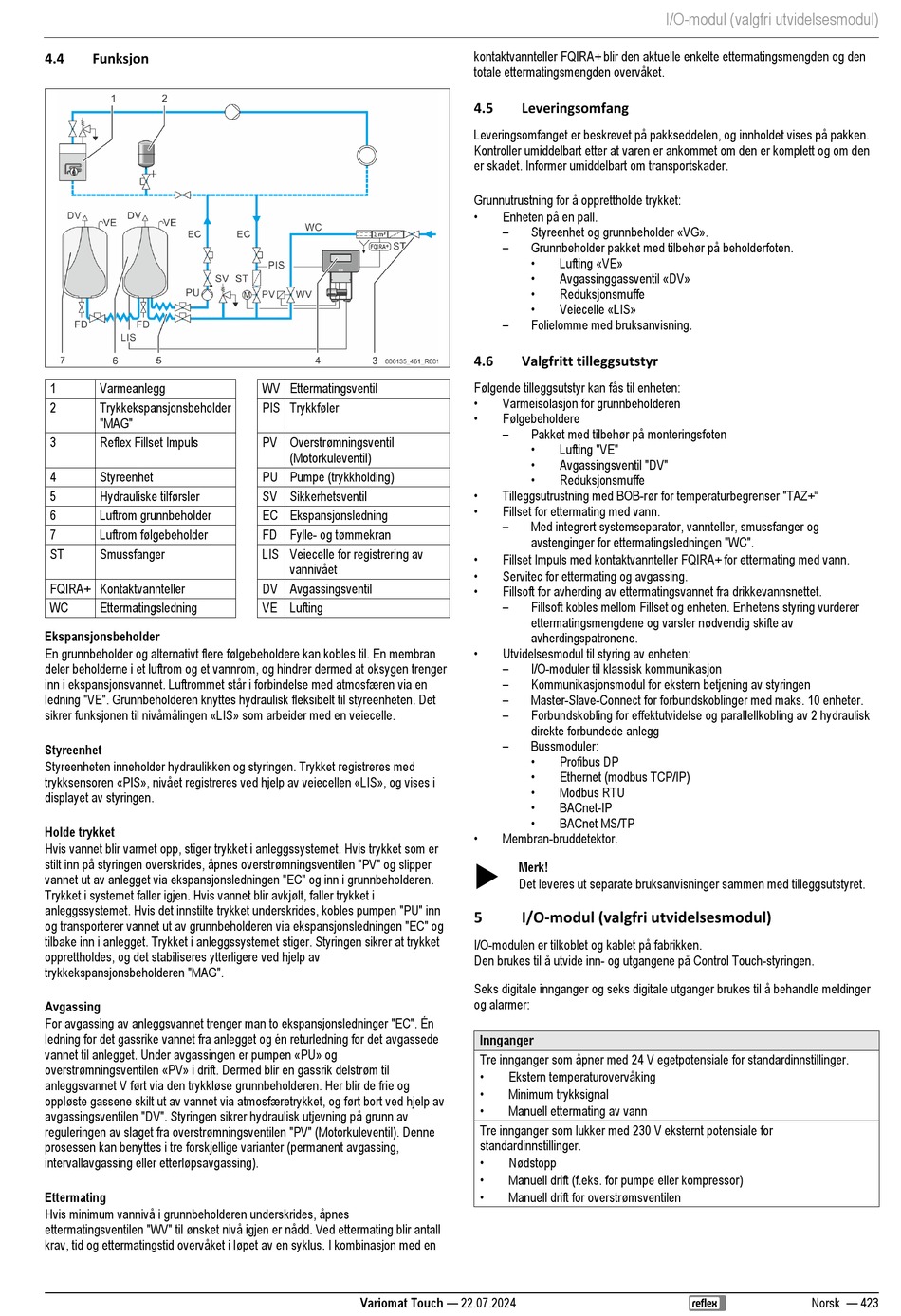

4.4
Funksjon
1
Varmeanlegg
2
Trykkekspansjonsbeholder
"MAG"
3
Reflex Fillset Impuls
4
Styreenhet
5
Hydrauliske tilførsler
6
Luftrom grunnbeholder
7
Luftrom følgebeholder
ST
Smussfanger
FQIRA+ Kontaktvannteller
WC
Ettermatingsledning
Ekspansjonsbeholder
En grunnbeholder og alternativt flere følgebeholdere kan kobles til. En membran
deler beholderne i et luftrom og et vannrom, og hindrer dermed at oksygen trenger
inn i ekspansjonsvannet. Luftrommet står i forbindelse med atmosfæren via en
ledning "VE". Grunnbeholderen knyttes hydraulisk fleksibelt til styreenheten. Det
sikrer funksjonen til nivåmålingen «LIS» som arbeider med en veiecelle.
Styreenhet
Styreenheten inneholder hydraulikken og styringen. Trykket registreres med
trykksensoren «PIS», nivået registreres ved hjelp av veiecellen «LIS», og vises i
displayet av styringen.
Holde trykket
Hvis vannet blir varmet opp, stiger trykket i anleggssystemet. Hvis trykket som er
stilt inn på styringen overskrides, åpnes overstrømningsventilen "PV" og slipper
vannet ut av anlegget via ekspansjonsledningen "EC" og inn i grunnbeholderen.
Trykket i systemet faller igjen. Hvis vannet blir avkjølt, faller trykket i
anleggssystemet. Hvis det innstilte trykket underskrides, kobles pumpen "PU" inn
og transporterer vannet ut av grunnbeholderen via ekspansjonsledningen "EC" og
tilbake inn i anlegget. Trykket i anleggssystemet stiger. Styringen sikrer at trykket
opprettholdes, og det stabiliseres ytterligere ved hjelp av
trykkekspansjonsbeholderen "MAG".
Avgassing
For avgassing av anleggsvannet trenger man to ekspansjonsledninger "EC". Én
ledning for det gassrike vannet fra anlegget og én returledning for det avgassede
vannet til anlegget. Under avgassingen er pumpen «PU» og
overstrømningsventilen «PV» i drift. Dermed blir en gassrik delstrøm til
anleggsvannet V ført via den trykkløse grunnbeholderen. Her blir de frie og
oppløste gassene skilt ut av vannet via atmosfæretrykket, og ført bort ved hjelp av
avgassingsventilen "DV". Styringen sikrer hydraulisk utjevning på grunn av
reguleringen av slaget fra overstrømningsventilen "PV" (Motorkuleventil). Denne
prosessen kan benyttes i tre forskjellige varianter (permanent avgassing,
intervallavgassing eller etterløpsavgassing).
Ettermating
Hvis minimum vannivå i grunnbeholderen underskrides, åpnes
ettermatingsventilen "WV" til ønsket nivå igjen er nådd. Ved ettermating blir antall
krav, tid og ettermatingstid overvåket i løpet av en syklus. I kombinasjon med en
WV Ettermatingsventil
PIS Trykkføler
PV Overstrømningsventil
(Motorkuleventil)
PU Pumpe (trykkholding)
SV Sikkerhetsventil
EC Ekspansjonsledning
FD Fylle- og tømmekran
LIS Veiecelle for registrering av
vannivået
DV Avgassingsventil
VE Lufting
Variomat Touch — 22.07.2024
kontaktvannteller FQIRA+ blir den aktuelle enkelte ettermatingsmengden og den
totale ettermatingsmengden overvåket.
4.5
Leveringsomfang
Leveringsomfanget er beskrevet på pakkseddelen, og innholdet vises på pakken.
Kontroller umiddelbart etter at varen er ankommet om den er komplett og om den
er skadet. Informer umiddelbart om transportskader.
Grunnutrustning for å opprettholde trykket:
•
Enheten på en pall.
–
Styreenhet og grunnbeholder «VG».
–
Grunnbeholder pakket med tilbehør på beholderfoten.
•
Lufting «VE»
•
Avgassinggassventil «DV»
•
Reduksjonsmuffe
•
Veiecelle «LIS»
–
Folielomme med bruksanvisning.
4.6
Valgfritt tilleggsutstyr
Følgende tilleggsutstyr kan fås til enheten:
•
Varmeisolasjon for grunnbeholderen
•
Følgebeholdere
–
Pakket med tilbehør på monteringsfoten
•
Lufting "VE"
•
Avgassingsventil "DV"
•
Reduksjonsmuffe
•
Tilleggsutrustning med BOB-rør for temperaturbegrenser "TAZ+"
•
Fillset for ettermating med vann.
–
Med integrert systemseparator, vannteller, smussfanger og
avstenginger for ettermatingsledningen "WC".
•
Fillset Impuls med kontaktvannteller FQIRA+ for ettermating med vann.
•
Servitec for ettermating og avgassing.
•
Fillsoft for avherding av ettermatingsvannet fra drikkevannsnettet.
–
Fillsoft kobles mellom Fillset og enheten. Enhetens styring vurderer
ettermatingsmengdene og varsler nødvendig skifte av
avherdingspatronene.
•
Utvidelsesmodul til styring av enheten:
–
I/O-moduler til klassisk kommunikasjon
–
Kommunikasjonsmodul for ekstern betjening av styringen
–
Master-Slave-Connect for forbundskoblinger med maks. 10 enheter.
–
Forbundskobling for effektutvidelse og parallellkobling av 2 hydraulisk
direkte forbundede anlegg
–
Bussmoduler:
•
Profibus DP
•
Ethernet (modbus TCP/IP)
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
•
Membran-bruddetektor.
Merk!
Det leveres ut separate bruksanvisninger sammen med tilleggsutstyret.
5
I/O-modul (valgfri utvidelsesmodul)
I/O-modulen er tilkoblet og kablet på fabrikken.
Den brukes til å utvide inn- og utgangene på Control Touch-styringen.
Seks digitale innganger og seks digitale utganger brukes til å behandle meldinger
og alarmer:
Innganger
Tre innganger som åpner med 24 V egetpotensiale for standardinnstillinger.
•
Ekstern temperaturovervåking
•
Minimum trykksignal
•
Manuell ettermating av vann
Tre innganger som lukker med 230 V eksternt potensiale for
standardinnstillinger.
•
Nødstopp
•
Manuell drift (f.eks. for pumpe eller kompressor)
•
Manuell drift for overstrømsventilen
I/O-modul (valgfri utvidelsesmodul)
