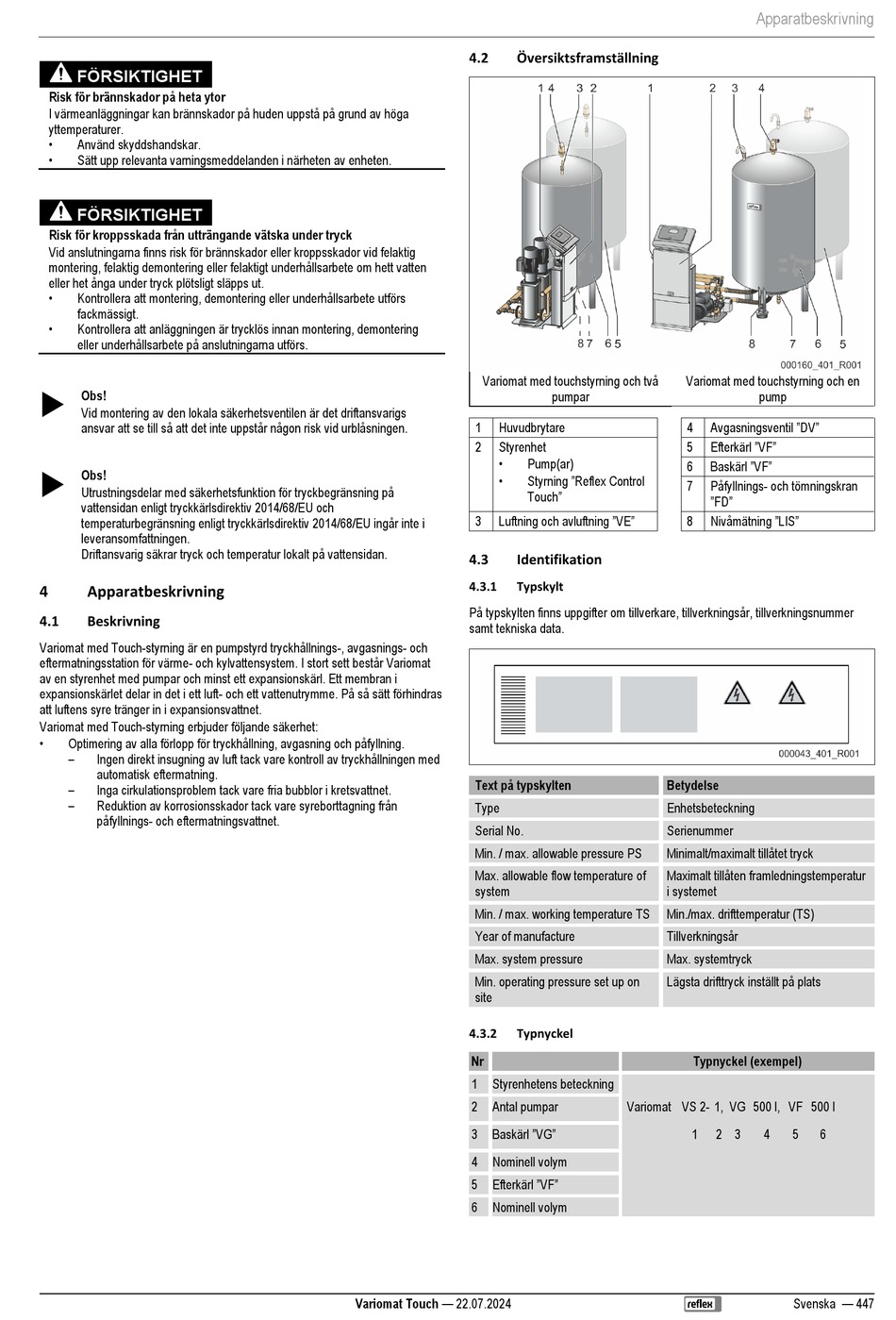

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 447

FÖRSIKTIGHET
Risk för brännskador på heta ytor
I värmeanläggningar kan brännskador på huden uppstå på grund av höga
yttemperaturer.
•
Använd skyddshandskar.
•
Sätt upp relevanta varningsmeddelanden i närheten av enheten.
FÖRSIKTIGHET
Risk för kroppsskada från utträngande vätska under tryck
Vid anslutningarna finns risk för brännskador eller kroppsskador vid felaktig
montering, felaktig demontering eller felaktigt underhållsarbete om hett vatten
eller het ånga under tryck plötsligt släpps ut.
•
Kontrollera att montering, demontering eller underhållsarbete utförs
fackmässigt.
•
Kontrollera att anläggningen är trycklös innan montering, demontering
eller underhållsarbete på anslutningarna utförs.

Obs!
Vid montering av den lokala säkerhetsventilen är det driftansvarigs
ansvar att se till så att det inte uppstår någon risk vid urblåsningen.

Obs!
Utrustningsdelar med säkerhetsfunktion för tryckbegränsning på
vattensidan enligt tryckkärlsdirektiv 2014/68/EU och
temperaturbegränsning enligt tryckkärlsdirektiv 2014/68/EU ingår inte i
leveransomfattningen.
Driftansvarig säkrar tryck och temperatur lokalt på vattensidan.
4 Apparatbeskrivning
4.1 Beskrivning
Variomat med Touch-styrning är en pumpstyrd tryckhållnings-, avgasnings- och
eftermatningsstation för värme- och kylvattensystem. I stort sett består Variomat
av en styrenhet med pumpar och minst ett expansionskärl. Ett membran i
expansionskärlet delar in det i ett luft- och ett vattenutrymme. På så sätt förhindras
att luftens syre tränger in i expansionsvattnet.
Variomat med Touch-styrning erbjuder följande säkerhet:
•
Optimering av alla förlopp för tryckhållning, avgasning och påfyllning.
–
Ingen direkt insugning av luft tack vare kontroll av tryckhållningen med
automatisk eftermatning.
–
Inga cirkulationsproblem tack vare fria bubblor i kretsvattnet.
–
Reduktion av korrosionsskador tack vare syreborttagning från
påfyllnings- och eftermatningsvattnet.
4.2 Översiktsframställning
Variomat med touchstyrning och två
1 Huvudbrytare
2 Styrenhet
•
•
Luftning och avluftning "VE"
3
4.3 Identifikation
4.3.1 Typskylt
På typskylten finns uppgifter om tillverkare, tillverkningsår, tillverkningsnummer
samt tekniska data.
Text på typskylten
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2 Typnyckel
Nr
1 Styrenhetens beteckning
2 Antal pumpar
Baskärl "VG"
3
4 Nominell volym
Efterkärl "VF"
5
6 Nominell volym
Variomat Touch — 22.07.2024
Variomat med touchstyrning och en
pumpar
4
5
Pump(ar)
6
Styrning "Reflex Control
7
Touch"
8
Betydelse
Enhetsbeteckning
Serienummer
Minimalt/maximalt tillåtet tryck
Maximalt tillåten framledningstemperatur
i systemet
Min./max. drifttemperatur (TS)
Tillverkningsår
Max. systemtryck
Lägsta drifttryck inställt på plats
Typnyckel (exempel)
Variomat VS 2- 1, VG 500 l, VF 500 l
1
Apparatbeskrivning
pump
Avgasningsventil "DV"
Efterkärl "VF"
Baskärl "VF"
Påfyllnings- och tömningskran
"FD"
Nivåmätning "LIS"
2 3 4 5 6
