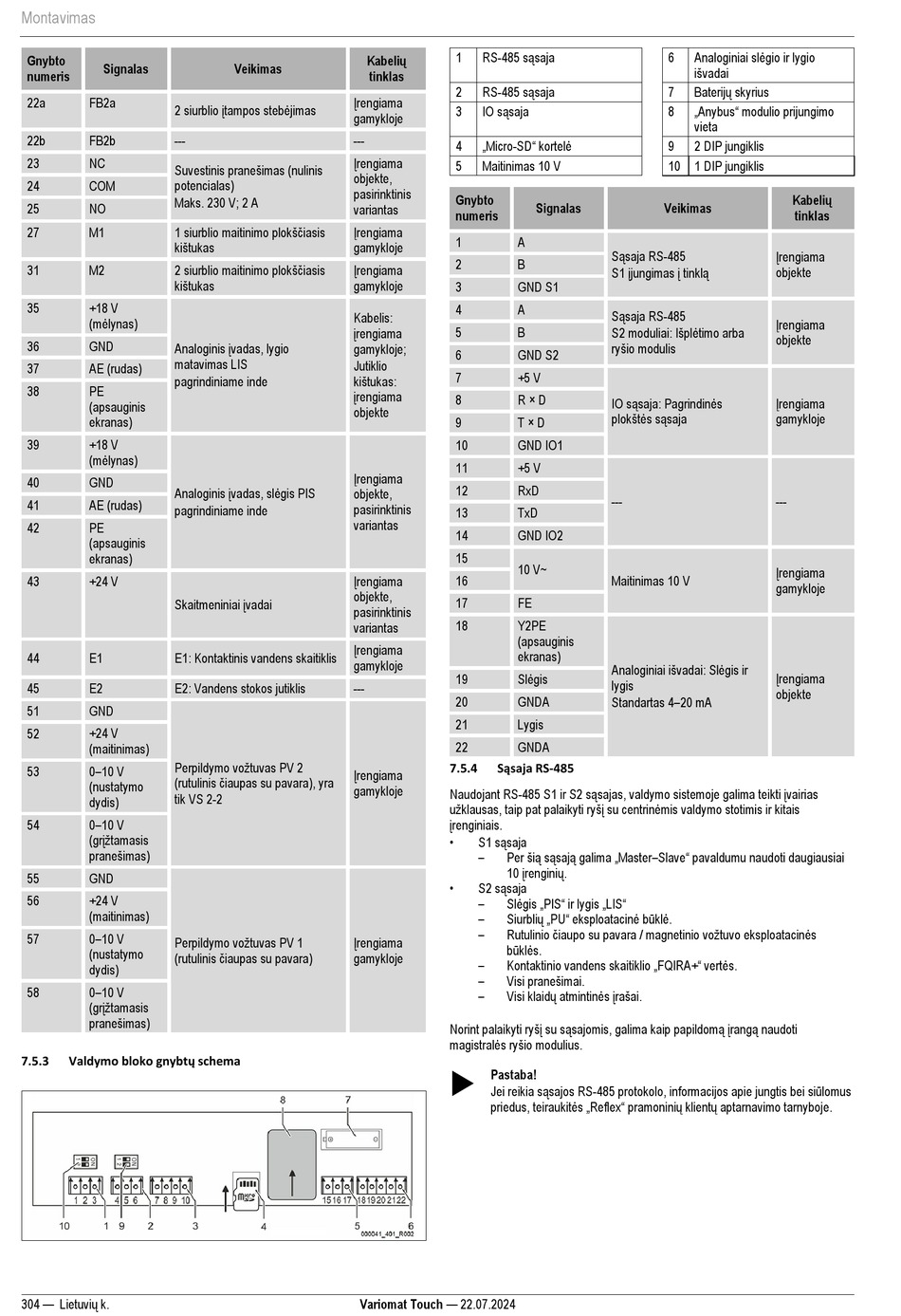

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 304

Montavimas
Gnybto
Signalas
numeris
22a FB2a
2 siurblio įtampos stebėjimas
22b FB2b ---
23 NC
Suvestinis pranešimas (nulinis
24 COM potencialas)
Maks. 230 V; 2 A
25 NO
1 siurblio maitinimo plokščiasis
27 M1
kištukas
2 siurblio maitinimo plokščiasis
31 M2
kištukas
+18 V
35
(mėlynas)
Analoginis įvadas, lygio
36 GND
matavimas LIS
37 AE (rudas)
pagrindiniame inde
38 PE
(apsauginis
ekranas)
39 +18 V
(mėlynas)
40 GND
Analoginis įvadas, slėgis PIS
41 AE (rudas)
pagrindiniame inde
42 PE
(apsauginis
ekranas)
43 +24 V
Skaitmeniniai įvadai
44 E1 E1: Kontaktinis vandens skaitiklis
45 E2 E2: Vandens stokos jutiklis
51 GND
52 +24 V
(maitinimas)
Perpildymo vožtuvas PV 2
53 0–10 V
(rutulinis čiaupas su pavara), yra
(nustatymo
tik VS 2-2
dydis)
54 0–10 V
(grįžtamasis
pranešimas)
55 GND
56 +24 V
(maitinimas)
Perpildymo vožtuvas PV 1
57 0–10 V
(nustatymo (rutulinis čiaupas su pavara)
dydis)
58 0–10 V
(grįžtamasis
pranešimas)
Valdymo bloko gnybtų schema
7.5.3
304 — Lietuvių k.
Kabelių
Veikimas
tinklas
Įrengiama
gamykloje
---
Įrengiama
objekte,
pasirinktinis
variantas
Įrengiama
gamykloje
Įrengiama
gamykloje
Kabelis:
įrengiama
gamykloje;
Jutiklio
kištukas:
įrengiama
objekte
Įrengiama
objekte,
pasirinktinis
variantas
Įrengiama
objekte,
pasirinktinis
variantas
Įrengiama
gamykloje
---
Įrengiama
gamykloje
Įrengiama
gamykloje
Variomat Touch — 22.07.2024
RS-485 sąsaja
1
RS-485 sąsaja
2
IO sąsaja
3
„Micro-SD" kortelė
4
5 Maitinimas 10 V
Gnybto
Signalas
numeris
1 A
Sąsaja RS-485
2 B
S1 įjungimas į tinklą
3 GND S1
4 A
Sąsaja RS-485
S2 moduliai: Išplėtimo arba
5 B
ryšio modulis
6 GND S2
7 +5 V
IO sąsaja: Pagrindinės
8 R × D
plokštės sąsaja
9 T × D
10 GND IO1
11 +5 V
12 RxD
---
13 TxD
14 GND IO2
15
10 V~
16 Maitinimas 10 V
17 FE
18 Y2PE
(apsauginis
ekranas)
Analoginiai išvadai: Slėgis ir
Slėgis
19
lygis
20 GNDA
Standartas 4–20 mA
21 Lygis
22 GNDA
Sąsaja RS-485
7.5.4
Naudojant RS-485 S1 ir S2 sąsajas, valdymo sistemoje galima teikti įvairias
užklausas, taip pat palaikyti ryšį su centrinėmis valdymo stotimis ir kitais
įrenginiais.
• S1 sąsaja
– Per šią sąsają galima „Master–Slave" pavaldumu naudoti daugiausiai
10 įrenginių.
• S2 sąsaja
– Slėgis „PIS" ir lygis „LIS"
– Siurblių „PU" eksploatacinė būklė.
– Rutulinio čiaupo su pavara / magnetinio vožtuvo eksploatacinės
būklės.
– Kontaktinio vandens skaitiklio „FQIRA+" vertės.
– Visi pranešimai.
– Visi klaidų atmintinės įrašai.
Norint palaikyti ryšį su sąsajomis, galima kaip papildomą įrangą naudoti
magistralės ryšio modulius.

Pastaba!
Jei reikia sąsajos RS-485 protokolo, informacijos apie jungtis bei siūlomus
priedus, teiraukitės „Reflex" pramoninių klientų aptarnavimo tarnyboje.
Analoginiai slėgio ir lygio
6
išvadai
Baterijų skyrius
7
„Anybus" modulio prijungimo
8
vieta
9 2 DIP jungiklis
10 1 DIP jungiklis
Kabelių
Veikimas
tinklas
Įrengiama
objekte
Įrengiama
objekte
Įrengiama
gamykloje
---
Įrengiama
gamykloje
Įrengiama
objekte
