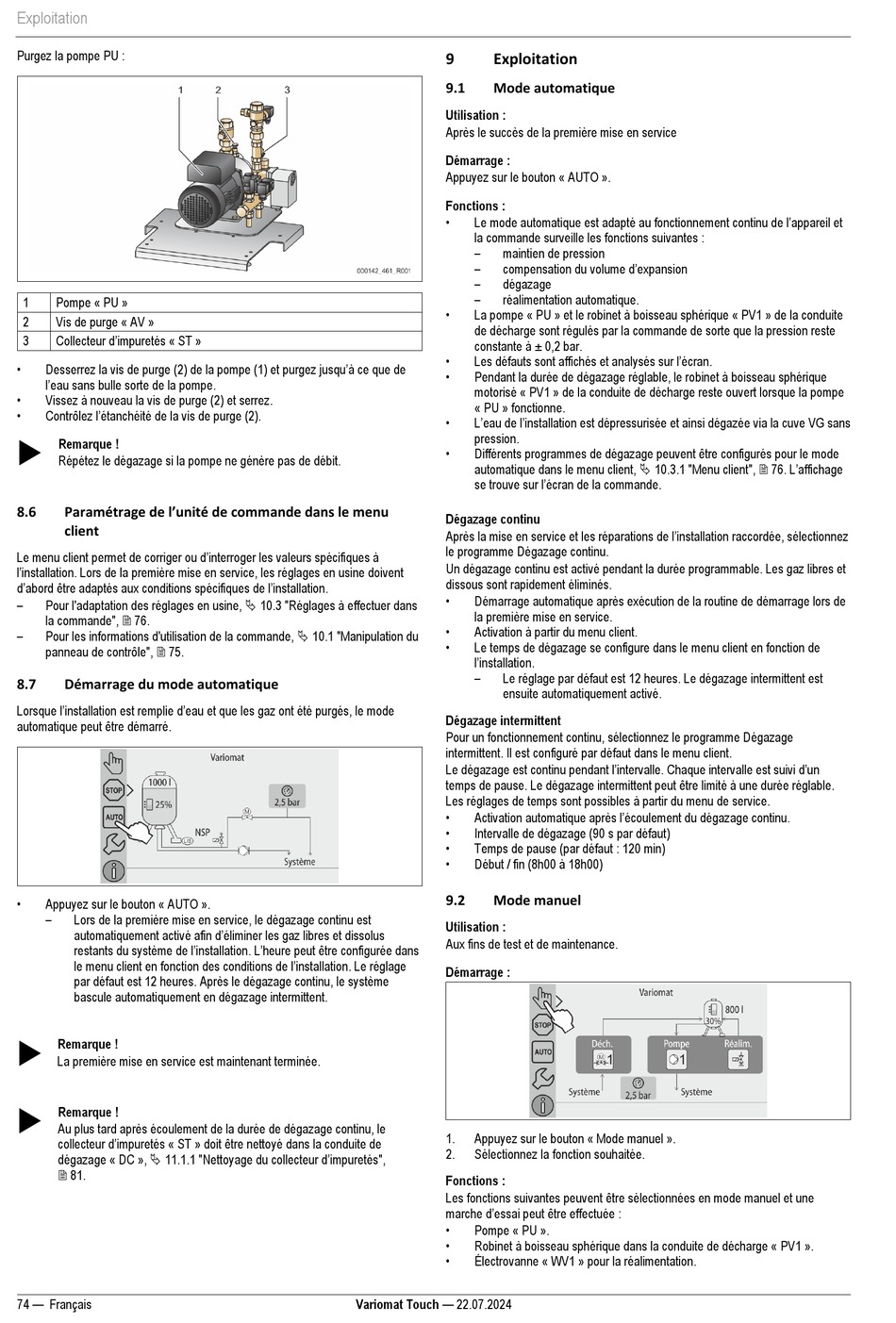

Exploitation
Purgez la pompe PU :
1 Pompe « PU »
2 Vis de purge « AV »
Collecteur d'impuretés « ST »
3
• Desserrez la vis de purge (2) de la pompe (1) et purgez jusqu'à ce que de
l'eau sans bulle sorte de la pompe.
•
Vissez à nouveau la vis de purge (2) et serrez.
• Contrôlez l'étanchéité de la vis de purge (2).

Remarque !
Répétez le dégazage si la pompe ne génère pas de débit.
Paramétrage de l'unité de commande dans le menu
8.6
client
Le menu client permet de corriger ou d'interroger les valeurs spécifiques à
l'installation. Lors de la première mise en service, les réglages en usine doivent
d'abord être adaptés aux conditions spécifiques de l'installation.
–
Pour l'adaptation des réglages en usine,  10.3 "Réglages à effectuer dans
la commande",  76.
–
Pour les informations d'utilisation de la commande,  10.1 "Manipulation du
panneau de contrôle",  75.
8.7 Démarrage du mode automatique
Lorsque l'installation est remplie d'eau et que les gaz ont été purgés, le mode
automatique peut être démarré.
•
Appuyez sur le bouton « AUTO ».
–
Lors de la première mise en service, le dégazage continu est
automatiquement activé afin d'éliminer les gaz libres et dissolus
restants du système de l'installation. L'heure peut être configurée dans
le menu client en fonction des conditions de l'installation. Le réglage
par défaut est 12 heures. Après le dégazage continu, le système
bascule automatiquement en dégazage intermittent.

Remarque !
La première mise en service est maintenant terminée.

Remarque !
Au plus tard après écoulement de la durée de dégazage continu, le
collecteur d'impuretés « ST » doit être nettoyé dans la conduite de
dégazage « DC »,  11.1.1 "Nettoyage du collecteur d'impuretés",
 81.
74 — Français
9 Exploitation
9.1 Mode automatique
Utilisation :
Après le succès de la première mise en service
Démarrage :
Appuyez sur le bouton « AUTO ».
Fonctions :
• Le mode automatique est adapté au fonctionnement continu de l'appareil et
la commande surveille les fonctions suivantes :
–
maintien de pression
– compensation du volume d'expansion
–
dégazage
–
réalimentation automatique.
•
La pompe « PU » et le robinet à boisseau sphérique « PV1 » de la conduite
de décharge sont régulés par la commande de sorte que la pression reste
constante à ± 0,2 bar.
• Les défauts sont affichés et analysés sur l'écran.
•
Pendant la durée de dégazage réglable, le robinet à boisseau sphérique
motorisé « PV1 » de la conduite de décharge reste ouvert lorsque la pompe
« PU » fonctionne.
• L'eau de l'installation est dépressurisée et ainsi dégazée via la cuve VG sans
pression.
•
Différents programmes de dégazage peuvent être configurés pour le mode
automatique dans le menu client,  10.3.1 "Menu client",  76. L'affichage
se trouve sur l'écran de la commande.
Dégazage continu
Après la mise en service et les réparations de l'installation raccordée, sélectionnez
le programme Dégazage continu.
Un dégazage continu est activé pendant la durée programmable. Les gaz libres et
dissous sont rapidement éliminés.
•
Démarrage automatique après exécution de la routine de démarrage lors de
la première mise en service.
•
Activation à partir du menu client.
•
Le temps de dégazage se configure dans le menu client en fonction de
l'installation.
–
Le réglage par défaut est 12 heures. Le dégazage intermittent est
ensuite automatiquement activé.
Dégazage intermittent
Pour un fonctionnement continu, sélectionnez le programme Dégazage
intermittent. Il est configuré par défaut dans le menu client.
Le dégazage est continu pendant l'intervalle. Chaque intervalle est suivi d'un
temps de pause. Le dégazage intermittent peut être limité à une durée réglable.
Les réglages de temps sont possibles à partir du menu de service.
• Activation automatique après l'écoulement du dégazage continu.
•
Intervalle de dégazage (90 s par défaut)
•
Temps de pause (par défaut : 120 min)
•
Début / fin (8h00 à 18h00)
9.2 Mode manuel
Utilisation :
Aux fins de test et de maintenance.
Démarrage :
1. Appuyez sur le bouton « Mode manuel ».
2. Sélectionnez la fonction souhaitée.
Fonctions :
Les fonctions suivantes peuvent être sélectionnées en mode manuel et une
marche d'essai peut être effectuée :
•
Pompe « PU ».
•
Robinet à boisseau sphérique dans la conduite de décharge « PV1 ».
•
Électrovanne « WV1 » pour la réalimentation.
