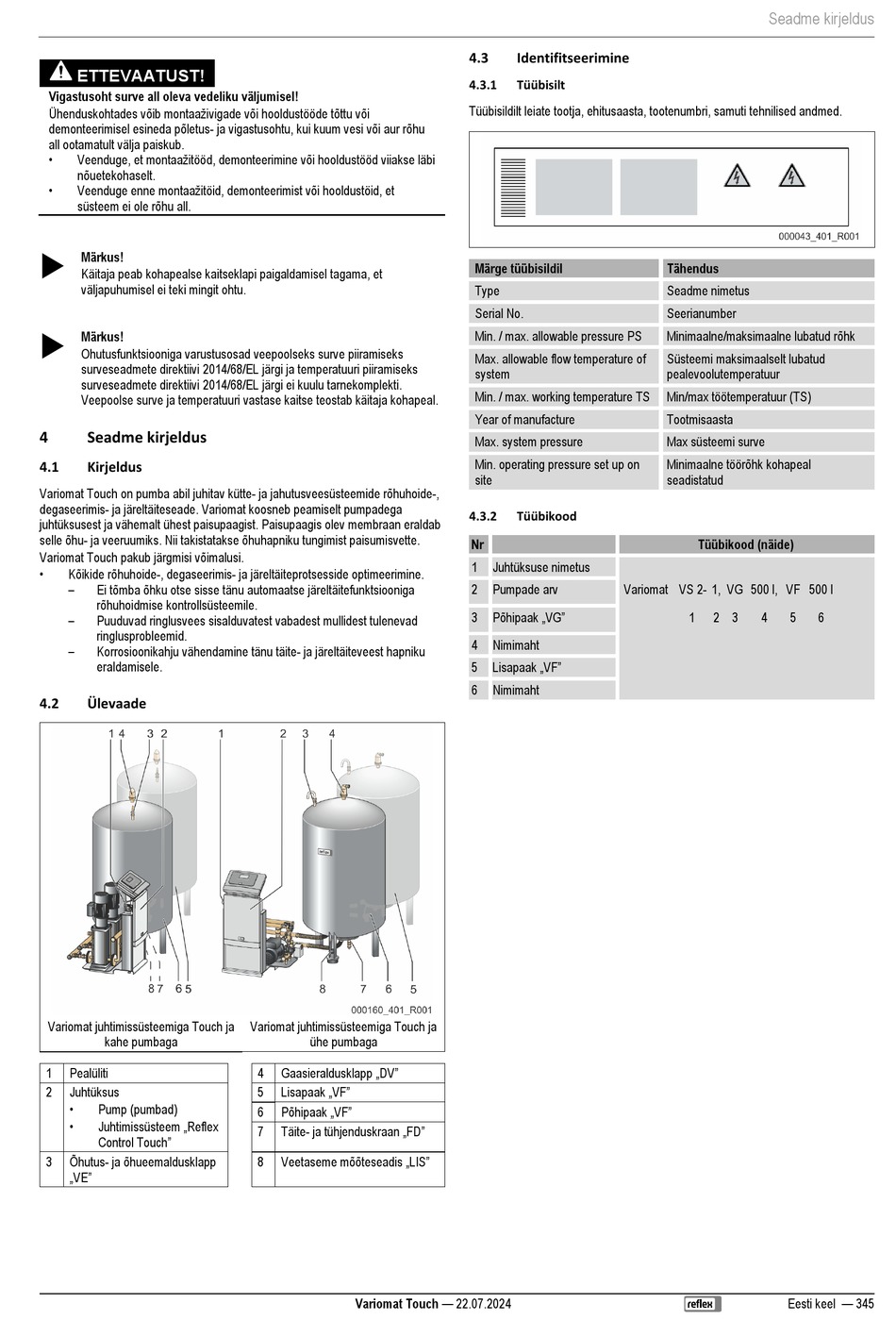

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 345

ETTEVAATUST!
Vigastusoht surve all oleva vedeliku väljumisel!
Ühenduskohtades võib montaaživigade või hooldustööde tõttu või
demonteerimisel esineda põletus- ja vigastusohtu, kui kuum vesi või aur rõhu
all ootamatult välja paiskub.
• Veenduge, et montaažitööd, demonteerimine või hooldustööd viiakse läbi
nõuetekohaselt.
• Veenduge enne montaažitöid, demonteerimist või hooldustöid, et
süsteem ei ole rõhu all.

Märkus!
Käitaja peab kohapealse kaitseklapi paigaldamisel tagama, et
väljapuhumisel ei teki mingit ohtu.

Märkus!
Ohutusfunktsiooniga varustusosad veepoolseks surve piiramiseks
surveseadmete direktiivi 2014/68/EL järgi ja temperatuuri piiramiseks
surveseadmete direktiivi 2014/68/EL järgi ei kuulu tarnekomplekti.
Veepoolse surve ja temperatuuri vastase kaitse teostab käitaja kohapeal.
4 Seadme kirjeldus
4.1 Kirjeldus
Variomat Touch on pumba abil juhitav kütte- ja jahutusveesüsteemide rõhuhoide-,
degaseerimis- ja järeltäiteseade. Variomat koosneb peamiselt pumpadega
juhtüksusest ja vähemalt ühest paisupaagist. Paisupaagis olev membraan eraldab
selle õhu- ja veeruumiks. Nii takistatakse õhuhapniku tungimist paisumisvette.
Variomat Touch pakub järgmisi võimalusi.
•
Kõikide rõhuhoide-, degaseerimis- ja järeltäiteprotsesside optimeerimine.
–
Ei tõmba õhku otse sisse tänu automaatse järeltäitefunktsiooniga
rõhuhoidmise kontrollsüsteemile.
–
Puuduvad ringlusvees sisalduvatest vabadest mullidest tulenevad
ringlusprobleemid.
–
Korrosioonikahju vähendamine tänu täite- ja järeltäiteveest hapniku
eraldamisele.
4.2 Ülevaade
Variomat juhtimissüsteemiga Touch ja
kahe pumbaga
1 Pealüliti
2 Juhtüksus
•
Pump (pumbad)
• Juhtimissüsteem „Reflex
Control Touch"
3 Õhutus- ja õhueemaldusklapp
„VE"
Variomat juhtimissüsteemiga Touch ja
ühe pumbaga
Gaasieraldusklapp „DV"
4
Lisapaak „VF"
5
Põhipaak „VF"
6
Täite- ja tühjenduskraan „FD"
7
Veetaseme mõõteseadis „LIS"
8
Variomat Touch — 22.07.2024
4.3 Identifitseerimine
4.3.1 Tüübisilt
Tüübisildilt leiate tootja, ehitusaasta, tootenumbri, samuti tehnilised andmed.
Märge tüübisildil
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2 Tüübikood
Nr
1 Juhtüksuse nimetus
2 Pumpade arv Variomat VS 2- 1, VG 500 l, VF 500 l
Põhipaak „VG"
3
4 Nimimaht
Lisapaak „VF"
5
6 Nimimaht
Seadme kirjeldus
Tähendus
Seadme nimetus
Seerianumber
Minimaalne/maksimaalne lubatud rõhk
Süsteemi maksimaalselt lubatud
pealevoolutemperatuur
Min/max töötemperatuur (TS)
Tootmisaasta
Max süsteemi surve
Minimaalne töörõhk kohapeal
seadistatud
Tüübikood (näide)
1 2 3 4 5 6
Eesti keel — 345
