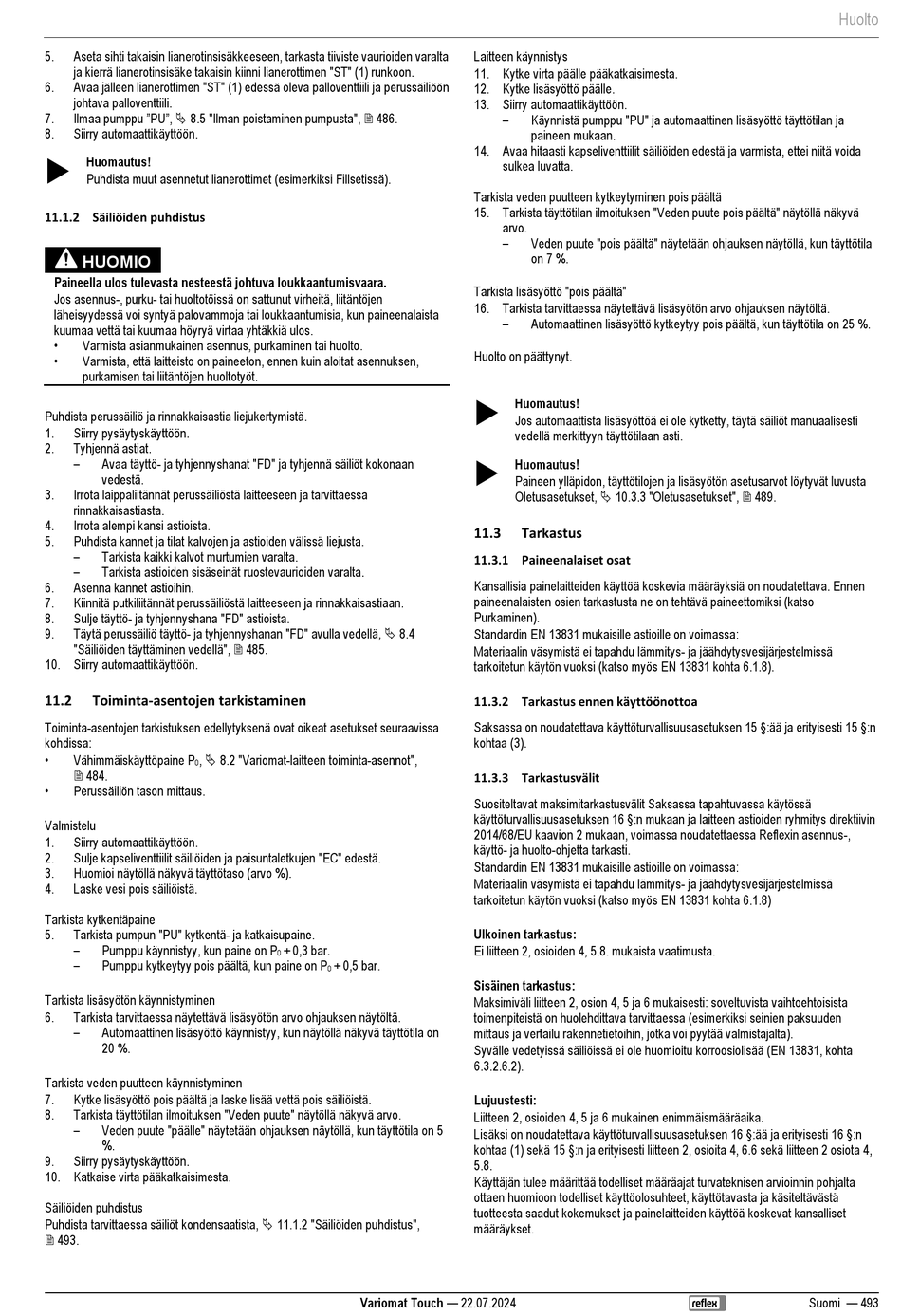

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 493

5. Aseta sihti takaisin lianerotinsisäkkeeseen, tarkasta tiiviste vaurioiden varalta
ja kierrä lianerotinsisäke takaisin kiinni lianerottimen "ST" (1) runkoon.
6. Avaa jälleen lianerottimen "ST" (1) edessä oleva palloventtiili ja perussäiliöön
johtava palloventtiili.
Ilmaa pumppu "PU",  8.5 "Ilman poistaminen pumpusta",  486.
7.
8. Siirry automaattikäyttöön.

Huomautus!
Puhdista muut asennetut lianerottimet (esimerkiksi Fillsetissä).
11.1.2 Säiliöiden puhdistus
HUOMIO
Paineella ulos tulevasta nesteestä johtuva loukkaantumisvaara.
Jos asennus-, purku- tai huoltotöissä on sattunut virheitä, liitäntöjen
läheisyydessä voi syntyä palovammoja tai loukkaantumisia, kun paineenalaista
kuumaa vettä tai kuumaa höyryä virtaa yhtäkkiä ulos.
•
Varmista asianmukainen asennus, purkaminen tai huolto.
•
Varmista, että laitteisto on paineeton, ennen kuin aloitat asennuksen,
purkamisen tai liitäntöjen huoltotyöt.
Puhdista perussäiliö ja rinnakkaisastia liejukertymistä.
1. Siirry pysäytyskäyttöön.
2. Tyhjennä astiat.
–
Avaa täyttö- ja tyhjennyshanat "FD" ja tyhjennä säiliöt kokonaan
vedestä.
3. Irrota laippaliitännät perussäiliöstä laitteeseen ja tarvittaessa
rinnakkaisastiasta.
4. Irrota alempi kansi astioista.
5. Puhdista kannet ja tilat kalvojen ja astioiden välissä liejusta.
–
Tarkista kaikki kalvot murtumien varalta.
–
Tarkista astioiden sisäseinät ruostevaurioiden varalta.
6. Asenna kannet astioihin.
7. Kiinnitä putkiliitännät perussäiliöstä laitteeseen ja rinnakkaisastiaan.
8. Sulje täyttö- ja tyhjennyshana "FD" astioista.
Täytä perussäiliö täyttö- ja tyhjennyshanan "FD" avulla vedellä,  8.4
9.
"Säiliöiden täyttäminen vedellä",  485.
10. Siirry automaattikäyttöön.
11.2 Toiminta-asentojen tarkistaminen
Toiminta-asentojen tarkistuksen edellytyksenä ovat oikeat asetukset seuraavissa
kohdissa:
•
,  8.2 "Variomat-laitteen toiminta-asennot",
Vähimmäiskäyttöpaine P
0
 484.
•
Perussäiliön tason mittaus.
Valmistelu
1. Siirry automaattikäyttöön.
2. Sulje kapseliventtiilit säiliöiden ja paisuntaletkujen "EC" edestä.
3. Huomioi näytöllä näkyvä täyttötaso (arvo %).
4. Laske vesi pois säiliöistä.
Tarkista kytkentäpaine
5. Tarkista pumpun "PU" kytkentä- ja katkaisupaine.
–
Pumppu käynnistyy, kun paine on P
–
Pumppu kytkeytyy pois päältä, kun paine on P
Tarkista lisäsyötön käynnistyminen
6. Tarkista tarvittaessa näytettävä lisäsyötön arvo ohjauksen näytöltä.
–
Automaattinen lisäsyöttö käynnistyy, kun näytöllä näkyvä täyttötila on
20 %.
Tarkista veden puutteen käynnistyminen
7. Kytke lisäsyöttö pois päältä ja laske lisää vettä pois säiliöistä.
8. Tarkista täyttötilan ilmoituksen "Veden puute" näytöllä näkyvä arvo.
–
Veden puute "päälle" näytetään ohjauksen näytöllä, kun täyttötila on 5
%.
9. Siirry pysäytyskäyttöön.
10. Katkaise virta pääkatkaisimesta.
Säiliöiden puhdistus
Puhdista tarvittaessa säiliöt kondensaatista,  11.1.2 "Säiliöiden puhdistus",
 493.
+ 0,3 bar.
0
+ 0,5 bar.
0
Variomat Touch — 22.07.2024
Laitteen käynnistys
11. Kytke virta päälle pääkatkaisimesta.
12. Kytke lisäsyöttö päälle.
13. Siirry automaattikäyttöön.
–
Käynnistä pumppu "PU" ja automaattinen lisäsyöttö täyttötilan ja
paineen mukaan.
14. Avaa hitaasti kapseliventtiilit säiliöiden edestä ja varmista, ettei niitä voida
sulkea luvatta.
Tarkista veden puutteen kytkeytyminen pois päältä
15. Tarkista täyttötilan ilmoituksen "Veden puute pois päältä" näytöllä näkyvä
arvo.
–
Veden puute "pois päältä" näytetään ohjauksen näytöllä, kun täyttötila
on 7 %.
Tarkista lisäsyöttö "pois päältä"
16. Tarkista tarvittaessa näytettävä lisäsyötön arvo ohjauksen näytöltä.
–
Automaattinen lisäsyöttö kytkeytyy pois päältä, kun täyttötila on 25 %.
Huolto on päättynyt.

Huomautus!
Jos automaattista lisäsyöttöä ei ole kytketty, täytä säiliöt manuaalisesti
vedellä merkittyyn täyttötilaan asti.

Huomautus!
Paineen ylläpidon, täyttötilojen ja lisäsyötön asetusarvot löytyvät luvusta
Oletusasetukset,  10.3.3 "Oletusasetukset",  489.
11.3 Tarkastus
11.3.1 Paineenalaiset osat
Kansallisia painelaitteiden käyttöä koskevia määräyksiä on noudatettava. Ennen
paineenalaisten osien tarkastusta ne on tehtävä paineettomiksi (katso
Purkaminen).
Standardin EN 13831 mukaisille astioille on voimassa:
Materiaalin väsymistä ei tapahdu lämmitys- ja jäähdytysvesijärjestelmissä
tarkoitetun käytön vuoksi (katso myös EN 13831 kohta 6.1.8).
11.3.2 Tarkastus ennen käyttöönottoa
Saksassa on noudatettava käyttöturvallisuusasetuksen 15 §:ää ja erityisesti 15 §:n
kohtaa (3).
11.3.3 Tarkastusvälit
Suositeltavat maksimitarkastusvälit Saksassa tapahtuvassa käytössä
käyttöturvallisuusasetuksen 16 §:n mukaan ja laitteen astioiden ryhmitys direktiivin
2014/68/EU kaavion 2 mukaan, voimassa noudatettaessa Reflexin asennus-,
käyttö- ja huolto-ohjetta tarkasti.
Standardin EN 13831 mukaisille astioille on voimassa:
Materiaalin väsymistä ei tapahdu lämmitys- ja jäähdytysvesijärjestelmissä
tarkoitetun käytön vuoksi (katso myös EN 13831 kohta 6.1.8)
Ulkoinen tarkastus:
Ei liitteen 2, osioiden 4, 5.8. mukaista vaatimusta.
Sisäinen tarkastus:
Maksimiväli liitteen 2, osion 4, 5 ja 6 mukaisesti: soveltuvista vaihtoehtoisista
toimenpiteistä on huolehdittava tarvittaessa (esimerkiksi seinien paksuuden
mittaus ja vertailu rakennetietoihin, jotka voi pyytää valmistajalta).
Syvälle vedetyissä säiliöissä ei ole huomioitu korroosiolisää (EN 13831, kohta
6.3.2.6.2).
Lujuustesti:
Liitteen 2, osioiden 4, 5 ja 6 mukainen enimmäismääräaika.
Lisäksi on noudatettava käyttöturvallisuusasetuksen 16 §:ää ja erityisesti 16 §:n
kohtaa (1) sekä 15 §:n ja erityisesti liitteen 2, osioita 4, 6.6 sekä liitteen 2 osiota 4,
5.8.
Käyttäjän tulee määrittää todelliset määräajat turvateknisen arvioinnin pohjalta
ottaen huomioon todelliset käyttöolosuhteet, käyttötavasta ja käsiteltävästä
tuotteesta saadut kokemukset ja painelaitteiden käyttöä koskevat kansalliset
määräykset.
Huolto
Suomi — 493
