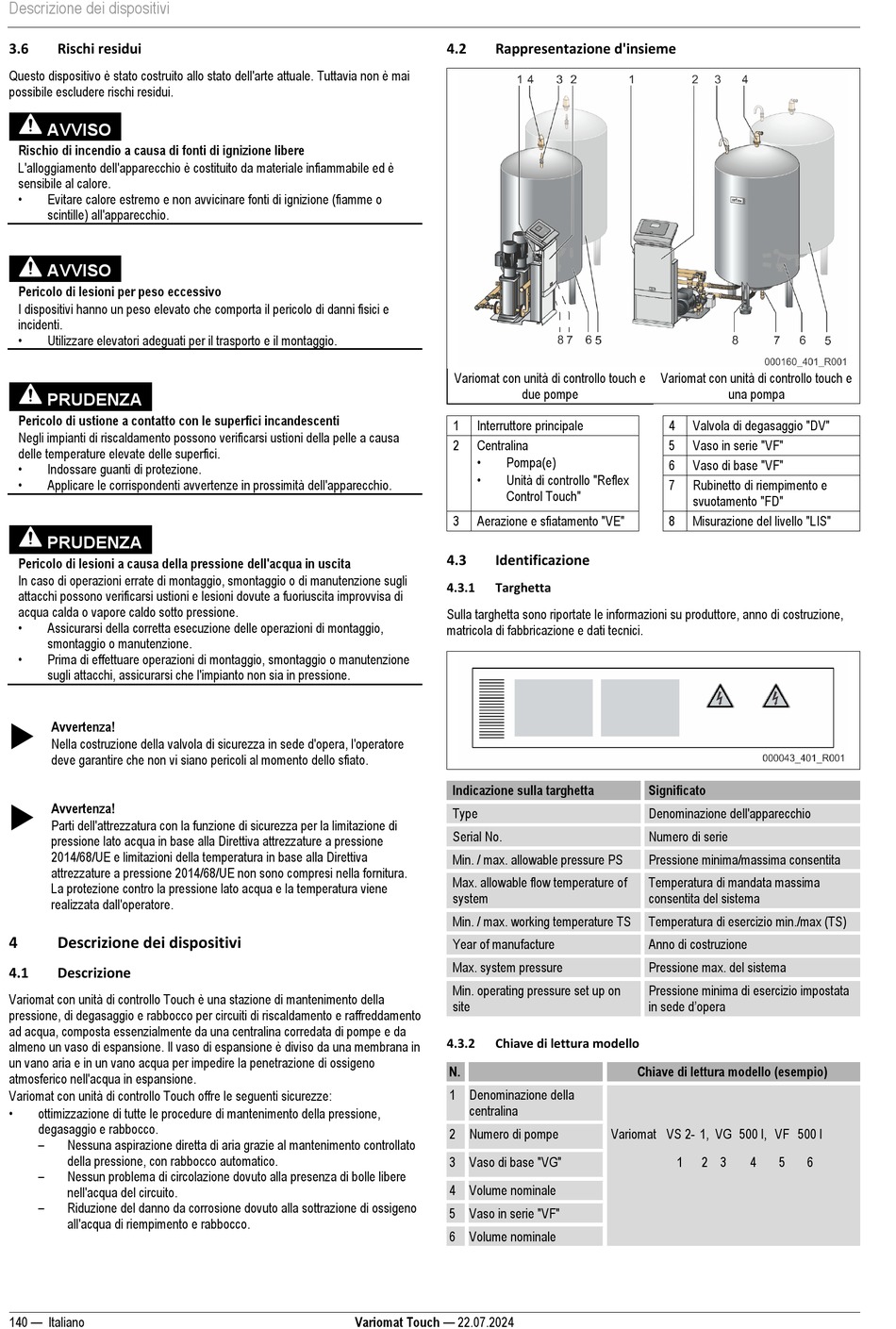

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 140

Descrizione dei dispositivi
3.6 Rischi residui
Questo dispositivo è stato costruito allo stato dell'arte attuale. Tuttavia non è mai
possibile escludere rischi residui.
AVVISO
Rischio di incendio a causa di fonti di ignizione libere
L'alloggiamento dell'apparecchio è costituito da materiale infiammabile ed è
sensibile al calore.
•
Evitare calore estremo e non avvicinare fonti di ignizione (fiamme o
scintille) all'apparecchio.
AVVISO
Pericolo di lesioni per peso eccessivo
I dispositivi hanno un peso elevato che comporta il pericolo di danni fisici e
incidenti.
•
Utilizzare elevatori adeguati per il trasporto e il montaggio.
PRUDENZA
Pericolo di ustione a contatto con le superfici incandescenti
Negli impianti di riscaldamento possono verificarsi ustioni della pelle a causa
delle temperature elevate delle superfici.
•
Indossare guanti di protezione.
•
Applicare le corrispondenti avvertenze in prossimità dell'apparecchio.
PRUDENZA
Pericolo di lesioni a causa della pressione dell'acqua in uscita
In caso di operazioni errate di montaggio, smontaggio o di manutenzione sugli
attacchi possono verificarsi ustioni e lesioni dovute a fuoriuscita improvvisa di
acqua calda o vapore caldo sotto pressione.
•
Assicurarsi della corretta esecuzione delle operazioni di montaggio,
smontaggio o manutenzione.
•
Prima di effettuare operazioni di montaggio, smontaggio o manutenzione
sugli attacchi, assicurarsi che l'impianto non sia in pressione.

Avvertenza!
Nella costruzione della valvola di sicurezza in sede d'opera, l'operatore
deve garantire che non vi siano pericoli al momento dello sfiato.

Avvertenza!
Parti dell'attrezzatura con la funzione di sicurezza per la limitazione di
pressione lato acqua in base alla Direttiva attrezzature a pressione
2014/68/UE e limitazioni della temperatura in base alla Direttiva
attrezzature a pressione 2014/68/UE non sono compresi nella fornitura.
La protezione contro la pressione lato acqua e la temperatura viene
realizzata dall'operatore.
4 Descrizione dei dispositivi
4.1 Descrizione
Variomat con unità di controllo Touch è una stazione di mantenimento della
pressione, di degasaggio e rabbocco per circuiti di riscaldamento e raffreddamento
ad acqua, composta essenzialmente da una centralina corredata di pompe e da
almeno un vaso di espansione. Il vaso di espansione è diviso da una membrana in
un vano aria e in un vano acqua per impedire la penetrazione di ossigeno
atmosferico nell'acqua in espansione.
Variomat con unità di controllo Touch offre le seguenti sicurezze:
•
ottimizzazione di tutte le procedure di mantenimento della pressione,
degasaggio e rabbocco.
–
Nessuna aspirazione diretta di aria grazie al mantenimento controllato
della pressione, con rabbocco automatico.
–
Nessun problema di circolazione dovuto alla presenza di bolle libere
nell'acqua del circuito.
–
Riduzione del danno da corrosione dovuto alla sottrazione di ossigeno
all'acqua di riempimento e rabbocco.
140 — Italiano
4.2 Rappresentazione d'insieme
Variomat con unità di controllo touch e
due pompe
1 Interruttore principale
2 Centralina
•
Pompa(e)
•
Unità di controllo "Reflex
Control Touch"
3 Aerazione e sfiatamento "VE"
4.3 Identificazione
4.3.1 Targhetta
Sulla targhetta sono riportate le informazioni su produttore, anno di costruzione,
matricola di fabbricazione e dati tecnici.
Indicazione sulla targhetta
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2 Chiave di lettura modello
N.
1 Denominazione della
centralina
2 Numero di pompe
3 Vaso di base "VG"
4 Volume nominale
5 Vaso in serie "VF"
6 Volume nominale
Variomat Touch — 22.07.2024
Variomat con unità di controllo touch e
una pompa
4 Valvola di degasaggio "DV"
5 Vaso in serie "VF"
6 Vaso di base "VF"
7 Rubinetto di riempimento e
svuotamento "FD"
8 Misurazione del livello "LIS"
Significato
Denominazione dell'apparecchio
Numero di serie
Pressione minima/massima consentita
Temperatura di mandata massima
consentita del sistema
Temperatura di esercizio min./max (TS)
Anno di costruzione
Pressione max. del sistema
Pressione minima di esercizio impostata
in sede d'opera
Chiave di lettura modello (esempio)
Variomat VS 2- 1, VG 500 l, VF 500 l
1 2 3 4 5 6
