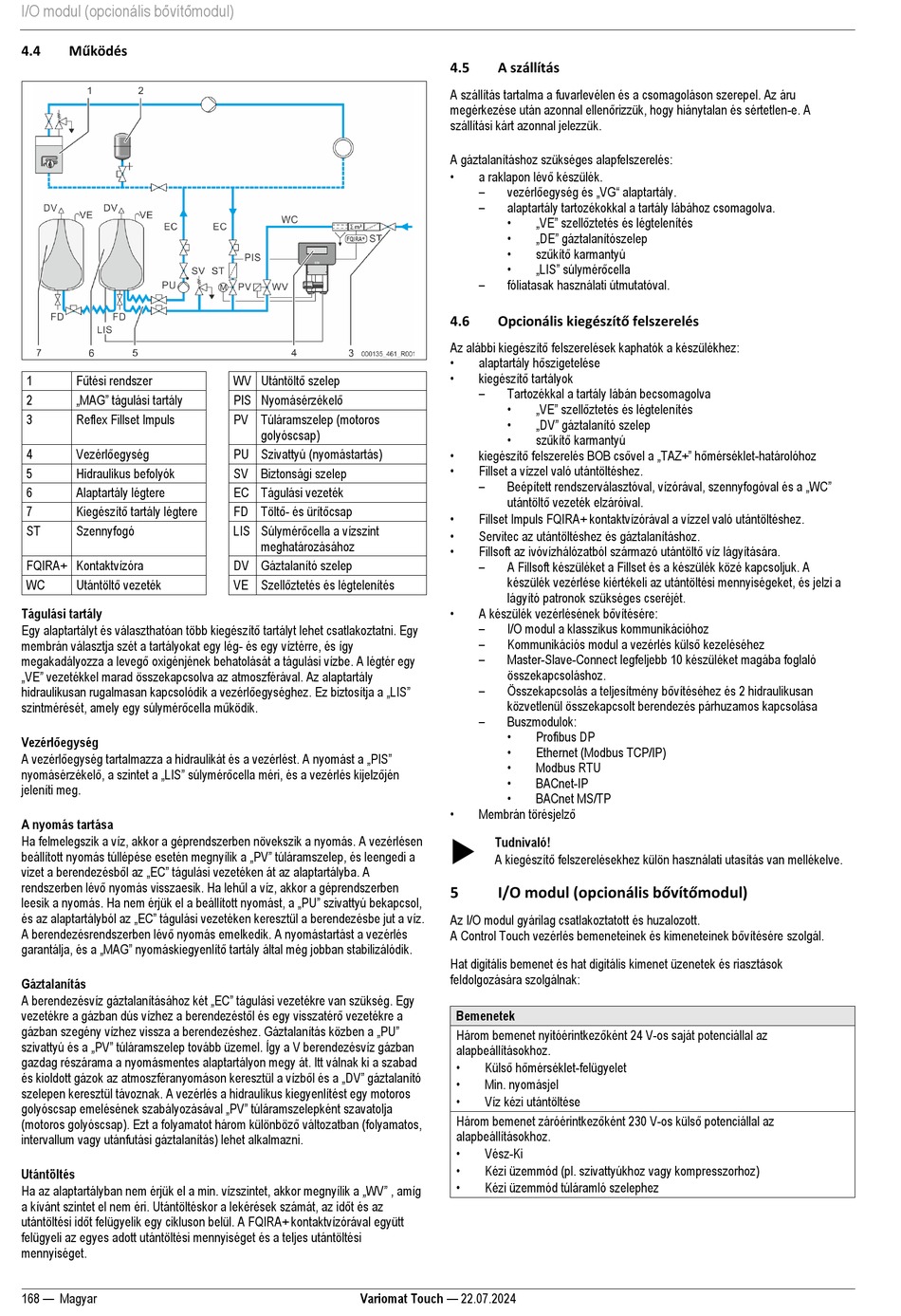

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 168

I/O modul (opcionális bővítőmodul)
Működés
4.4
Fűtési rendszer
1
„MAG" tágulási tartály
2
3 Reflex Fillset Impuls
Vezérlőegység
4
5 Hidraulikus befolyók
6 Alaptartály légtere
Kiegészítő tartály légtere
7
ST Szennyfogó
FQIRA+ Kontaktvízóra
Utántöltő vezeték
WC
Tágulási tartály
Egy alaptartályt és választhatóan több kiegészítő tartályt lehet csatlakoztatni. Egy
membrán választja szét a tartályokat egy lég- és egy víztérre, és így
megakadályozza a levegő oxigénjének behatolását a tágulási vízbe. A légtér egy
„VE" vezetékkel marad összekapcsolva az atmoszférával. Az alaptartály
hidraulikusan rugalmasan kapcsolódik a vezérlőegységhez. Ez biztosítja a „LIS"
szintmérését, amely egy súlymérőcella működik.
Vezérlőegység
A vezérlőegység tartalmazza a hidraulikát és a vezérlést. A nyomást a „PIS"
nyomásérzékelő, a szintet a „LIS" súlymérőcella méri, és a vezérlés kijelzőjén
jeleníti meg.
A nyomás tartása
Ha felmelegszik a víz, akkor a géprendszerben növekszik a nyomás. A vezérlésen
beállított nyomás túllépése esetén megnyílik a „PV" túláramszelep, és leengedi a
vizet a berendezésből az „EC" tágulási vezetéken át az alaptartályba. A
rendszerben lévő nyomás visszaesik. Ha lehűl a víz, akkor a géprendszerben
leesik a nyomás. Ha nem érjük el a beállított nyomást, a „PU" szivattyú bekapcsol,
és az alaptartályból az „EC" tágulási vezetéken keresztül a berendezésbe jut a víz.
A berendezésrendszerben lévő nyomás emelkedik. A nyomástartást a vezérlés
garantálja, és a „MAG" nyomáskiegyenlítő tartály által még jobban stabilizálódik.
Gáztalanítás
A berendezésvíz gáztalanításához két „EC" tágulási vezetékre van szükség. Egy
vezetékre a gázban dús vízhez a berendezéstől és egy visszatérő vezetékre a
gázban szegény vízhez vissza a berendezéshez. Gáztalanítás közben a „PU"
szivattyú és a „PV" túláramszelep tovább üzemel. Így a V berendezésvíz gázban
gazdag részárama a nyomásmentes alaptartályon megy át. Itt válnak ki a szabad
és kioldott gázok az atmoszféranyomáson keresztül a vízből és a „DV" gáztalanító
szelepen keresztül távoznak. A vezérlés a hidraulikus kiegyenlítést egy motoros
golyóscsap emelésének szabályozásával „PV" túláramszelepként szavatolja
(motoros golyóscsap). Ezt a folyamatot három különböző változatban (folyamatos,
intervallum vagy utánfutási gáztalanítás) lehet alkalmazni.
Utántöltés
Ha az alaptartályban nem érjük el a min. vízszintet, akkor megnyílik a „WV" , amíg
a kívánt szintet el nem éri. Utántöltéskor a lekérések számát, az időt és az
utántöltési időt felügyelik egy cikluson belül. A FQIRA+ kontaktvízórával együtt
felügyeli az egyes adott utántöltési mennyiséget és a teljes utántöltési
mennyiséget.
168 — Magyar
WV Utántöltő szelep
PIS Nyomásérzékelő
PV Túláramszelep (motoros
golyóscsap)
PU Szivattyú (nyomástartás)
SV Biztonsági szelep
EC Tágulási vezeték
FD Töltő- és ürítőcsap
LIS Súlymérőcella a vízszint
meghatározásához
DV Gáztalanító szelep
VE Szellőztetés és légtelenítés
Variomat Touch — 22.07.2024
4.5 A szállítás
A szállítás tartalma a fuvarlevélen és a csomagoláson szerepel. Az áru
megérkezése után azonnal ellenőrizzük, hogy hiánytalan és sértetlen-e. A
szállítási kárt azonnal jelezzük.
A gáztalanításhoz szükséges alapfelszerelés:
• a raklapon lévő készülék.
– vezérlőegység és „VG" alaptartály.
–
alaptartály tartozékokkal a tartály lábához csomagolva.
• „VE" szellőztetés és légtelenítés
• „DE" gáztalanítószelep
• szűkítő karmantyú
• „LIS" súlymérőcella
–
fóliatasak használati útmutatóval.
Opcionális kiegészítő felszerelés
4.6
Az alábbi kiegészítő felszerelések kaphatók a készülékhez:
• alaptartály hőszigetelése
• kiegészítő tartályok
–
Tartozékkal a tartály lábán becsomagolva
• „VE" szellőztetés és légtelenítés
• „DV" gáztalanító szelep
• szűkítő karmantyú
• kiegészítő felszerelés BOB csővel a „TAZ+" hőmérséklet-határolóhoz
•
Fillset a vízzel való utántöltéshez.
– Beépített rendszerválasztóval, vízórával, szennyfogóval és a „WC"
utántöltő vezeték elzáróival.
•
Fillset Impuls FQIRA+ kontaktvízórával a vízzel való utántöltéshez.
•
Servitec az utántöltéshez és gáztalanításhoz.
• Fillsoft az ivóvízhálózatból származó utántöltő víz lágyítására.
–
A Fillsoft készüléket a Fillset és a készülék közé kapcsoljuk. A
készülék vezérlése kiértékeli az utántöltési mennyiségeket, és jelzi a
lágyító patronok szükséges cseréjét.
• A készülék vezérlésének bővítésére:
–
I/O modul a klasszikus kommunikációhoz
– Kommunikációs modul a vezérlés külső kezeléséhez
–
Master-Slave-Connect legfeljebb 10 készüléket magába foglaló
összekapcsoláshoz.
– Összekapcsolás a teljesítmény bővítéséhez és 2 hidraulikusan
közvetlenül összekapcsolt berendezés párhuzamos kapcsolása
–
Buszmodulok:
•
Profibus DP
•
Ethernet (Modbus TCP/IP)
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
• Membrán törésjelző

Tudnivaló!
A kiegészítő felszerelésekhez külön használati utasítás van mellékelve.
I/O modul (opcionális bővítőmodul)
5
Az I/O modul gyárilag csatlakoztatott és huzalozott.
A Control Touch vezérlés bemeneteinek és kimeneteinek bővítésére szolgál.
Hat digitális bemenet és hat digitális kimenet üzenetek és riasztások
feldolgozására szolgálnak:
Bemenetek
Három bemenet nyitóérintkezőként 24 V-os saját potenciállal az
alapbeállításokhoz.
• Külső hőmérséklet-felügyelet
•
Min. nyomásjel
•
Víz kézi utántöltése
Három bemenet záróérintkezőként 230 V-os külső potenciállal az
alapbeállításokhoz.
•
Vész-Ki
•
Kézi üzemmód (pl. szivattyúkhoz vagy kompresszorhoz)
•
Kézi üzemmód túláramló szelephez
