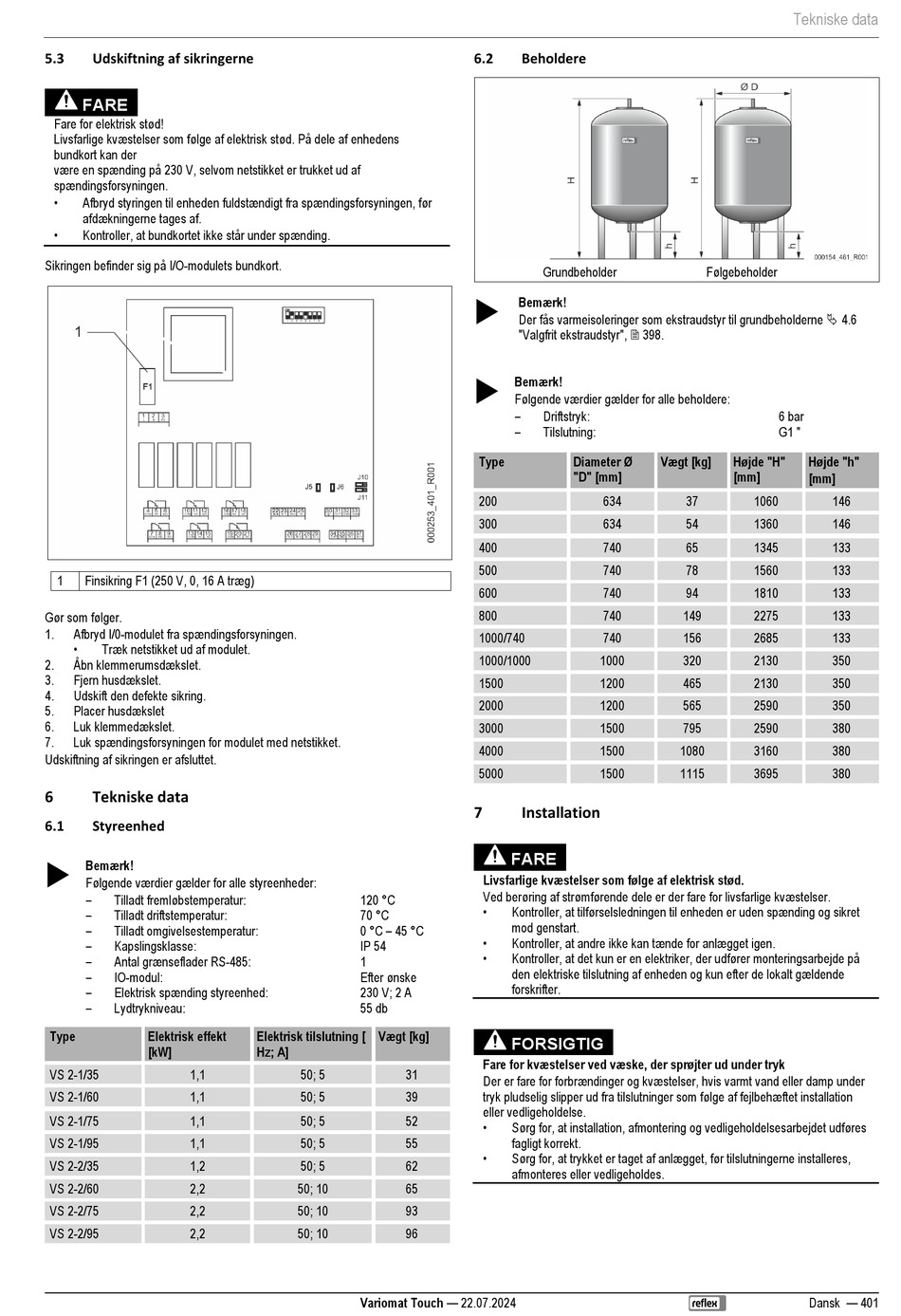

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 401

5.3 Udskiftning af sikringerne
FARE
Fare for elektrisk stød!
Livsfarlige kvæstelser som følge af elektrisk stød. På dele af enhedens
bundkort kan der
være en spænding på 230 V, selvom netstikket er trukket ud af
spændingsforsyningen.
•
Afbryd styringen til enheden fuldstændigt fra spændingsforsyningen, før
afdækningerne tages af.
•
Kontroller, at bundkortet ikke står under spænding.
Sikringen befinder sig på I/O-modulets bundkort.
1 Finsikring F1 (250 V, 0, 16 A træg)
Gør som følger.
1. Afbryd I/0-modulet fra spændingsforsyningen.
•
Træk netstikket ud af modulet.
2. Åbn klemmerumsdækslet.
3. Fjern husdækslet.
4. Udskift den defekte sikring.
5. Placer husdækslet
6. Luk klemmedækslet.
7. Luk spændingsforsyningen for modulet med netstikket.
Udskiftning af sikringen er afsluttet.
6 Tekniske data
6.1 Styreenhed

Bemærk!
Følgende værdier gælder for alle styreenheder:
–
Tilladt fremløbstemperatur:
–
Tilladt driftstemperatur:
–
Tilladt omgivelsestemperatur:
–
Kapslingsklasse:
–
Antal grænseflader RS-485:
–
IO-modul:
–
Elektrisk spænding styreenhed:
–
Lydtrykniveau:
Type Elektrisk effekt
[kW]
VS 2-1/35 1,1
VS 2-1/60 1,1
VS 2-1/75 1,1
VS 2-1/95 1,1
VS 2-2/35 1,2
VS 2-2/60 2,2
VS 2-2/75 2,2
VS 2-2/95 2,2
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Efter ønske
230 V; 2 A
55 db
Elektrisk tilslutning [ Vægt [kg]
Hz; A]
50; 5 31
50; 5 39
50; 5 52
50; 5 55
50; 5 62
50; 10 65
50; 10 93
50; 10 96
Variomat Touch — 22.07.2024
6.2 Beholdere
Grundbeholder

Bemærk!
Der fås varmeisoleringer som ekstraudstyr til grundbeholderne  4.6
"Valgfrit ekstraudstyr",  398.

Bemærk!
Følgende værdier gælder for alle beholdere:
–
Driftstryk:
–
Tilslutning:
Type Diameter Ø
"D" [mm]
200 634
300 634
400 740
500 740
600 740
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
7 Installation
FARE
Livsfarlige kvæstelser som følge af elektrisk stød.
Ved berøring af strømførende dele er der fare for livsfarlige kvæstelser.
•
Kontroller, at tilførselsledningen til enheden er uden spænding og sikret
mod genstart.
•
Kontroller, at andre ikke kan tænde for anlægget igen.
•
Kontroller, at det kun er en elektriker, der udfører monteringsarbejde på
den elektriske tilslutning af enheden og kun efter de lokalt gældende
forskrifter.
FORSIGTIG
Fare for kvæstelser ved væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp under
tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet installation
eller vedligeholdelse.
•
Sørg for, at installation, afmontering og vedligeholdelsesarbejdet udføres
fagligt korrekt.
•
Sørg for, at trykket er taget af anlægget, før tilslutningerne installeres,
afmonteres eller vedligeholdes.
Tekniske data
Følgebeholder
6 bar
G1 "
Vægt [kg] Højde "H" Højde "h"
[mm]
[mm]
37 1060
54 1360
65 1345
78 1560
94 1810
149 2275
156 2685
320 2130
465 2130
565 2590
795 2590
1080 3160
1115 3695
Dansk — 401
146
146
133
133
133
133
133
350
350
350
380
380
380
