Montage

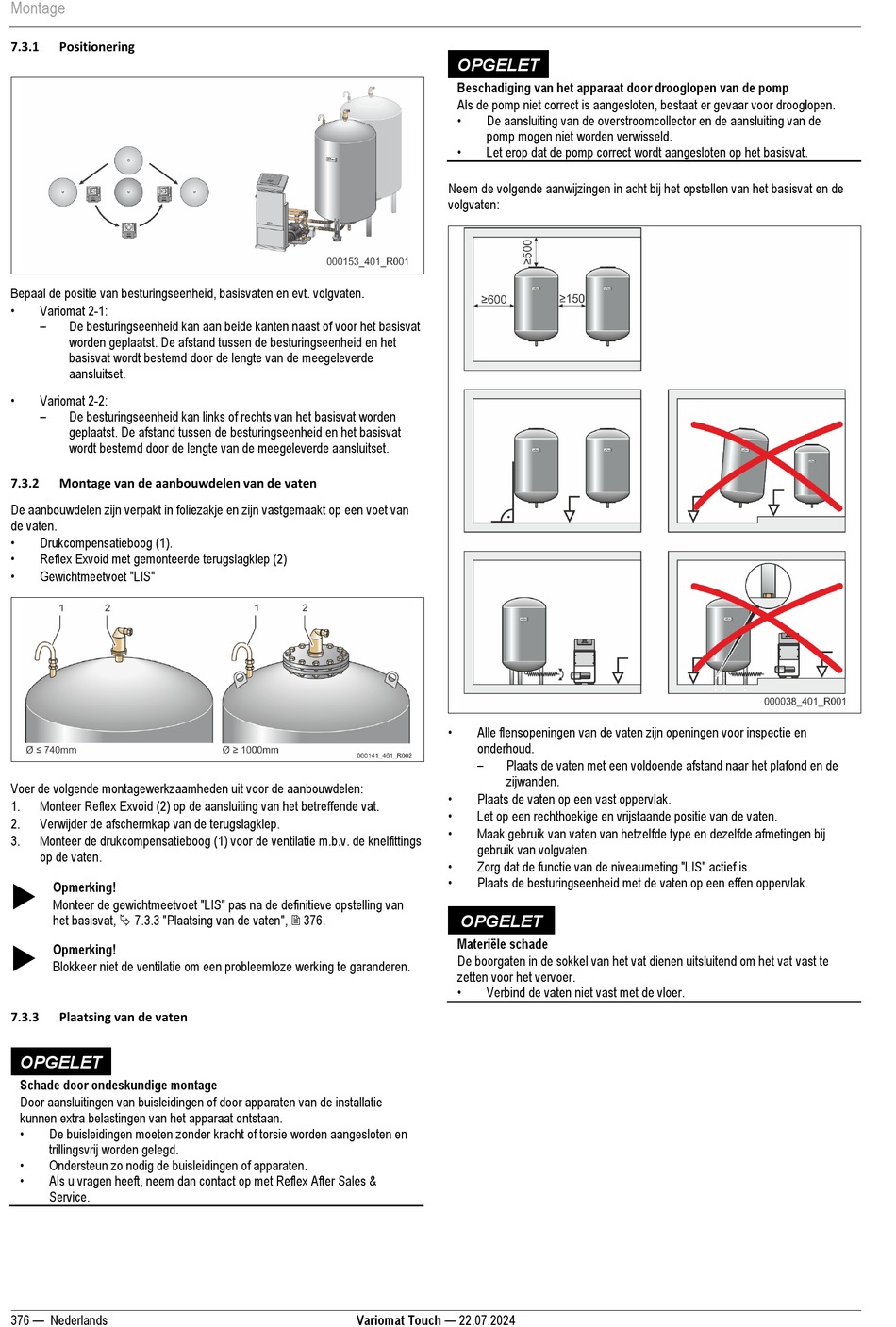

7.3.1 Positionering
Bepaal de positie van besturingseenheid, basisvaten en evt. volgvaten.
•
Variomat 2-1:
–
De besturingseenheid kan aan beide kanten naast of voor het basisvat
worden geplaatst. De afstand tussen de besturingseenheid en het
basisvat wordt bestemd door de lengte van de meegeleverde
aansluitset.
•
Variomat 2-2:
–
De besturingseenheid kan links of rechts van het basisvat worden
geplaatst. De afstand tussen de besturingseenheid en het basisvat
wordt bestemd door de lengte van de meegeleverde aansluitset.
7.3.2 Montage van de aanbouwdelen van de vaten
De aanbouwdelen zijn verpakt in foliezakje en zijn vastgemaakt op een voet van
de vaten.
•
Drukcompensatieboog (1).
•
Reflex Exvoid met gemonteerde terugslagklep (2)
•
Gewichtmeetvoet "LIS"
Voer de volgende montagewerkzaamheden uit voor de aanbouwdelen:
1. Monteer Reflex Exvoid (2) op de aansluiting van het betreffende vat.
2. Verwijder de afschermkap van de terugslagklep.
3. Monteer de drukcompensatieboog (1) voor de ventilatie m.b.v. de knelfittings
op de vaten.

Opmerking!
Monteer de gewichtmeetvoet "LIS" pas na de definitieve opstelling van
het basisvat,  7.3.3 "Plaatsing van de vaten",  376.

Opmerking!
Blokkeer niet de ventilatie om een probleemloze werking te garanderen.
7.3.3 Plaatsing van de vaten
OPGELET
Schade door ondeskundige montage
Door aansluitingen van buisleidingen of door apparaten van de installatie
kunnen extra belastingen van het apparaat ontstaan.
•
De buisleidingen moeten zonder kracht of torsie worden aangesloten en
trillingsvrij worden gelegd.
•
Ondersteun zo nodig de buisleidingen of apparaten.
•
Als u vragen heeft, neem dan contact op met Reflex After Sales &
Service.
376 — Nederlands
OPGELET
Beschadiging van het apparaat door drooglopen van de pomp
Als de pomp niet correct is aangesloten, bestaat er gevaar voor drooglopen.
•
De aansluiting van de overstroomcollector en de aansluiting van de
pomp mogen niet worden verwisseld.
•
Let erop dat de pomp correct wordt aangesloten op het basisvat.
Neem de volgende aanwijzingen in acht bij het opstellen van het basisvat en de
volgvaten:
•
Alle flensopeningen van de vaten zijn openingen voor inspectie en
onderhoud.
–
Plaats de vaten met een voldoende afstand naar het plafond en de
zijwanden.
•
Plaats de vaten op een vast oppervlak.
•
Let op een rechthoekige en vrijstaande positie van de vaten.
•
Maak gebruik van vaten van hetzelfde type en dezelfde afmetingen bij
gebruik van volgvaten.
•
Zorg dat de functie van de niveaumeting "LIS" actief is.
•
Plaats de besturingseenheid met de vaten op een effen oppervlak.
OPGELET
Materiële schade
De boorgaten in de sokkel van het vat dienen uitsluitend om het vat vast te
zetten voor het vervoer.
•
Verbind de vaten niet vast met de vloer.
