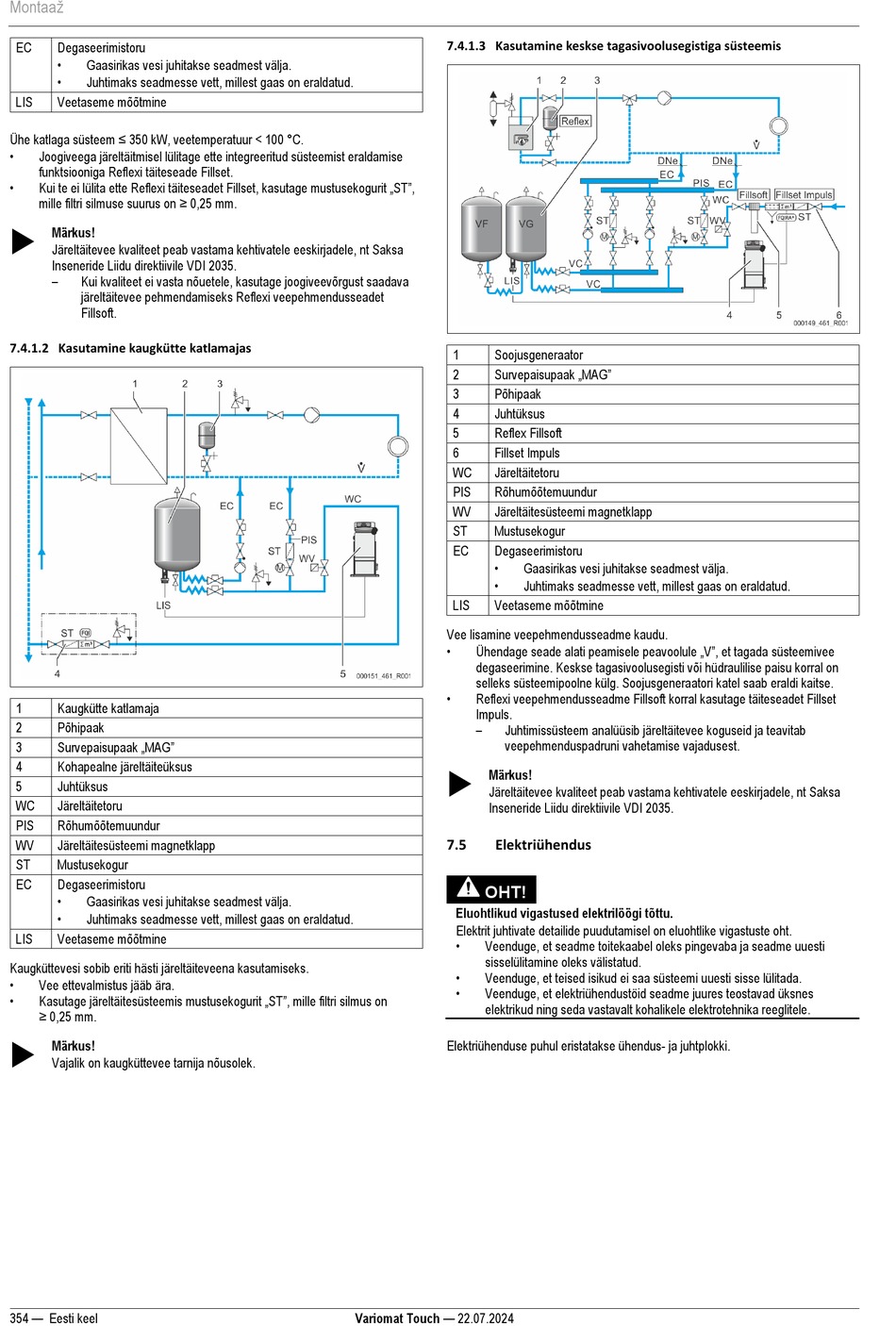

Montaaž
EC Degaseerimistoru
•
Gaasirikas vesi juhitakse seadmest välja.
•
Juhtimaks seadmesse vett, millest gaas on eraldatud.
LIS Veetaseme mõõtmine
Ühe katlaga süsteem ≤ 350 kW, veetemperatuur < 100 °C.
•
Joogiveega järeltäitmisel lülitage ette integreeritud süsteemist eraldamise
funktsiooniga Reflexi täiteseade Fillset.
• Kui te ei lülita ette Reflexi täiteseadet Fillset, kasutage mustusekogurit „ST",
mille filtri silmuse suurus on ≥ 0,25 mm.

Märkus!
Järeltäitevee kvaliteet peab vastama kehtivatele eeskirjadele, nt Saksa
Inseneride Liidu direktiivile VDI 2035.
–
Kui kvaliteet ei vasta nõuetele, kasutage joogiveevõrgust saadava
järeltäitevee pehmendamiseks Reflexi veepehmendusseadet
Fillsoft.
7.4.1.2 Kasutamine kaugkütte katlamajas
1 Kaugkütte katlamaja
2 Põhipaak
Survepaisupaak „MAG"
3
4 Kohapealne järeltäiteüksus
5 Juhtüksus
WC Järeltäitetoru
PIS Rõhumõõtemuundur
WV Järeltäitesüsteemi magnetklapp
ST Mustusekogur
EC Degaseerimistoru
•
Gaasirikas vesi juhitakse seadmest välja.
•
Juhtimaks seadmesse vett, millest gaas on eraldatud.
LIS Veetaseme mõõtmine
Kaugküttevesi sobib eriti hästi järeltäiteveena kasutamiseks.
•
Vee ettevalmistus jääb ära.
• Kasutage järeltäitesüsteemis mustusekogurit „ST", mille filtri silmus on
≥ 0,25 mm.

Märkus!
Vajalik on kaugküttevee tarnija nõusolek.
354 — Eesti keel
7.4.1.3 Kasutamine keskse tagasivoolusegistiga süsteemis
1 Soojusgeneraator
Survepaisupaak „MAG"
2
3 Põhipaak
4 Juhtüksus
5 Reflex Fillsoft
6 Fillset Impuls
WC Järeltäitetoru
PIS Rõhumõõtemuundur
WV Järeltäitesüsteemi magnetklapp
ST Mustusekogur
EC Degaseerimistoru
•
Gaasirikas vesi juhitakse seadmest välja.
•
Juhtimaks seadmesse vett, millest gaas on eraldatud.
LIS Veetaseme mõõtmine
Vee lisamine veepehmendusseadme kaudu.
• Ühendage seade alati peamisele peavoolule „V", et tagada süsteemivee
degaseerimine. Keskse tagasivoolusegisti või hüdraulilise paisu korral on
selleks süsteemipoolne külg. Soojusgeneraatori katel saab eraldi kaitse.
•
Reflexi veepehmendusseadme Fillsoft korral kasutage täiteseadet Fillset
Impuls.
–
Juhtimissüsteem analüüsib järeltäitevee koguseid ja teavitab
veepehmenduspadruni vahetamise vajadusest.

Märkus!
Järeltäitevee kvaliteet peab vastama kehtivatele eeskirjadele, nt Saksa
Inseneride Liidu direktiivile VDI 2035.
7.5 Elektriühendus
OHT!
Eluohtlikud vigastused elektrilöögi tõttu.
Elektrit juhtivate detailide puudutamisel on eluohtlike vigastuste oht.
•
Veenduge, et seadme toitekaabel oleks pingevaba ja seadme uuesti
sisselülitamine oleks välistatud.
•
Veenduge, et teised isikud ei saa süsteemi uuesti sisse lülitada.
•
Veenduge, et elektriühendustöid seadme juures teostavad üksnes
elektrikud ning seda vastavalt kohalikele elektrotehnika reeglitele.
Elektriühenduse puhul eristatakse ühendus- ja juhtplokki.
