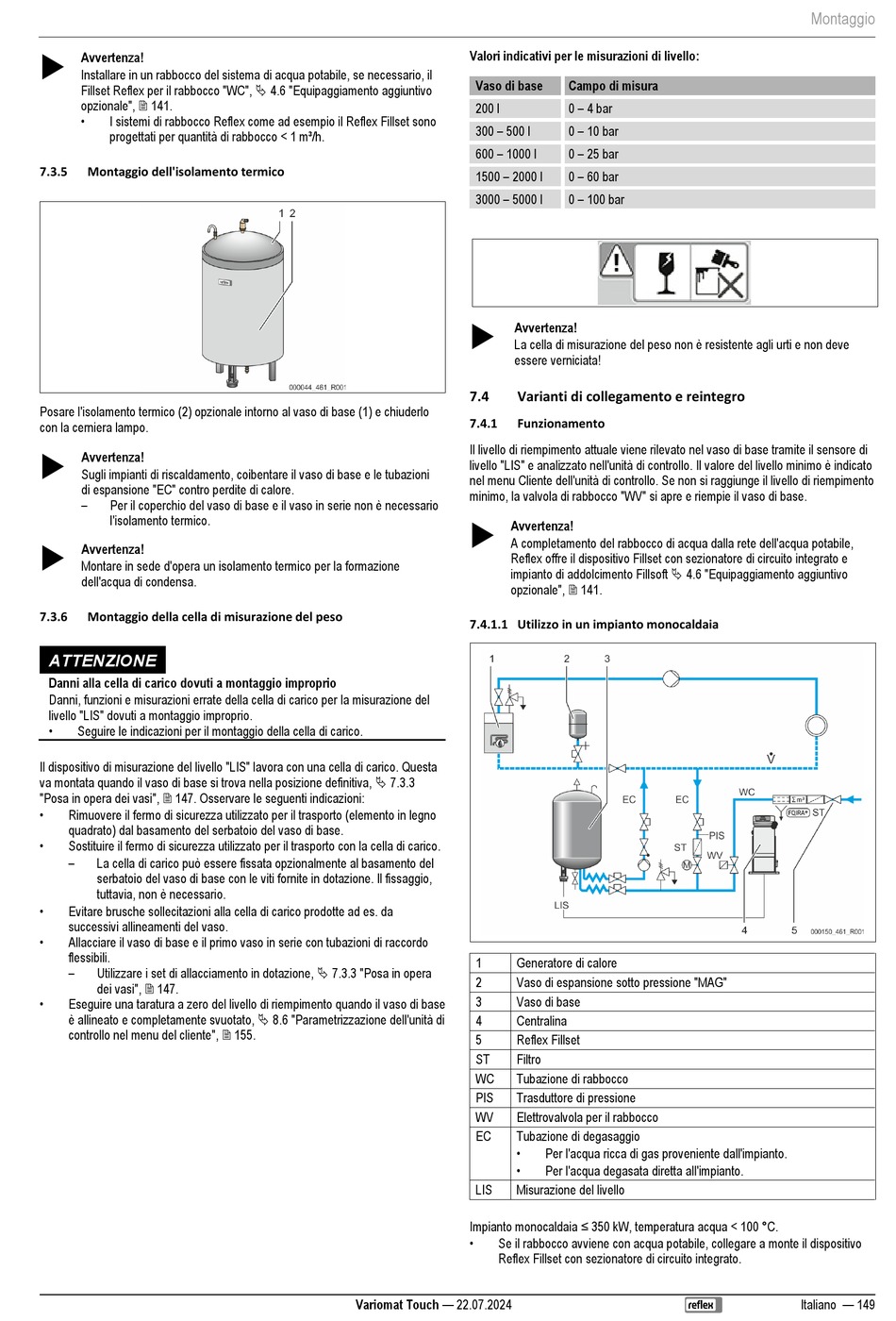

Avvertenza!
Installare in un rabbocco del sistema di acqua potabile, se necessario, il
Fillset Reflex per il rabbocco "WC",  4.6 "Equipaggiamento aggiuntivo
opzionale",  141.
•
I sistemi di rabbocco Reflex come ad esempio il Reflex Fillset sono
progettati per quantità di rabbocco < 1 m³/h.
7.3.5 Montaggio dell'isolamento termico
Posare l'isolamento termico (2) opzionale intorno al vaso di base (1) e chiuderlo
con la cerniera lampo.

Avvertenza!
Sugli impianti di riscaldamento, coibentare il vaso di base e le tubazioni
di espansione "EC" contro perdite di calore.
–
Per il coperchio del vaso di base e il vaso in serie non è necessario
l'isolamento termico.

Avvertenza!
Montare in sede d'opera un isolamento termico per la formazione
dell'acqua di condensa.
7.3.6 Montaggio della cella di misurazione del peso
ATTENZIONE
Danni alla cella di carico dovuti a montaggio improprio
Danni, funzioni e misurazioni errate della cella di carico per la misurazione del
livello "LIS" dovuti a montaggio improprio.
•
Seguire le indicazioni per il montaggio della cella di carico.
Il dispositivo di misurazione del livello "LIS" lavora con una cella di carico. Questa
va montata quando il vaso di base si trova nella posizione definitiva,  7.3.3
"Posa in opera dei vasi",  147. Osservare le seguenti indicazioni:
•
Rimuovere il fermo di sicurezza utilizzato per il trasporto (elemento in legno
quadrato) dal basamento del serbatoio del vaso di base.
•
Sostituire il fermo di sicurezza utilizzato per il trasporto con la cella di carico.
–
La cella di carico può essere fissata opzionalmente al basamento del
serbatoio del vaso di base con le viti fornite in dotazione. Il fissaggio,
tuttavia, non è necessario.
•
Evitare brusche sollecitazioni alla cella di carico prodotte ad es. da
successivi allineamenti del vaso.
•
Allacciare il vaso di base e il primo vaso in serie con tubazioni di raccordo
flessibili.
–
Utilizzare i set di allacciamento in dotazione,  7.3.3 "Posa in opera
dei vasi",  147.
•
Eseguire una taratura a zero del livello di riempimento quando il vaso di base
è allineato e completamente svuotato,  8.6 "Parametrizzazione dell'unità di
controllo nel menu del cliente",  155.
Valori indicativi per le misurazioni di livello:
Vaso di base
200 l
300 – 500 l
600 – 1000 l
1500 – 2000 l
3000 – 5000 l

Avvertenza!
La cella di misurazione del peso non è resistente agli urti e non deve
essere verniciata!
7.4 Varianti di collegamento e reintegro
7.4.1 Funzionamento
Il livello di riempimento attuale viene rilevato nel vaso di base tramite il sensore di
livello "LIS" e analizzato nell'unità di controllo. Il valore del livello minimo è indicato
nel menu Cliente dell'unità di controllo. Se non si raggiunge il livello di riempimento
minimo, la valvola di rabbocco "WV" si apre e riempie il vaso di base.

Avvertenza!
A completamento del rabbocco di acqua dalla rete dell'acqua potabile,
Reflex offre il dispositivo Fillset con sezionatore di circuito integrato e
impianto di addolcimento Fillsoft  4.6 "Equipaggiamento aggiuntivo
opzionale",  141.
7.4.1.1 Utilizzo in un impianto monocaldaia
1 Generatore di calore
2 Vaso di espansione sotto pressione "MAG"
3 Vaso di base
4 Centralina
5 Reflex Fillset
ST Filtro
WC Tubazione di rabbocco
PIS Trasduttore di pressione
WV Elettrovalvola per il rabbocco
EC Tubazione di degasaggio
•
•
LIS Misurazione del livello
Impianto monocaldaia ≤ 350 kW, temperatura acqua < 100 °C.
•
Se il rabbocco avviene con acqua potabile, collegare a monte il dispositivo
Reflex Fillset con sezionatore di circuito integrato.
