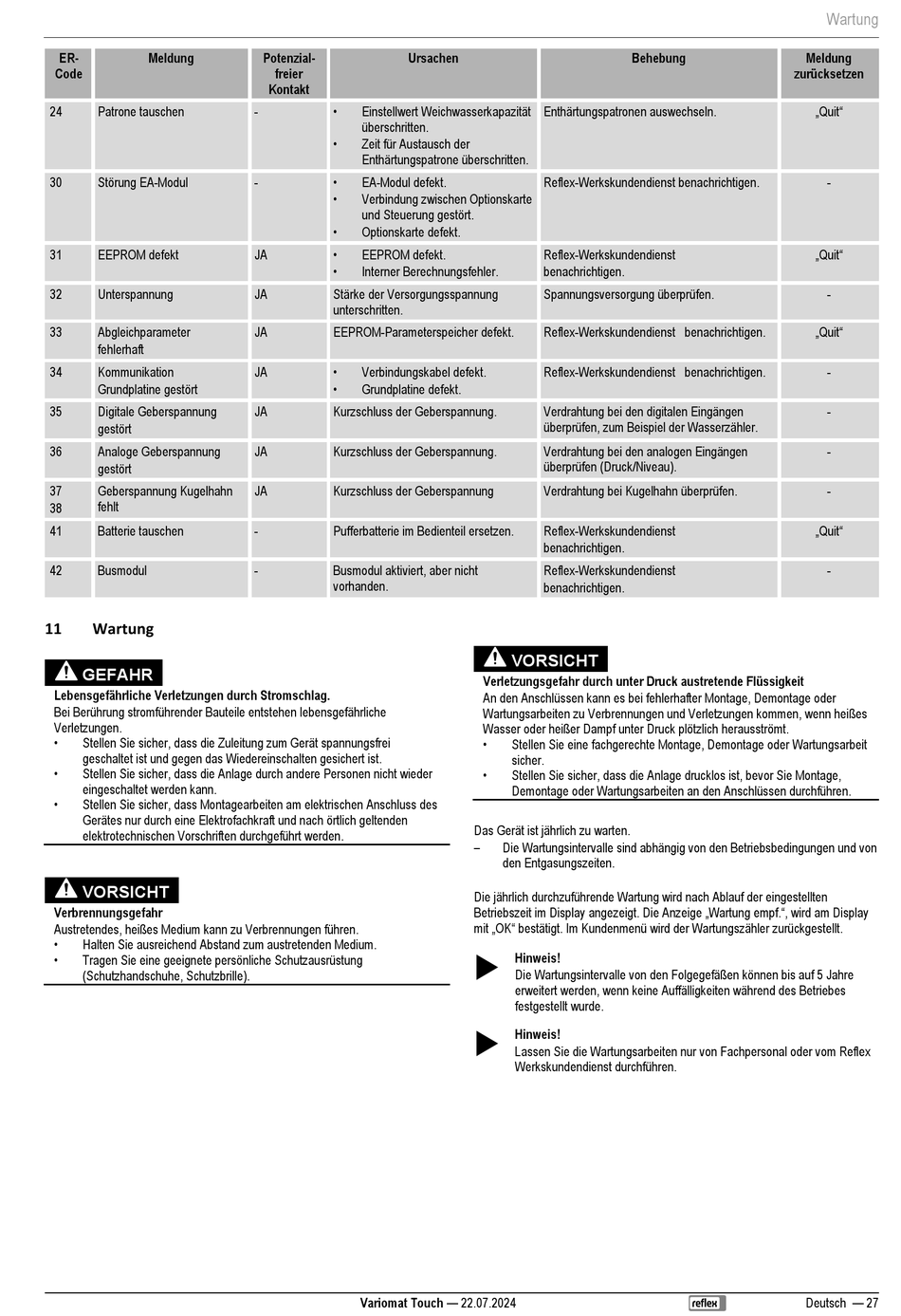

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 27

ER- Meldung
Code
24 Patrone tauschen
30 Störung EA-Modul
31 EEPROM defekt
32 Unterspannung
33 Abgleichparameter
fehlerhaft
34 Kommunikation
Grundplatine gestört
35 Digitale Geberspannung
gestört
36 Analoge Geberspannung
gestört
37 Geberspannung Kugelhahn
fehlt
38
41 Batterie tauschen
42 Busmodul
11 Wartung
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
•
Stellen Sie sicher, dass die Zuleitung zum Gerät spannungsfrei
geschaltet ist und gegen das Wiedereinschalten gesichert ist.
•
Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
•
Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach örtlich geltenden
elektrotechnischen Vorschriften durchgeführt werden.
VORSICHT
Verbrennungsgefahr
Austretendes, heißes Medium kann zu Verbrennungen führen.
•
Halten Sie ausreichend Abstand zum austretenden Medium.
•
Tragen Sie eine geeignete persönliche Schutzausrüstung
(Schutzhandschuhe, Schutzbrille).
Potenzial- Ursachen
freier
Kontakt
•
- Einstellwert Weichwasserkapazität
überschritten.
•
Zeit für Austausch der
Enthärtungspatrone überschritten.
•
- EA-Modul defekt.
•
Verbindung zwischen Optionskarte
und Steuerung gestört.
•
Optionskarte defekt.
•
JA EEPROM defekt.
•
Interner Berechnungsfehler.
JA Stärke der Versorgungsspannung
unterschritten.
JA EEPROM-Parameterspeicher defekt.
•
JA Verbindungskabel defekt.
•
Grundplatine defekt.
JA Kurzschluss der Geberspannung.
JA Kurzschluss der Geberspannung.
JA Kurzschluss der Geberspannung
- Pufferbatterie im Bedienteil ersetzen.
- Busmodul aktiviert, aber nicht
vorhanden.
Variomat Touch — 22.07.2024
Behebung
Enthärtungspatronen auswechseln.
Reflex-Werkskundendienst benachrichtigen.
Reflex-Werkskundendienst
benachrichtigen.
Spannungsversorgung überprüfen.
Reflex-Werkskundendienst benachrichtigen.
Reflex-Werkskundendienst benachrichtigen.
Verdrahtung bei den digitalen Eingängen
überprüfen, zum Beispiel der Wasserzähler.
Verdrahtung bei den analogen Eingängen
überprüfen (Druck/Niveau).
Verdrahtung bei Kugelhahn überprüfen.
Reflex-Werkskundendienst
benachrichtigen.
Reflex-Werkskundendienst
benachrichtigen.
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn heißes
Wasser oder heißer Dampf unter Druck plötzlich herausströmt.
•
Stellen Sie eine fachgerechte Montage, Demontage oder Wartungsarbeit
sicher.
•
Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie Montage,
Demontage oder Wartungsarbeiten an den Anschlüssen durchführen.
Das Gerät ist jährlich zu warten.
–
Die Wartungsintervalle sind abhängig von den Betriebsbedingungen und von
den Entgasungszeiten.
Die jährlich durchzuführende Wartung wird nach Ablauf der eingestellten
Betriebszeit im Display angezeigt. Die Anzeige „Wartung empf.", wird am Display
mit „OK" bestätigt. Im Kundenmenü wird der Wartungszähler zurückgestellt.

Hinweis!
Die Wartungsintervalle von den Folgegefäßen können bis auf 5 Jahre
erweitert werden, wenn keine Auffälligkeiten während des Betriebes
festgestellt wurde.

Hinweis!
Lassen Sie die Wartungsarbeiten nur von Fachpersonal oder vom Reflex
Werkskundendienst durchführen.
Wartung
Meldung
zurücksetzen
„Quit"
-
„Quit"
-
„Quit"
-
-
-
-
„Quit"
-
Deutsch — 27
