Montasje

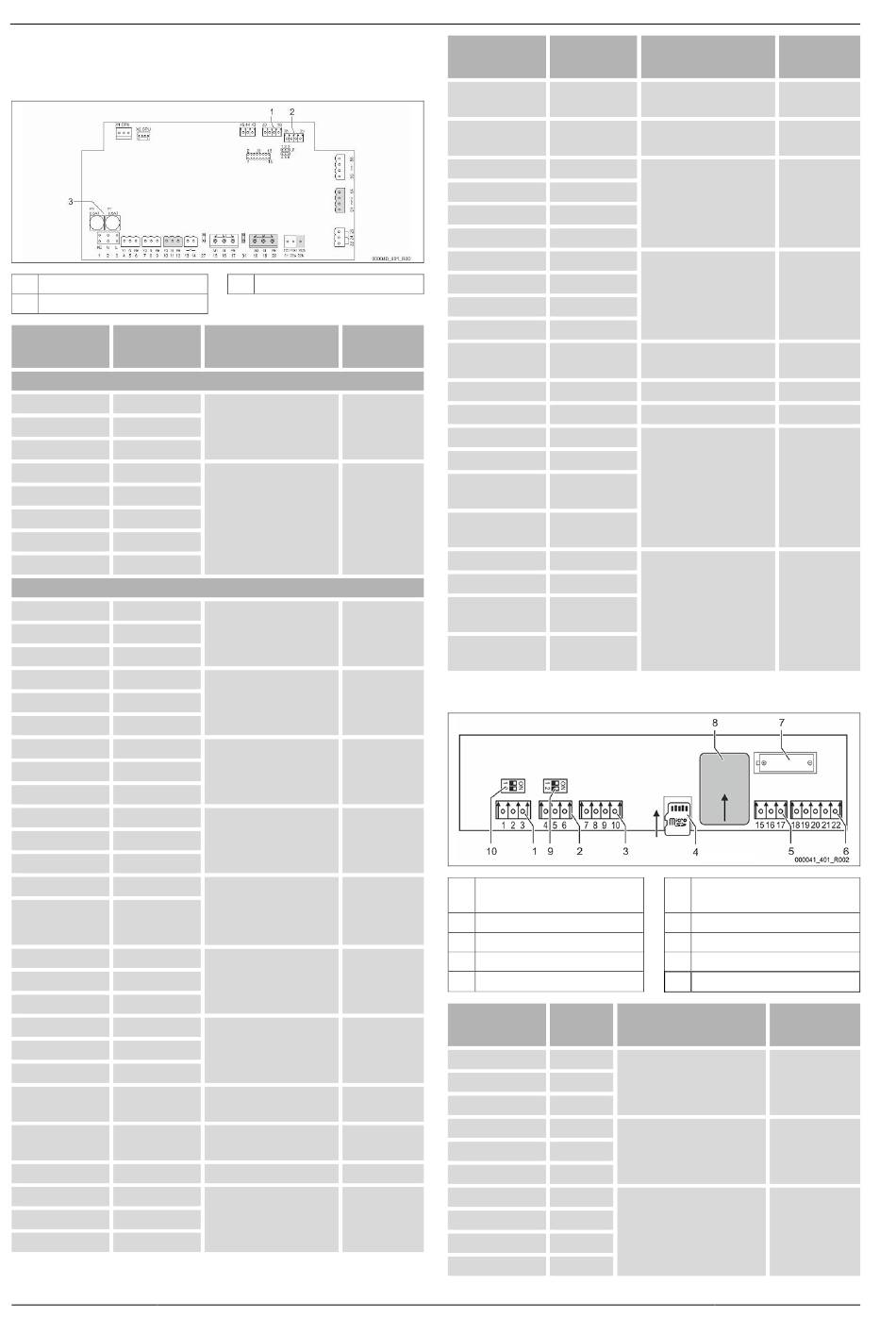

7.5.1 Koblingsskjema
7.5.2 Koblingsskjema tilkoblingsdel
1 Trykk
2 Nivå
Klemmenummer Signal
Innmating
X0/1 L
X0/2 N
X0/3 PE
X0/1 L1
X0/2 L2
X0/3 L3
X0/4 N
X0/6 PE
Kretskort
1 PE
2 N
3 L
4 Y1
5 N
6 PE
7 Y2
8 N
9 PE
10 Y3
11 N
12 PE
13
14
15 M1
16 N
17 PE
18 M2
19 N
20 PE
21 FB1
22a FB2a
22b FB2b
23 NC
24 COM
25 NO
432 — Norsk
3 Sikringer
Funksjon Kabling
Innmating 230 V,
På stedet
maksimal 16 A
Innmating 400 V,
maksimalt 20 A
(gjelder bare for på stedet
Variomat Giga og
Variomat 140!)
Strømforsyning fabrikkmontert
Magnetventil for
fabrikkmontert
ettermating WV
Overstrømningsventil PV
1 (motorkuleventil eller --
magnetventil)
Overstrømningsventil PV
2 (motorkuleventil eller ---
magnetventil)
Melding
tørrkjøringsbeskyttelse
på stedet,
(potensialfri)
valgfritt
Maks. 230 V, 2 A
Pumpe PU 1 fabrikkmontert
Pumpe PU 2 fabrikkmontert
Spenningsovervåkning
fabrikkmontert
pumpe 1
Spenningsovervåkning
fabrikkmontert
pumpe 2
--- ---
Samlemelding
på stedet,
(potensialfri)
valgfritt
Maks. 230 V, 2 A
Variomat Touch — 22.07.2024
Klemmenummer Signal
27 M1
31 M2
35 +18 V (blå)
36 GND
37 AE (brun)
38 PE (skjerm)
39 +18 V (blå)
40 GND
41 AE (brun)
42 PE (skjerm)
43 +24 V
44 E1
45 E2
51 GND
52 +24 V (tilførsel)
53 0 - 10 V
(pådrag)
54 0 - 10 V
(tilbakemelding)
55 GND
56 +24 V (tilførsel)
57 0 - 10 V
(pådrag)
58 0 - 10 V
(tilbakemelding)
7.5.3 Koblingsskjema betjeningsdel
1 RS-485-grensesnitt
2 RS-485-grensesnitt
3 IO-grensesnitt
4 Micro-SD-kort
5 Innmating 10 V
Klemmenummer Signal
1 A
2 B
3 GND S1
4 A
5 B
6 GND S2
7 +5 V
8 R × D
9 T × D
10 GND IO1
Funksjon
Flatstikker for innmating
fabrikkmontert
pumpe 1
Flatstikker for innmating
fabrikkmontert
pumpe 2
Kabel: fra
Analoginngang
fabrikken;
nivåmåling LIS
Følerkontakt:
på grunnbeholderen
på stedet
Analoginngang trykk PIS
på stedet,
på grunnbeholderen valgfritt
på stedet,
Digitale innganger
valgfritt
E1: Kontaktvannteller fabrikkmontert
E2: Vannmangelbryter ---
Overstrømningsventil PV
2 (motorkuleventil), bare fabrikkmontert
ved VS 2-2
Overstrømningsventil PV
fabrikkmontert
1 (motorkuleventil)
6 Analogutganger for trykk og
nivå
7 Batterirom
8 Anybus-modul slot
9 DIP-bryter 2
10 DIP-bryter 1
Funksjon
Grensesnitt RS-485
På stedet
S1-nettverk
Grensesnitt RS-485
På stedet
S2 moduler: Utvidelses-
eller kommunikasjonsmodul
IO-grensesnitt: Grensesnitt
Fabrikkmontert
til hovedkort
Kabling
Kabling
