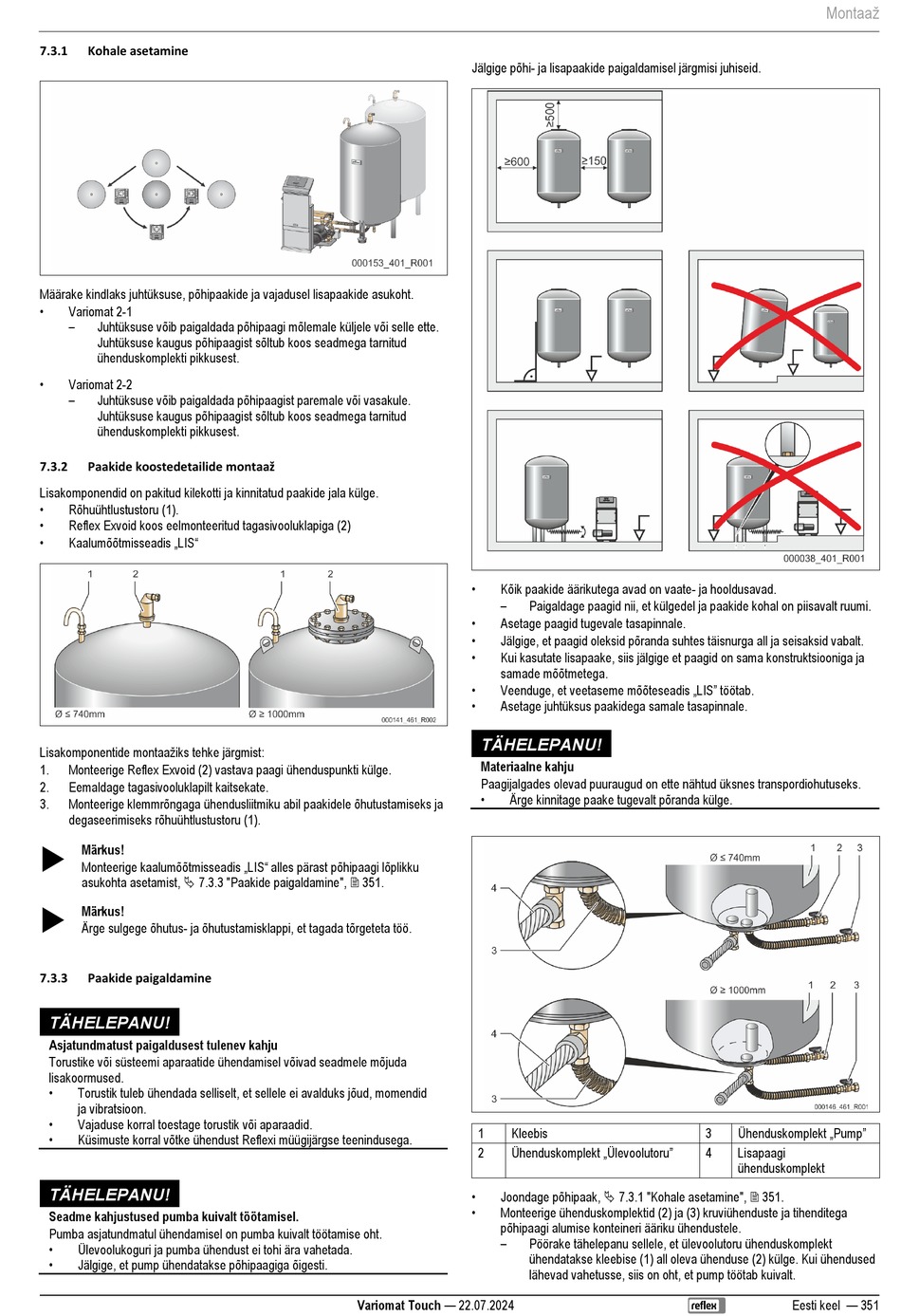

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 351

7.3.1 Kohale asetamine
Määrake kindlaks juhtüksuse, põhipaakide ja vajadusel lisapaakide asukoht.
•
Variomat 2-1
–
Juhtüksuse võib paigaldada põhipaagi mõlemale küljele või selle ette.
Juhtüksuse kaugus põhipaagist sõltub koos seadmega tarnitud
ühenduskomplekti pikkusest.
•
Variomat 2-2
–
Juhtüksuse võib paigaldada põhipaagist paremale või vasakule.
Juhtüksuse kaugus põhipaagist sõltub koos seadmega tarnitud
ühenduskomplekti pikkusest.
Paakide koostedetailide montaaž
7.3.2
Lisakomponendid on pakitud kilekotti ja kinnitatud paakide jala külge.
•
Rõhuühtlustustoru (1).
•
Reflex Exvoid koos eelmonteeritud tagasivooluklapiga (2)
• Kaalumõõtmisseadis „LIS"
Lisakomponentide montaažiks tehke järgmist:
1. Monteerige Reflex Exvoid (2) vastava paagi ühenduspunkti külge.
2. Eemaldage tagasivooluklapilt kaitsekate.
3. Monteerige klemmrõngaga ühendusliitmiku abil paakidele õhutustamiseks ja
degaseerimiseks rõhuühtlustustoru (1).

Märkus!
Monteerige kaalumõõtmisseadis „LIS" alles pärast põhipaagi lõplikku
asukohta asetamist,  7.3.3 "Paakide paigaldamine",  351.

Märkus!
Ärge sulgege õhutus- ja õhutustamisklappi, et tagada tõrgeteta töö.
7.3.3 Paakide paigaldamine
TÄHELEPANU!
Asjatundmatust paigaldusest tulenev kahju
Torustike või süsteemi aparaatide ühendamisel võivad seadmele mõjuda
lisakoormused.
•
Torustik tuleb ühendada selliselt, et sellele ei avalduks jõud, momendid
ja vibratsioon.
•
Vajaduse korral toestage torustik või aparaadid.
•
Küsimuste korral võtke ühendust Reflexi müügijärgse teenindusega.
TÄHELEPANU!
Seadme kahjustused pumba kuivalt töötamisel.
Pumba asjatundmatul ühendamisel on pumba kuivalt töötamise oht.
•
Ülevoolukoguri ja pumba ühendust ei tohi ära vahetada.
•
Jälgige, et pump ühendatakse põhipaagiga õigesti.
Jälgige põhi- ja lisapaakide paigaldamisel järgmisi juhiseid.
•
Kõik paakide äärikutega avad on vaate- ja hooldusavad.
–
•
Asetage paagid tugevale tasapinnale.
•
Jälgige, et paagid oleksid põranda suhtes täisnurga all ja seisaksid vabalt.
•
Kui kasutate lisapaake, siis jälgige et paagid on sama konstruktsiooniga ja
samade mõõtmetega.
• Veenduge, et veetaseme mõõteseadis „LIS" töötab.
•
Asetage juhtüksus paakidega samale tasapinnale.
TÄHELEPANU!
Materiaalne kahju
Paagijalgades olevad puuraugud on ette nähtud üksnes transpordiohutuseks.
•
Ärge kinnitage paake tugevalt põranda külge.
1 Kleebis
Ühenduskomplekt „Ülevoolutoru"
2
•
Joondage põhipaak,  7.3.1 "Kohale asetamine",  351.
•
Monteerige ühenduskomplektid (2) ja (3) kruviühenduste ja tihenditega
põhipaagi alumise konteineri ääriku ühendustele.
–
Variomat Touch — 22.07.2024
Paigaldage paagid nii, et külgedel ja paakide kohal on piisavalt ruumi.
Pöörake tähelepanu sellele, et ülevoolutoru ühenduskomplekt
ühendatakse kleebise (1) all oleva ühenduse (2) külge. Kui ühendused
lähevad vahetusse, siis on oht, et pump töötab kuivalt.
Montaaž
Ühenduskomplekt „Pump"
3
4 Lisapaagi
ühenduskomplekt
Eesti keel — 351
