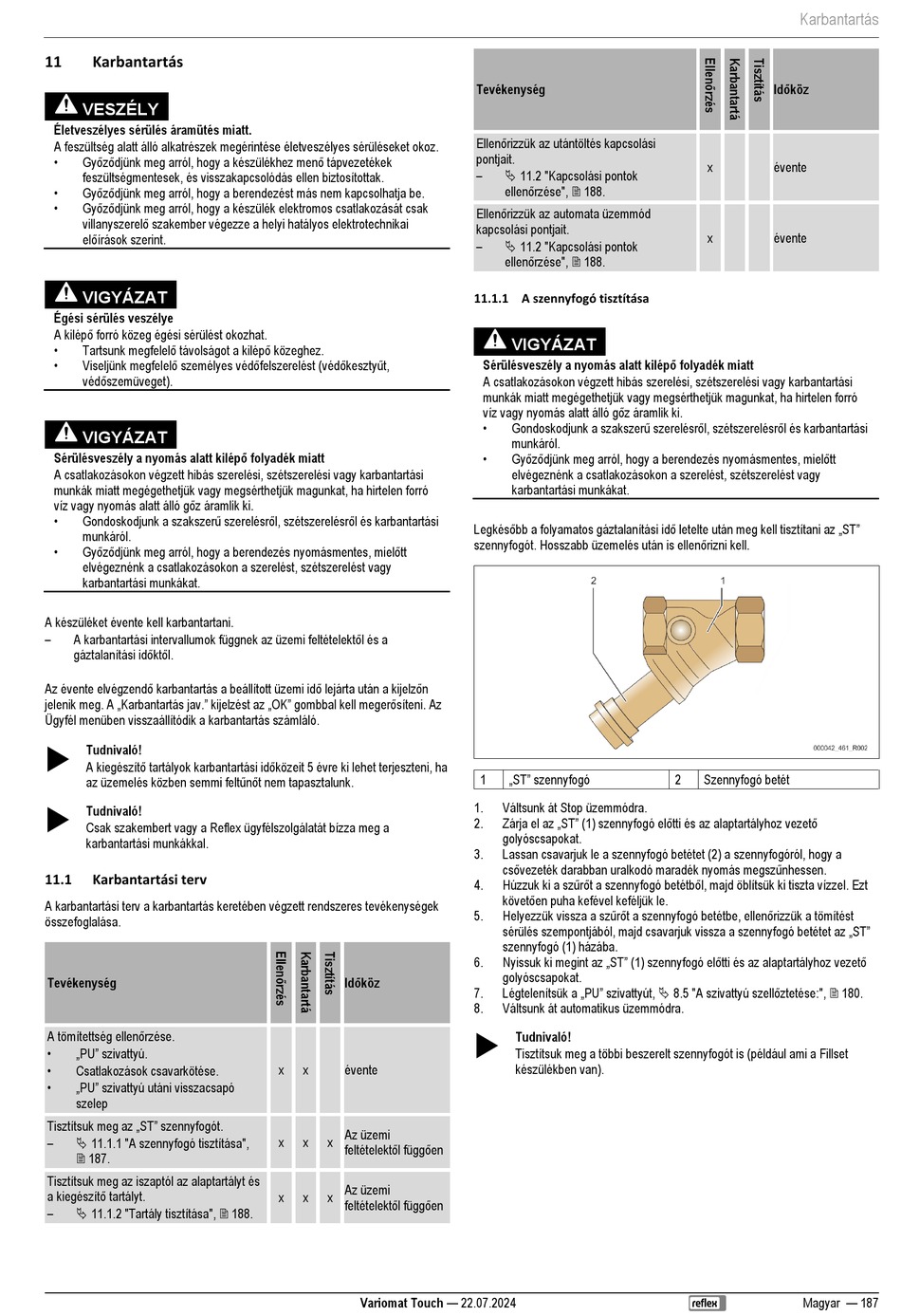

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 187

11 Karbantartás
VESZÉLY
Életveszélyes sérülés áramütés miatt.
A feszültség alatt álló alkatrészek megérintése életveszélyes sérüléseket okoz.
• Győződjünk meg arról, hogy a készülékhez menő tápvezetékek
feszültségmentesek, és visszakapcsolódás ellen biztosítottak.
• Győződjünk meg arról, hogy a berendezést más nem kapcsolhatja be.
• Győződjünk meg arról, hogy a készülék elektromos csatlakozását csak
villanyszerelő szakember végezze a helyi hatályos elektrotechnikai
előírások szerint.
VIGYÁZAT
Égési sérülés veszélye
A kilépő forró közeg égési sérülést okozhat.
• Tartsunk megfelelő távolságot a kilépő közeghez.
• Viseljünk megfelelő személyes védőfelszerelést (védőkesztyűt,
védőszemüveget).
VIGYÁZAT
Sérülésveszély a nyomás alatt kilépő folyadék miatt
A csatlakozásokon végzett hibás szerelési, szétszerelési vagy karbantartási
munkák miatt megégethetjük vagy megsérthetjük magunkat, ha hirtelen forró
víz vagy nyomás alatt álló gőz áramlik ki.
• Gondoskodjunk a szakszerű szerelésről, szétszerelésről és karbantartási
munkáról.
• Győződjünk meg arról, hogy a berendezés nyomásmentes, mielőtt
elvégeznénk a csatlakozásokon a szerelést, szétszerelést vagy
karbantartási munkákat.
A készüléket évente kell karbantartani.
– A karbantartási intervallumok függnek az üzemi feltételektől és a
gáztalanítási időktől.
Az évente elvégzendő karbantartás a beállított üzemi idő lejárta után a kijelzőn
jelenik meg. A „Karbantartás jav." kijelzést az „OK" gombbal kell megerősíteni. Az
Ügyfél menüben visszaállítódik a karbantartás számláló.

Tudnivaló!
A kiegészítő tartályok karbantartási időközeit 5 évre ki lehet terjeszteni, ha
az üzemelés közben semmi feltűnőt nem tapasztalunk.

Tudnivaló!
Csak szakembert vagy a Reflex ügyfélszolgálatát bízza meg a
karbantartási munkákkal.
11.1 Karbantartási terv
A karbantartási terv a karbantartás keretében végzett rendszeres tevékenységek
összefoglalása.
Tevékenység
A tömítettség ellenőrzése.
• „PU" szivattyú.
•
Csatlakozások csavarkötése.
• „PU" szivattyú utáni visszacsapó
szelep
Tisztítsuk meg az „ST" szennyfogót.
–
 11.1.1 "A szennyfogó tisztítása",
 187.
Tisztítsuk meg az iszaptól az alaptartályt és
a kiegészítő tartályt.
–
 11.1.2 "Tartály tisztítása",  188.
Időköz
x x évente
Az üzemi
x x x
feltételektől függően
Az üzemi
x x x
feltételektől függően
Variomat Touch — 22.07.2024
Tevékenység
Ellenőrizzük az utántöltés kapcsolási
pontjait.
–
 11.2 "Kapcsolási pontok
ellenőrzése",  188.
Ellenőrizzük az automata üzemmód
kapcsolási pontjait.
–
 11.2 "Kapcsolási pontok
ellenőrzése",  188.
11.1.1 A szennyfogó tisztítása
VIGYÁZAT
Sérülésveszély a nyomás alatt kilépő folyadék miatt
A csatlakozásokon végzett hibás szerelési, szétszerelési vagy karbantartási
munkák miatt megégethetjük vagy megsérthetjük magunkat, ha hirtelen forró
víz vagy nyomás alatt álló gőz áramlik ki.
• Gondoskodjunk a szakszerű szerelésről, szétszerelésről és karbantartási
munkáról.
• Győződjünk meg arról, hogy a berendezés nyomásmentes, mielőtt
elvégeznénk a csatlakozásokon a szerelést, szétszerelést vagy
karbantartási munkákat.
Legkésőbb a folyamatos gáztalanítási idő letelte után meg kell tisztítani az „ST"
szennyfogót. Hosszabb üzemelés után is ellenőrizni kell.
„ST" szennyfogó
1
1. Váltsunk át Stop üzemmódra.
Zárja el az „ST" (1) szennyfogó előtti és az alaptartályhoz vezető
2.
golyóscsapokat.
3. Lassan csavarjuk le a szennyfogó betétet (2) a szennyfogóról, hogy a
csővezeték darabban uralkodó maradék nyomás megszűnhessen.
Húzzuk ki a szűrőt a szennyfogó betétből, majd öblítsük ki tiszta vízzel. Ezt
4.
követően puha kefével keféljük le.
Helyezzük vissza a szűrőt a szennyfogó betétbe, ellenőrizzük a tömítést
5.
sérülés szempontjából, majd csavarjuk vissza a szennyfogó betétet az „ST"
szennyfogó (1) házába.
Nyissuk ki megint az „ST" (1) szennyfogó előtti és az alaptartályhoz vezető
6.
golyóscsapokat.
Légtelenítsük a „PU" szivattyút,  8.5 "A szivattyú szellőztetése:",  180.
7.
8. Váltsunk át automatikus üzemmódra.

Tudnivaló!
Tisztítsuk meg a többi beszerelt szennyfogót is (például ami a Fillset
készülékben van).
Karbantartás
Időköz
x évente
x évente
2 Szennyfogó betét
Magyar — 187
