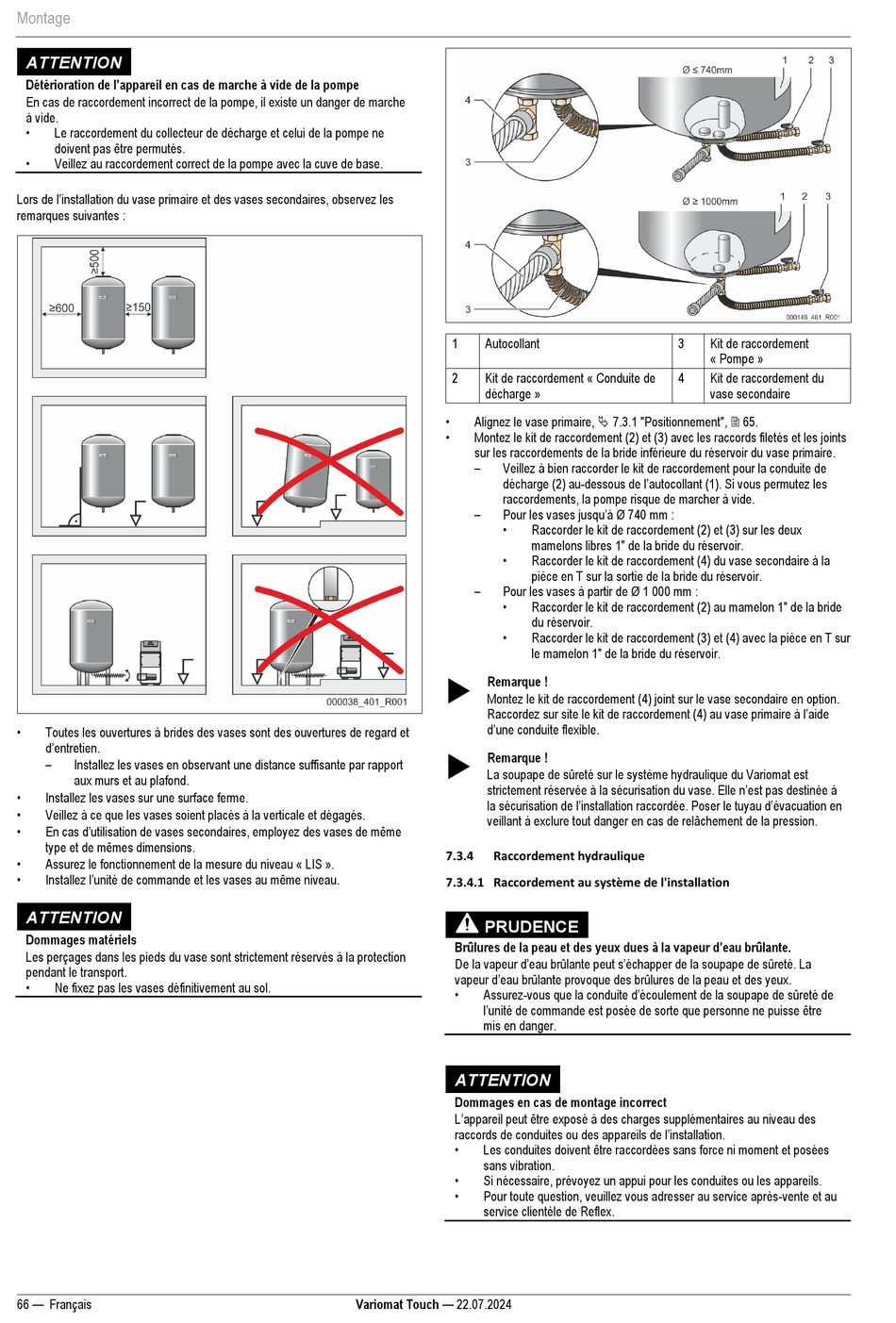

Montage
ATTENTION
Détérioration de l'appareil en cas de marche à vide de la pompe
En cas de raccordement incorrect de la pompe, il existe un danger de marche
à vide.
•
Le raccordement du collecteur de décharge et celui de la pompe ne
doivent pas être permutés.
•
Veillez au raccordement correct de la pompe avec la cuve de base.
Lors de l'installation du vase primaire et des vases secondaires, observez les
remarques suivantes :
•
Toutes les ouvertures à brides des vases sont des ouvertures de regard et
d'entretien.
–
Installez les vases en observant une distance suffisante par rapport
aux murs et au plafond.
•
Installez les vases sur une surface ferme.
•
Veillez à ce que les vases soient placés à la verticale et dégagés.
• En cas d'utilisation de vases secondaires, employez des vases de même
type et de mêmes dimensions.
•
Assurez le fonctionnement de la mesure du niveau « LIS ».
• Installez l'unité de commande et les vases au même niveau.
ATTENTION
Dommages matériels
Les perçages dans les pieds du vase sont strictement réservés à la protection
pendant le transport.
•
Ne fixez pas les vases définitivement au sol.
66 — Français
1 Autocollant
2 Kit de raccordement « Conduite de
décharge »
•
Alignez le vase primaire,  7.3.1 "Positionnement",  65.
•
Montez le kit de raccordement (2) et (3) avec les raccords filetés et les joints
sur les raccordements de la bride inférieure du réservoir du vase primaire.
–
Veillez à bien raccorder le kit de raccordement pour la conduite de
décharge (2) au-dessous de l'autocollant (1). Si vous permutez les
raccordements, la pompe risque de marcher à vide.
– Pour les vases jusqu'à Ø 740 mm :
•
•
–
Pour les vases à partir de Ø 1 000 mm :
•
•

Remarque !
Montez le kit de raccordement (4) joint sur le vase secondaire en option.
Raccordez sur site le kit de raccordement (4) au vase primaire à l'aide
d'une conduite flexible.

Remarque !
La soupape de sûreté sur le système hydraulique du Variomat est
strictement réservée à la sécurisation du vase. Elle n'est pas destinée à
la sécurisation de l'installation raccordée. Poser le tuyau d'évacuation en
veillant à exclure tout danger en cas de relâchement de la pression.
7.3.4 Raccordement hydraulique
7.3.4.1 Raccordement au système de l'installation
PRUDENCE
Brûlures de la peau et des yeux dues à la vapeur d'eau brûlante.
De la vapeur d'eau brûlante peut s'échapper de la soupape de sûreté. La
vapeur d'eau brûlante provoque des brûlures de la peau et des yeux.
• Assurez-vous que la conduite d'écoulement de la soupape de sûreté de
l'unité de commande est posée de sorte que personne ne puisse être
mis en danger.
ATTENTION
Dommages en cas de montage incorrect
L'appareil peut être exposé à des charges supplémentaires au niveau des
raccords de conduites ou des appareils de l'installation.
•
Les conduites doivent être raccordées sans force ni moment et posées
sans vibration.
•
Si nécessaire, prévoyez un appui pour les conduites ou les appareils.
•
Pour toute question, veuillez vous adresser au service après-vente et au
service clientèle de Reflex.
Variomat Touch — 22.07.2024
3
4
Raccorder le kit de raccordement (2) et (3) sur les deux
mamelons libres 1" de la bride du réservoir.
Raccorder le kit de raccordement (4) du vase secondaire à la
pièce en T sur la sortie de la bride du réservoir.
Raccorder le kit de raccordement (2) au mamelon 1" de la bride
du réservoir.
Raccorder le kit de raccordement (3) et (4) avec la pièce en T sur
le mamelon 1" de la bride du réservoir.
Kit de raccordement
« Pompe »
Kit de raccordement du
vase secondaire
