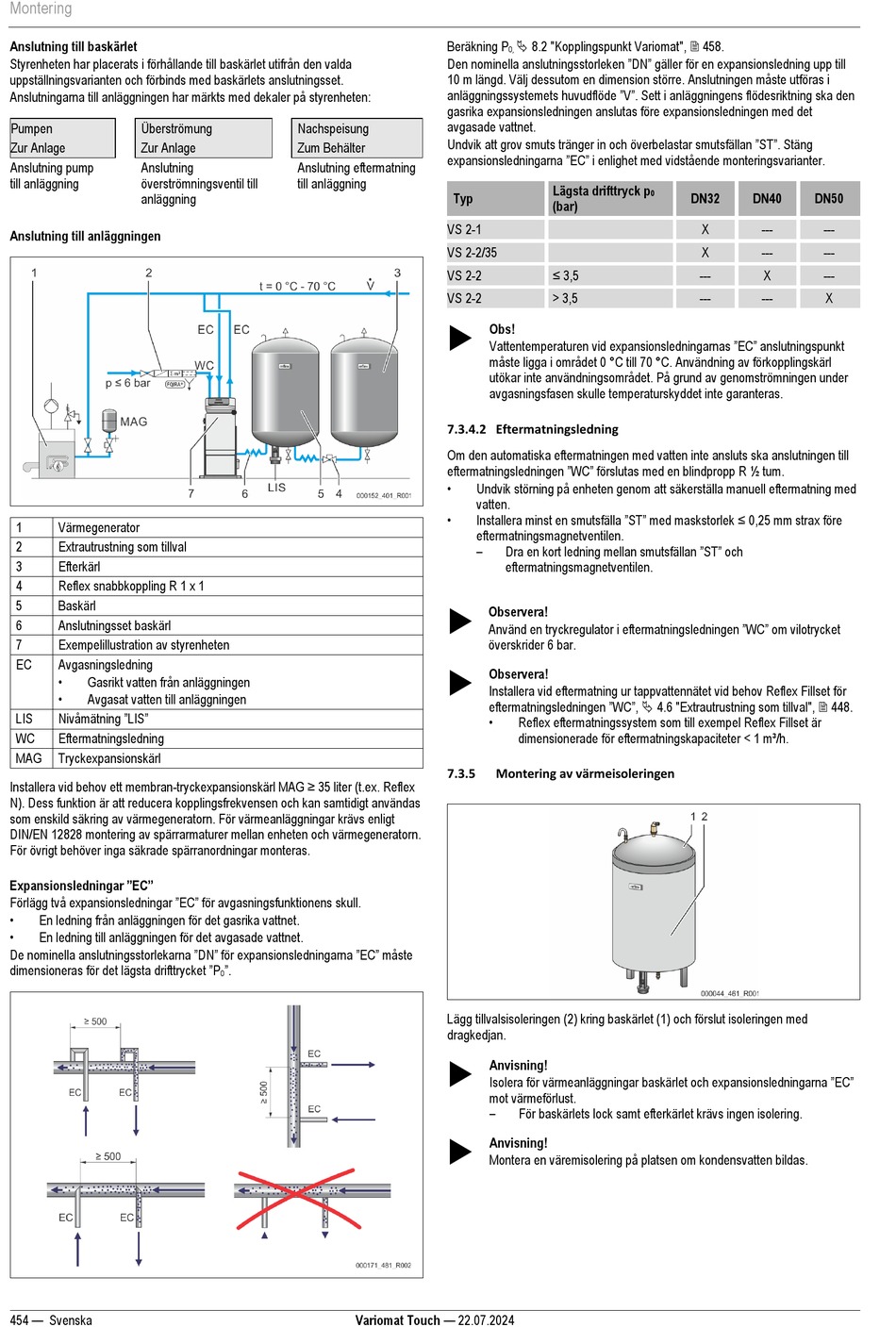

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 454

Montering
Anslutning till baskärlet
Styrenheten har placerats i förhållande till baskärlet utifrån den valda
uppställningsvarianten och förbinds med baskärlets anslutningsset.
Anslutningarna till anläggningen har märkts med dekaler på styrenheten:
Pumpen Überströmung
Zur Anlage Zur Anlage
Anslutning pump Anslutning
till anläggning överströmningsventil till
anläggning
Anslutning till anläggningen
1 Värmegenerator
2 Extrautrustning som tillval
3 Efterkärl
4 Reflex snabbkoppling R 1 x 1
5 Baskärl
6 Anslutningsset baskärl
7 Exempelillustration av styrenheten
EC Avgasningsledning
•
Gasrikt vatten från anläggningen
•
Avgasat vatten till anläggningen
Nivåmätning "LIS"
LIS
WC Eftermatningsledning
MAG Tryckexpansionskärl
Installera vid behov ett membran-tryckexpansionskärl MAG ≥ 35 liter (t.ex. Reflex
N). Dess funktion är att reducera kopplingsfrekvensen och kan samtidigt användas
som enskild säkring av värmegeneratorn. För värmeanläggningar krävs enligt
DIN/EN 12828 montering av spärrarmaturer mellan enheten och värmegeneratorn.
För övrigt behöver inga säkrade spärranordningar monteras.
Expansionsledningar "EC"
Förlägg två expansionsledningar "EC" för avgasningsfunktionens skull.
•
En ledning från anläggningen för det gasrika vattnet.
•
En ledning till anläggningen för det avgasade vattnet.
De nominella anslutningsstorlekarna "DN" för expansionsledningarna "EC" måste
dimensioneras för det lägsta drifttrycket "P
454 — Svenska
Nachspeisung
Zum Behälter
Anslutning eftermatning
till anläggning
".
0
Variomat Touch — 22.07.2024
 8.2 "Kopplingspunkt Variomat",  458.
Beräkning P
0,
Den nominella anslutningsstorleken "DN" gäller för en expansionsledning upp till
10 m längd. Välj dessutom en dimension större. Anslutningen måste utföras i
anläggningssystemets huvudflöde "V". Sett i anläggningens flödesriktning ska den
gasrika expansionsledningen anslutas före expansionsledningen med det
avgasade vattnet.
Undvik att grov smuts tränger in och överbelastar smutsfällan "ST". Stäng
expansionsledningarna "EC" i enlighet med vidstående monteringsvarianter.
Lägsta drifttryck p
Typ
(bar)
VS 2-1
VS 2-2/35
≤ 3,5
VS 2-2
VS 2-2 > 3,5

Obs!
Vattentemperaturen vid expansionsledningarnas "EC" anslutningspunkt
måste ligga i området 0 °C till 70 °C. Användning av förkopplingskärl
utökar inte användningsområdet. På grund av genomströmningen under
avgasningsfasen skulle temperaturskyddet inte garanteras.
7.3.4.2 Eftermatningsledning
Om den automatiska eftermatningen med vatten inte ansluts ska anslutningen till
eftermatningsledningen "WC" förslutas med en blindpropp R ½ tum.
•
Undvik störning på enheten genom att säkerställa manuell eftermatning med
vatten.
• Installera minst en smutsfälla "ST" med maskstorlek ≤ 0,25 mm strax före
eftermatningsmagnetventilen.
– Dra en kort ledning mellan smutsfällan "ST" och
eftermatningsmagnetventilen.

Observera!
Använd en tryckregulator i eftermatningsledningen "WC" om vilotrycket
överskrider 6 bar.

Observera!
Installera vid eftermatning ur tappvattennätet vid behov Reflex Fillset för
eftermatningsledningen "WC",  4.6 "Extrautrustning som tillval",  448.
•
Reflex eftermatningssystem som till exempel Reflex Fillset är
dimensionerade för eftermatningskapaciteter < 1 m³/h.
7.3.5 Montering av värmeisoleringen
Lägg tillvalsisoleringen (2) kring baskärlet (1) och förslut isoleringen med
dragkedjan.

Anvisning!
Isolera för värmeanläggningar baskärlet och expansionsledningarna "EC"
mot värmeförlust.
–
För baskärlets lock samt efterkärlet krävs ingen isolering.

Anvisning!
Montera en väremisolering på platsen om kondensvatten bildas.
0
DN32 DN40 DN50
X ---
X ---
--- X
--- ---
---
---
---
X
