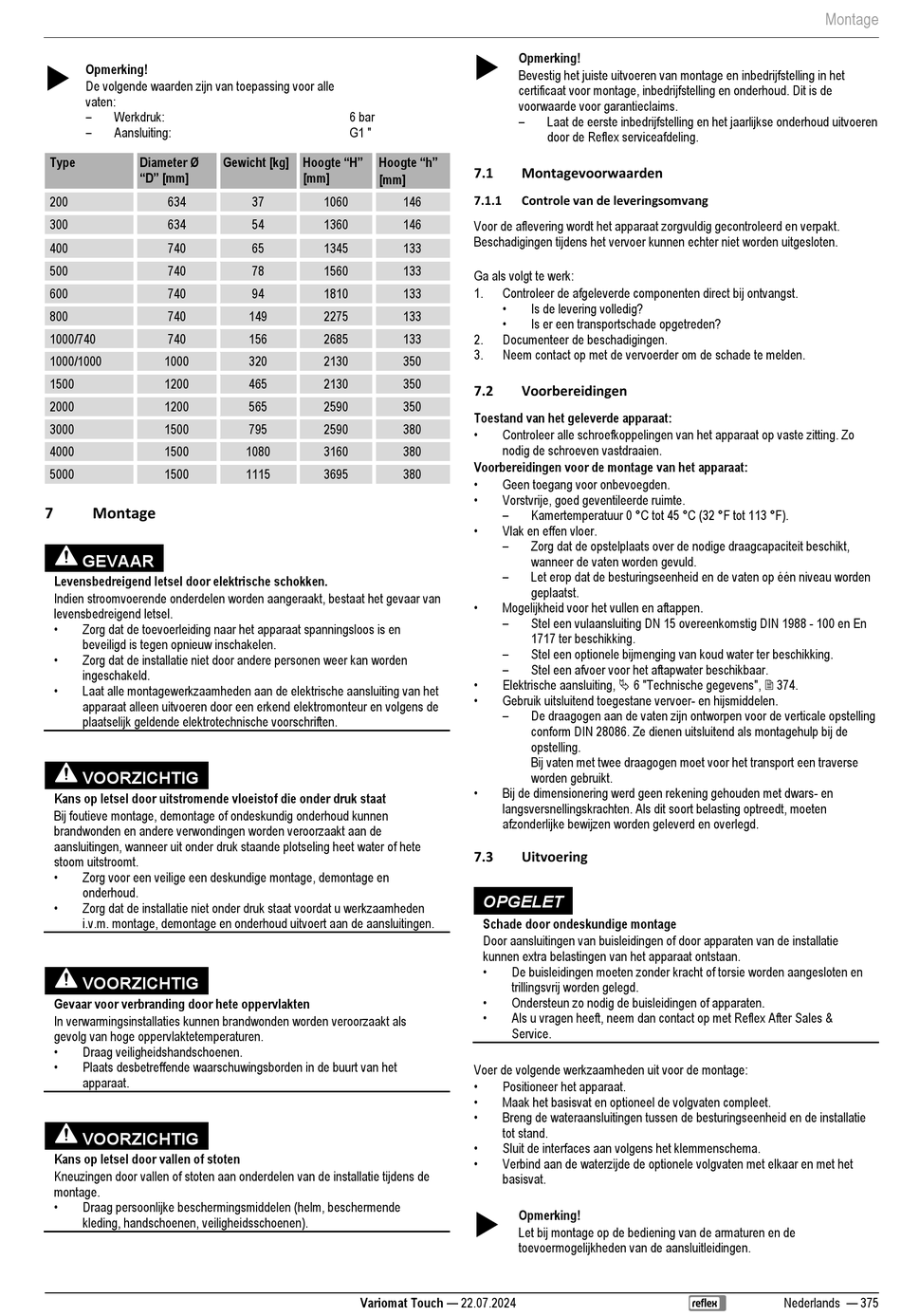

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 375


Opmerking!
De volgende waarden zijn van toepassing voor alle
vaten:
–
Werkdruk:
–
Aansluiting:
Type Diameter Ø
"D" [mm]
200 634
300 634
400 740
500 740
600 740
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
7 Montage
GEVAAR
Levensbedreigend letsel door elektrische schokken.
Indien stroomvoerende onderdelen worden aangeraakt, bestaat het gevaar van
levensbedreigend letsel.
•
Zorg dat de toevoerleiding naar het apparaat spanningsloos is en
beveiligd is tegen opnieuw inschakelen.
•
Zorg dat de installatie niet door andere personen weer kan worden
ingeschakeld.
•
Laat alle montagewerkzaamheden aan de elektrische aansluiting van het
apparaat alleen uitvoeren door een erkend elektromonteur en volgens de
plaatselijk geldende elektrotechnische voorschriften.
VOORZICHTIG
Kans op letsel door uitstromende vloeistof die onder druk staat
Bij foutieve montage, demontage of ondeskundig onderhoud kunnen
brandwonden en andere verwondingen worden veroorzaakt aan de
aansluitingen, wanneer uit onder druk staande plotseling heet water of hete
stoom uitstroomt.
•
Zorg voor een veilige een deskundige montage, demontage en
onderhoud.
•
Zorg dat de installatie niet onder druk staat voordat u werkzaamheden
i.v.m. montage, demontage en onderhoud uitvoert aan de aansluitingen.
VOORZICHTIG
Gevaar voor verbranding door hete oppervlakten
In verwarmingsinstallaties kunnen brandwonden worden veroorzaakt als
gevolg van hoge oppervlaktetemperaturen.
•
Draag veiligheidshandschoenen.
•
Plaats desbetreffende waarschuwingsborden in de buurt van het
apparaat.
VOORZICHTIG
Kans op letsel door vallen of stoten
Kneuzingen door vallen of stoten aan onderdelen van de installatie tijdens de
montage.
•
Draag persoonlijke beschermingsmiddelen (helm, beschermende
kleding, handschoenen, veiligheidsschoenen).
6 bar
G1 "
Gewicht [kg] Hoogte "H" Hoogte "h"
[mm]
[mm]
37 1060
54 1360
65 1345
78 1560
94 1810
149 2275
156 2685
320 2130
465 2130
565 2590
795 2590
1080 3160
1115 3695
Variomat Touch — 22.07.2024

Opmerking!
Bevestig het juiste uitvoeren van montage en inbedrijfstelling in het
certificaat voor montage, inbedrijfstelling en onderhoud. Dit is de
voorwaarde voor garantieclaims.
–
Laat de eerste inbedrijfstelling en het jaarlijkse onderhoud uitvoeren
door de Reflex serviceafdeling.
7.1 Montagevoorwaarden
7.1.1 Controle van de leveringsomvang
146
146
Voor de aflevering wordt het apparaat zorgvuldig gecontroleerd en verpakt.
Beschadigingen tijdens het vervoer kunnen echter niet worden uitgesloten.
133
133
Ga als volgt te werk:
1. Controleer de afgeleverde componenten direct bij ontvangst.
133
•
Is de levering volledig?
133
•
Is er een transportschade opgetreden?
133
2. Documenteer de beschadigingen.
3. Neem contact op met de vervoerder om de schade te melden.
350
350
7.2 Voorbereidingen
350
Toestand van het geleverde apparaat:
380
•
Controleer alle schroefkoppelingen van het apparaat op vaste zitting. Zo
nodig de schroeven vastdraaien.
380
Voorbereidingen voor de montage van het apparaat:
380
•
Geen toegang voor onbevoegden.
•
Vorstvrije, goed geventileerde ruimte.
–
Kamertemperatuur 0 °C tot 45 °C (32 °F tot 113 °F).
•
Vlak en effen vloer.
–
Zorg dat de opstelplaats over de nodige draagcapaciteit beschikt,
wanneer de vaten worden gevuld.
–
Let erop dat de besturingseenheid en de vaten op één niveau worden
geplaatst.
•
Mogelijkheid voor het vullen en aftappen.
–
Stel een vulaansluiting DN 15 overeenkomstig DIN 1988 - 100 en En
1717 ter beschikking.
–
Stel een optionele bijmenging van koud water ter beschikking.
–
Stel een afvoer voor het aftapwater beschikbaar.
•
Elektrische aansluiting,  6 "Technische gegevens",  374.
•
Gebruik uitsluitend toegestane vervoer- en hijsmiddelen.
–
De draagogen aan de vaten zijn ontworpen voor de verticale opstelling
conform DIN 28086. Ze dienen uitsluitend als montagehulp bij de
opstelling.
Bij vaten met twee draagogen moet voor het transport een traverse
worden gebruikt.
•
Bij de dimensionering werd geen rekening gehouden met dwars- en
langsversnellingskrachten. Als dit soort belasting optreedt, moeten
afzonderlijke bewijzen worden geleverd en overlegd.
7.3 Uitvoering
OPGELET
Schade door ondeskundige montage
Door aansluitingen van buisleidingen of door apparaten van de installatie
kunnen extra belastingen van het apparaat ontstaan.
•
De buisleidingen moeten zonder kracht of torsie worden aangesloten en
trillingsvrij worden gelegd.
•
Ondersteun zo nodig de buisleidingen of apparaten.
•
Als u vragen heeft, neem dan contact op met Reflex After Sales &
Service.
Voer de volgende werkzaamheden uit voor de montage:
•
Positioneer het apparaat.
•
Maak het basisvat en optioneel de volgvaten compleet.
•
Breng de wateraansluitingen tussen de besturingseenheid en de installatie
tot stand.
•
Sluit de interfaces aan volgens het klemmenschema.
•
Verbind aan de waterzijde de optionele volgvaten met elkaar en met het
basisvat.

Opmerking!
Let bij montage op de bediening van de armaturen en de
toevoermogelijkheden van de aansluitleidingen.
Montage
Nederlands — 375
