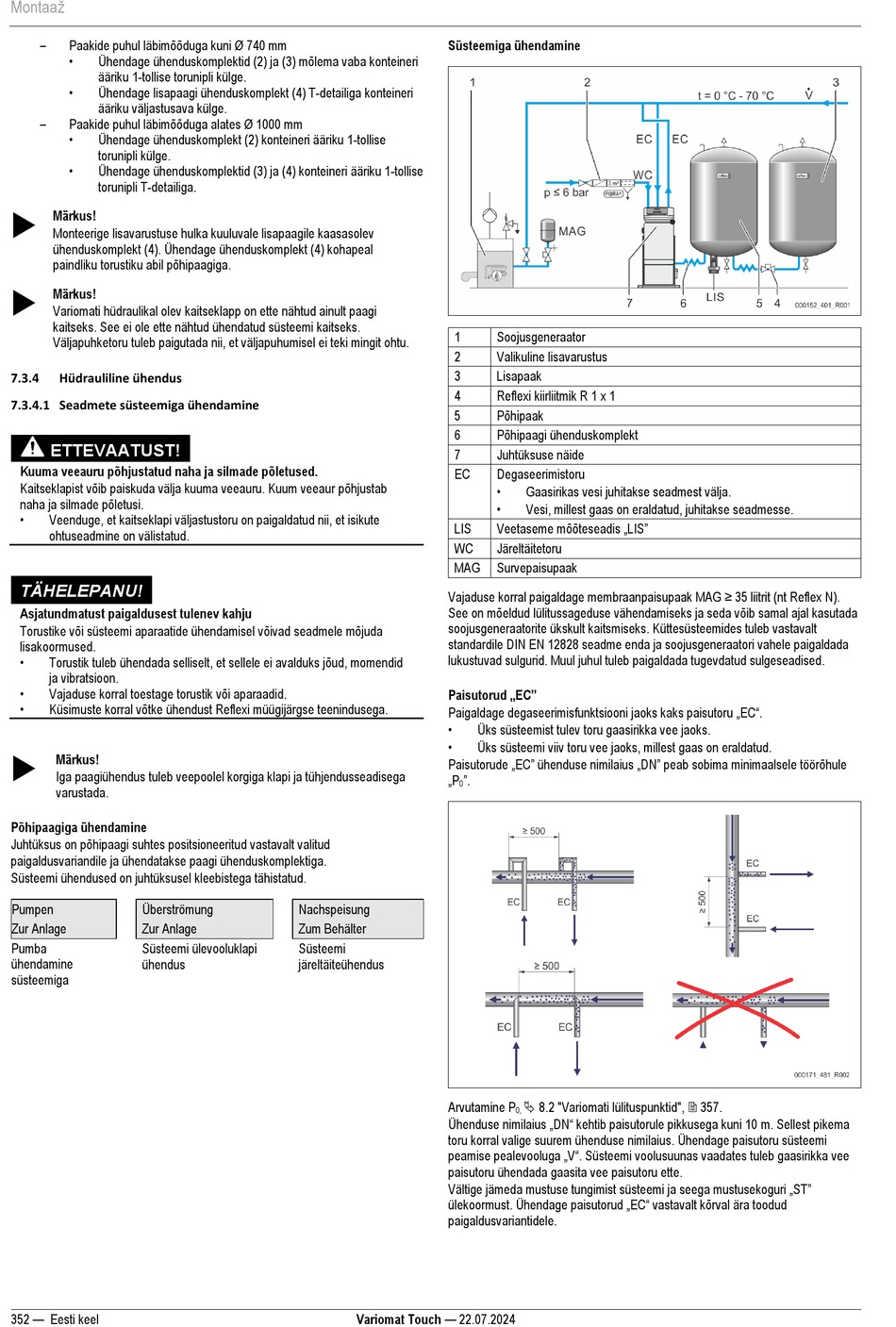

Montaaž
–
Paakide puhul läbimõõduga kuni Ø 740 mm
•
Ühendage ühenduskomplektid (2) ja (3) mõlema vaba konteineri
ääriku 1-tollise torunipli külge.
•
Ühendage lisapaagi ühenduskomplekt (4) T-detailiga konteineri
ääriku väljastusava külge.
–
Paakide puhul läbimõõduga alates Ø 1000 mm
•
Ühendage ühenduskomplekt (2) konteineri ääriku 1-tollise
torunipli külge.
•
Ühendage ühenduskomplektid (3) ja (4) konteineri ääriku 1-tollise
torunipli T-detailiga.
Märkus!
Monteerige lisavarustuse hulka kuuluvale lisapaagile kaasasolev
ühenduskomplekt (4). Ühendage ühenduskomplekt (4) kohapeal
paindliku torustiku abil põhipaagiga.
Märkus!
Variomati hüdraulikal olev kaitseklapp on ette nähtud ainult paagi
kaitseks. See ei ole ette nähtud ühendatud süsteemi kaitseks.
Väljapuhketoru tuleb paigutada nii, et väljapuhumisel ei teki mingit ohtu.
7.3.4
Hüdrauliline ühendus
7.3.4.1 Seadmete süsteemiga ühendamine
ETTEVAATUST!
Kuuma veeauru põhjustatud naha ja silmade põletused.
Kaitseklapist võib paiskuda välja kuuma veeauru. Kuum veeaur põhjustab
naha ja silmade põletusi.
•
Veenduge, et kaitseklapi väljastustoru on paigaldatud nii, et isikute
ohtuseadmine on välistatud.
TÄHELEPANU!
Asjatundmatust paigaldusest tulenev kahju
Torustike või süsteemi aparaatide ühendamisel võivad seadmele mõjuda
lisakoormused.
•
Torustik tuleb ühendada selliselt, et sellele ei avalduks jõud, momendid
ja vibratsioon.
•
Vajaduse korral toestage torustik või aparaadid.
•
Küsimuste korral võtke ühendust Reflexi müügijärgse teenindusega.
Märkus!
Iga paagiühendus tuleb veepoolel korgiga klapi ja tühjendusseadisega
varustada.
Põhipaagiga ühendamine
Juhtüksus on põhipaagi suhtes positsioneeritud vastavalt valitud
paigaldusvariandile ja ühendatakse paagi ühenduskomplektiga.
Süsteemi ühendused on juhtüksusel kleebistega tähistatud.
Pumpen
Überströmung
Zur Anlage
Zur Anlage
Pumba
Süsteemi ülevooluklapi
ühendamine
ühendus
süsteemiga
352 — Eesti keel
Süsteemiga ühendamine
1
2
3
4
5
6
7
EC
LIS
WC
MAG
Vajaduse korral paigaldage membraanpaisupaak MAG ≥ 35 liitrit (nt Reflex N).
See on mõeldud lülitussageduse vähendamiseks ja seda võib samal ajal kasutada
soojusgeneraatorite ükskult kaitsmiseks. Küttesüsteemides tuleb vastavalt
standardile DIN EN 12828 seadme enda ja soojusgeneraatori vahele paigaldada
lukustuvad sulgurid. Muul juhul tuleb paigaldada tugevdatud sulgeseadised.
Paisutorud „EC"
Paigaldage degaseerimisfunktsiooni jaoks kaks paisutoru „EC".
•
•
Paisutorude „EC" ühenduse nimilaius „DN" peab sobima minimaalsele töörõhule
„P
".
0
Nachspeisung
Zum Behälter
Süsteemi
järeltäiteühendus
Arvutamine P
Ühenduse nimilaius „DN" kehtib paisutorule pikkusega kuni 10 m. Sellest pikema
toru korral valige suurem ühenduse nimilaius. Ühendage paisutoru süsteemi
peamise pealevooluga „V". Süsteemi voolusuunas vaadates tuleb gaasirikka vee
paisutoru ühendada gaasita vee paisutoru ette.
Vältige jämeda mustuse tungimist süsteemi ja seega mustusekoguri „ST"
ülekoormust. Ühendage paisutorud „EC" vastavalt kõrval ära toodud
paigaldusvariantidele.
Variomat Touch — 22.07.2024
Soojusgeneraator
Valikuline lisavarustus
Lisapaak
Reflexi kiirliitmik R 1 x 1
Põhipaak
Põhipaagi ühenduskomplekt
Juhtüksuse näide
Degaseerimistoru
•
Gaasirikas vesi juhitakse seadmest välja.
•
Vesi, millest gaas on eraldatud, juhitakse seadmesse.
Veetaseme mõõteseadis „LIS"
Järeltäitetoru
Survepaisupaak
Üks süsteemist tulev toru gaasirikka vee jaoks.
Üks süsteemi viiv toru vee jaoks, millest gaas on eraldatud.
8.2 "Variomati lülituspunktid", 357.
0,
