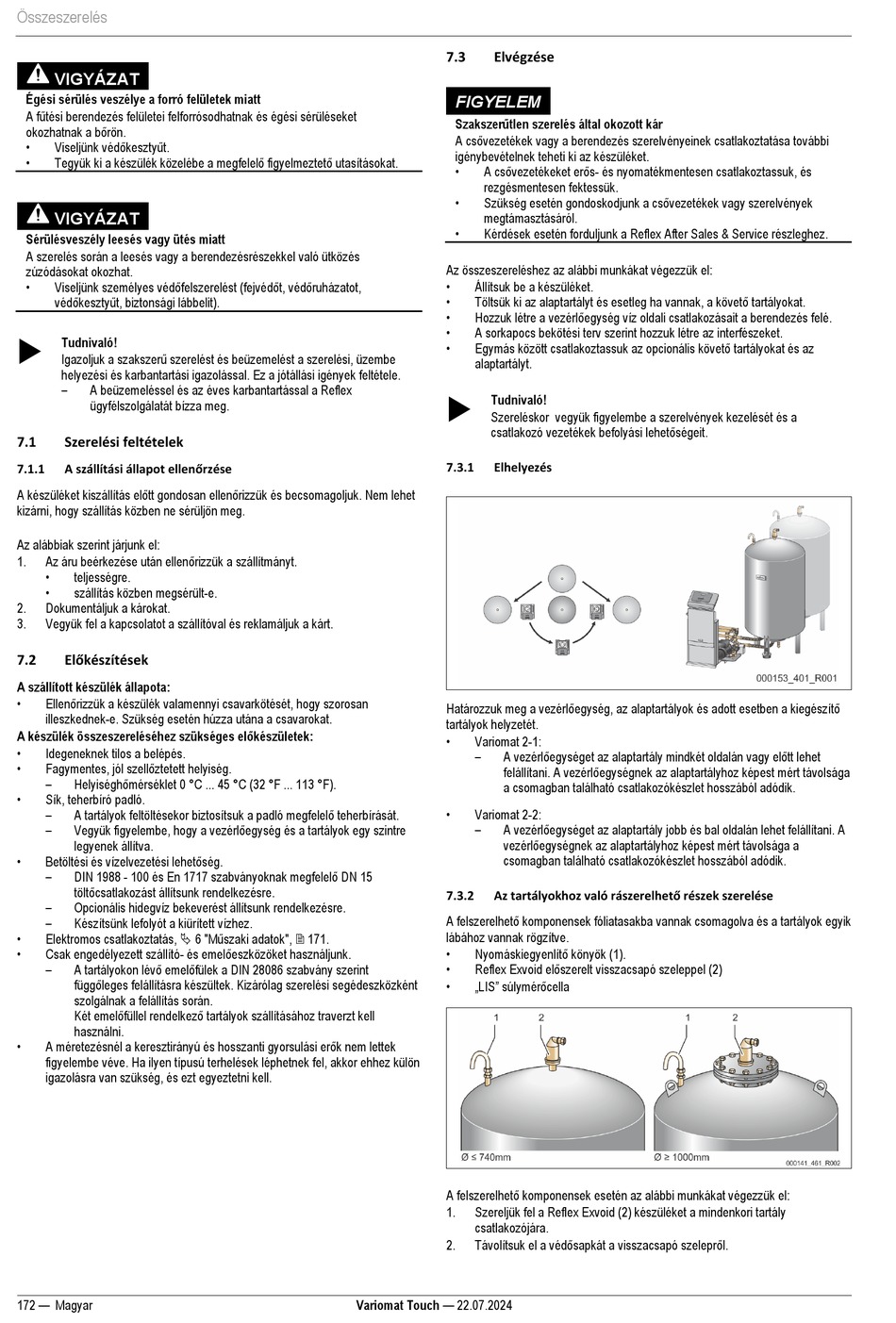

Összeszerelés
VIGYÁZAT
Égési sérülés veszélye a forró felületek miatt
A fűtési berendezés felületei felforrósodhatnak és égési sérüléseket
okozhatnak a bőrön.
• Viseljünk védőkesztyűt.
• Tegyük ki a készülék közelébe a megfelelő figyelmeztető utasításokat.
VIGYÁZAT
Sérülésveszély leesés vagy ütés miatt
A szerelés során a leesés vagy a berendezésrészekkel való ütközés
zúzódásokat okozhat.
• Viseljünk személyes védőfelszerelést (fejvédőt, védőruházatot,
védőkesztyűt, biztonsági lábbelit).

Tudnivaló!
Igazoljuk a szakszerű szerelést és beüzemelést a szerelési, üzembe
helyezési és karbantartási igazolással. Ez a jótállási igények feltétele.
–
A beüzemeléssel és az éves karbantartással a Reflex
ügyfélszolgálatát bízza meg.
7.1 Szerelési feltételek
A szállítási állapot ellenőrzése
7.1.1
A készüléket kiszállítás előtt gondosan ellenőrizzük és becsomagoljuk. Nem lehet
kizárni, hogy szállítás közben ne sérüljön meg.
Az alábbiak szerint járjunk el:
Az áru beérkezése után ellenőrizzük a szállítmányt.
1.
•
teljességre.
•
szállítás közben megsérült-e.
2. Dokumentáljuk a károkat.
3. Vegyük fel a kapcsolatot a szállítóval és reklamáljuk a kárt.
Előkészítések
7.2
A szállított készülék állapota:
• Ellenőrizzük a készülék valamennyi csavarkötését, hogy szorosan
illeszkednek-e. Szükség esetén húzza utána a csavarokat.
A készülék összeszereléséhez szükséges előkészületek:
•
Idegeneknek tilos a belépés.
• Fagymentes, jól szellőztetett helyiség.
– Helyiséghőmérséklet 0 °C ... 45 °C (32 °F ... 113 °F).
•
Sík, teherbíró padló.
– A tartályok feltöltésekor biztosítsuk a padló megfelelő teherbírását.
– Vegyük figyelembe, hogy a vezérlőegység és a tartályok egy szintre
legyenek állítva.
• Betöltési és vízelvezetési lehetőség.
– DIN 1988 - 100 és En 1717 szabványoknak megfelelő DN 15
töltőcsatlakozást állítsunk rendelkezésre.
–
Opcionális hidegvíz bekeverést állítsunk rendelkezésre.
–
Készítsünk lefolyót a kiürített vízhez.
• Elektromos csatlakoztatás,  6 "Műszaki adatok",  171.
• Csak engedélyezett szállító- és emelőeszközöket használjunk.
– A tartályokon lévő emelőfülek a DIN 28086 szabvány szerint
függőleges felállításra készültek. Kizárólag szerelési segédeszközként
szolgálnak a felállítás során.
Két emelőfüllel rendelkező tartályok szállításához traverzt kell
használni.
• A méretezésnél a keresztirányú és hosszanti gyorsulási erők nem lettek
figyelembe véve. Ha ilyen típusú terhelések léphetnek fel, akkor ehhez külön
igazolásra van szükség, és ezt egyeztetni kell.
172 — Magyar
7.3 Elvégzése
FIGYELEM
Szakszerűtlen szerelés által okozott kár
A csővezetékek vagy a berendezés szerelvényeinek csatlakoztatása további
igénybevételnek teheti ki az készüléket.
• A csővezetékeket erős- és nyomatékmentesen csatlakoztassuk, és
rezgésmentesen fektessük.
• Szükség esetén gondoskodjunk a csővezetékek vagy szerelvények
megtámasztásáról.
•
Kérdések esetén forduljunk a Reflex After Sales & Service részleghez.
Az összeszereléshez az alábbi munkákat végezzük el:
•
Állítsuk be a készüléket.
• Töltsük ki az alaptartályt és esetleg ha vannak, a követő tartályokat.
• Hozzuk létre a vezérlőegység víz oldali csatlakozásait a berendezés felé.
•
A sorkapocs bekötési terv szerint hozzuk létre az interfészeket.
• Egymás között csatlakoztassuk az opcionális követő tartályokat és az
alaptartályt.

Tudnivaló!
Szereléskor vegyük figyelembe a szerelvények kezelését és a
csatlakozó vezetékek befolyási lehetőségeit.
7.3.1 Elhelyezés
Határozzuk meg a vezérlőegység, az alaptartályok és adott esetben a kiegészítő
tartályok helyzetét.
•
Variomat 2-1:
– A vezérlőegységet az alaptartály mindkét oldalán vagy előtt lehet
felállítani. A vezérlőegységnek az alaptartályhoz képest mért távolsága
a csomagban található csatlakozókészlet hosszából adódik.
•
Variomat 2-2:
– A vezérlőegységet az alaptartály jobb és bal oldalán lehet felállítani. A
vezérlőegységnek az alaptartályhoz képest mért távolsága a
csomagban található csatlakozókészlet hosszából adódik.
Az tartályokhoz való rászerelhető részek szerelése
7.3.2
A felszerelhető komponensek fóliatasakba vannak csomagolva és a tartályok egyik
lábához vannak rögzítve.
• Nyomáskiegyenlítő könyök (1).
• Reflex Exvoid előszerelt visszacsapó szeleppel (2)
• „LIS" súlymérőcella
A felszerelhető komponensek esetén az alábbi munkákat végezzük el:
1. Szereljük fel a Reflex Exvoid (2) készüléket a mindenkori tartály
csatlakozójára.
Távolítsuk el a védősapkát a visszacsapó szelepről.
2.
