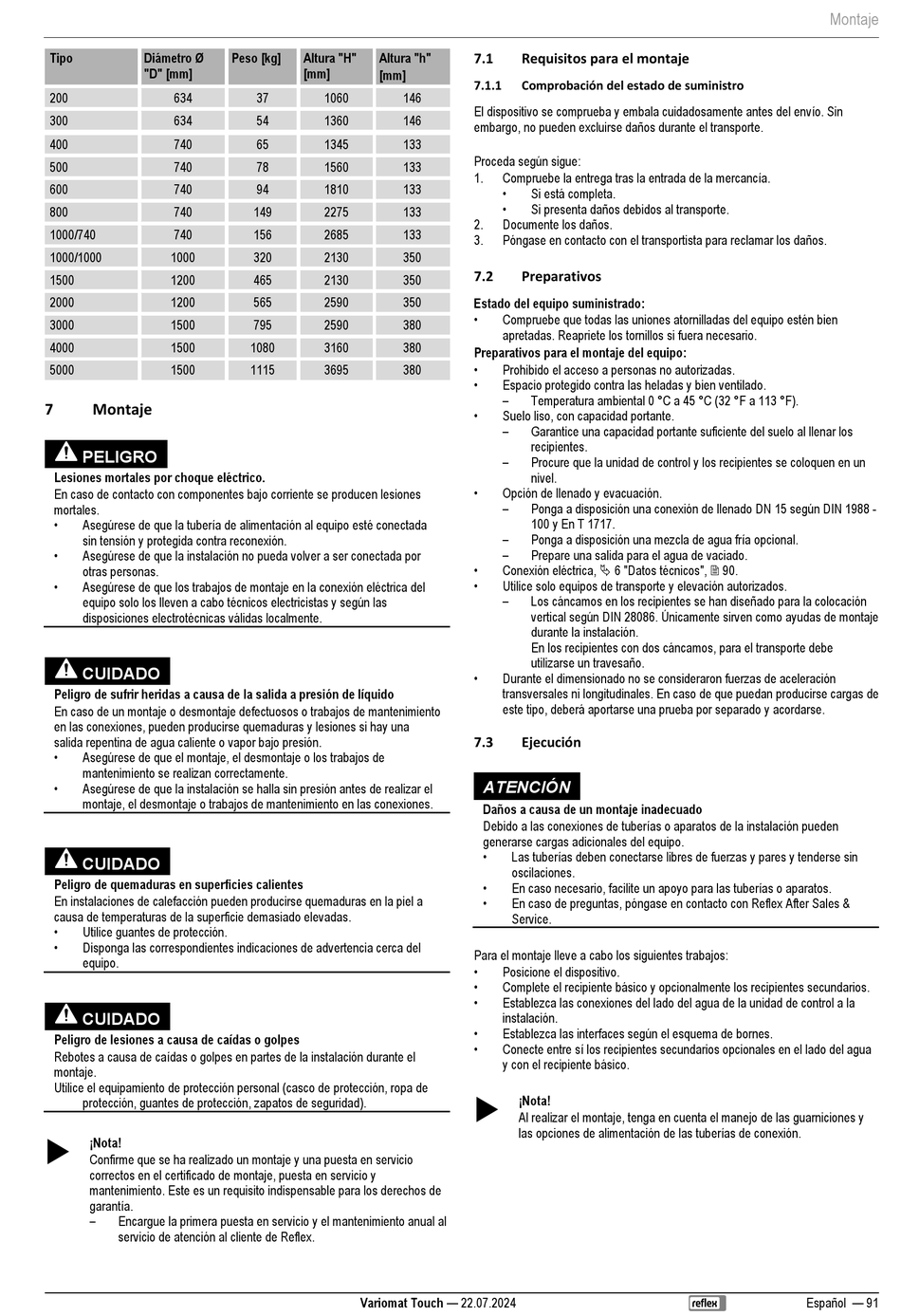

Tipo Diámetro Ø
"D" [mm]
200 634
300 634
400 740
500 740
600 740
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
7 Montaje
PELIGRO
Lesiones mortales por choque eléctrico.
En caso de contacto con componentes bajo corriente se producen lesiones
mortales.
•
Asegúrese de que la tubería de alimentación al equipo esté conectada
sin tensión y protegida contra reconexión.
•
Asegúrese de que la instalación no pueda volver a ser conectada por
otras personas.
•
Asegúrese de que los trabajos de montaje en la conexión eléctrica del
equipo solo los lleven a cabo técnicos electricistas y según las
disposiciones electrotécnicas válidas localmente.
CUIDADO
Peligro de sufrir heridas a causa de la salida a presión de líquido
En caso de un montaje o desmontaje defectuosos o trabajos de mantenimiento
en las conexiones, pueden producirse quemaduras y lesiones si hay una
salida repentina de agua caliente o vapor bajo presión.
•
Asegúrese de que el montaje, el desmontaje o los trabajos de
mantenimiento se realizan correctamente.
•
Asegúrese de que la instalación se halla sin presión antes de realizar el
montaje, el desmontaje o trabajos de mantenimiento en las conexiones.
CUIDADO
Peligro de quemaduras en superficies calientes
En instalaciones de calefacción pueden producirse quemaduras en la piel a
causa de temperaturas de la superficie demasiado elevadas.
•
Utilice guantes de protección.
•
Disponga las correspondientes indicaciones de advertencia cerca del
equipo.
CUIDADO
Peligro de lesiones a causa de caídas o golpes
Rebotes a causa de caídas o golpes en partes de la instalación durante el
montaje.
Utilice el equipamiento de protección personal (casco de protección, ropa de
protección, guantes de protección, zapatos de seguridad).

¡Nota!
Confirme que se ha realizado un montaje y una puesta en servicio
correctos en el certificado de montaje, puesta en servicio y
mantenimiento. Este es un requisito indispensable para los derechos de
garantía.
–
Encargue la primera puesta en servicio y el mantenimiento anual al
servicio de atención al cliente de Reflex.
Peso [kg] Altura "H" Altura "h"
[mm]
[mm]
37 1060
54 1360
65 1345
78 1560
94 1810
149 2275
156 2685
320 2130
465 2130
565 2590
795 2590
1080 3160
1115 3695
Variomat Touch — 22.07.2024
7.1 Requisitos para el montaje
7.1.1 Comprobación del estado de suministro
146
El dispositivo se comprueba y embala cuidadosamente antes del envío. Sin
146
embargo, no pueden excluirse daños durante el transporte.
133
Proceda según sigue:
133
1. Compruebe la entrega tras la entrada de la mercancía.
133 •
Si está completa.
•
Si presenta daños debidos al transporte.
133
2. Documente los daños.
133
3. Póngase en contacto con el transportista para reclamar los daños.
350
7.2 Preparativos
350
350
Estado del equipo suministrado:
•
Compruebe que todas las uniones atornilladas del equipo estén bien
380
apretadas. Reapriete los tornillos si fuera necesario.
380
Preparativos para el montaje del equipo:
•
380 Prohibido el acceso a personas no autorizadas.
•
Espacio protegido contra las heladas y bien ventilado.
–
Temperatura ambiental 0 °C a 45 °C (32 °F a 113 °F).
•
Suelo liso, con capacidad portante.
–
Garantice una capacidad portante suficiente del suelo al llenar los
recipientes.
–
Procure que la unidad de control y los recipientes se coloquen en un
nivel.
•
Opción de llenado y evacuación.
–
Ponga a disposición una conexión de llenado DN 15 según DIN 1988 -
100 y En T 1717.
–
Ponga a disposición una mezcla de agua fría opcional.
–
Prepare una salida para el agua de vaciado.
•
Conexión eléctrica,  6 "Datos técnicos",  90.
•
Utilice solo equipos de transporte y elevación autorizados.
–
Los cáncamos en los recipientes se han diseñado para la colocación
vertical según DIN 28086. Únicamente sirven como ayudas de montaje
durante la instalación.
En los recipientes con dos cáncamos, para el transporte debe
utilizarse un travesaño.
•
Durante el dimensionado no se consideraron fuerzas de aceleración
transversales ni longitudinales. En caso de que puedan producirse cargas de
este tipo, deberá aportarse una prueba por separado y acordarse.
7.3 Ejecución
ATENCIÓN
Daños a causa de un montaje inadecuado
Debido a las conexiones de tuberías o aparatos de la instalación pueden
generarse cargas adicionales del equipo.
•
Las tuberías deben conectarse libres de fuerzas y pares y tenderse sin
oscilaciones.
•
En caso necesario, facilite un apoyo para las tuberías o aparatos.
•
En caso de preguntas, póngase en contacto con Reflex After Sales &
Service.
Para el montaje lleve a cabo los siguientes trabajos:
•
Posicione el dispositivo.
•
Complete el recipiente básico y opcionalmente los recipientes secundarios.
•
Establezca las conexiones del lado del agua de la unidad de control a la
instalación.
•
Establezca las interfaces según el esquema de bornes.
•
Conecte entre sí los recipientes secundarios opcionales en el lado del agua
y con el recipiente básico.

¡Nota!
Al realizar el montaje, tenga en cuenta el manejo de las guarniciones y
las opciones de alimentación de las tuberías de conexión.
