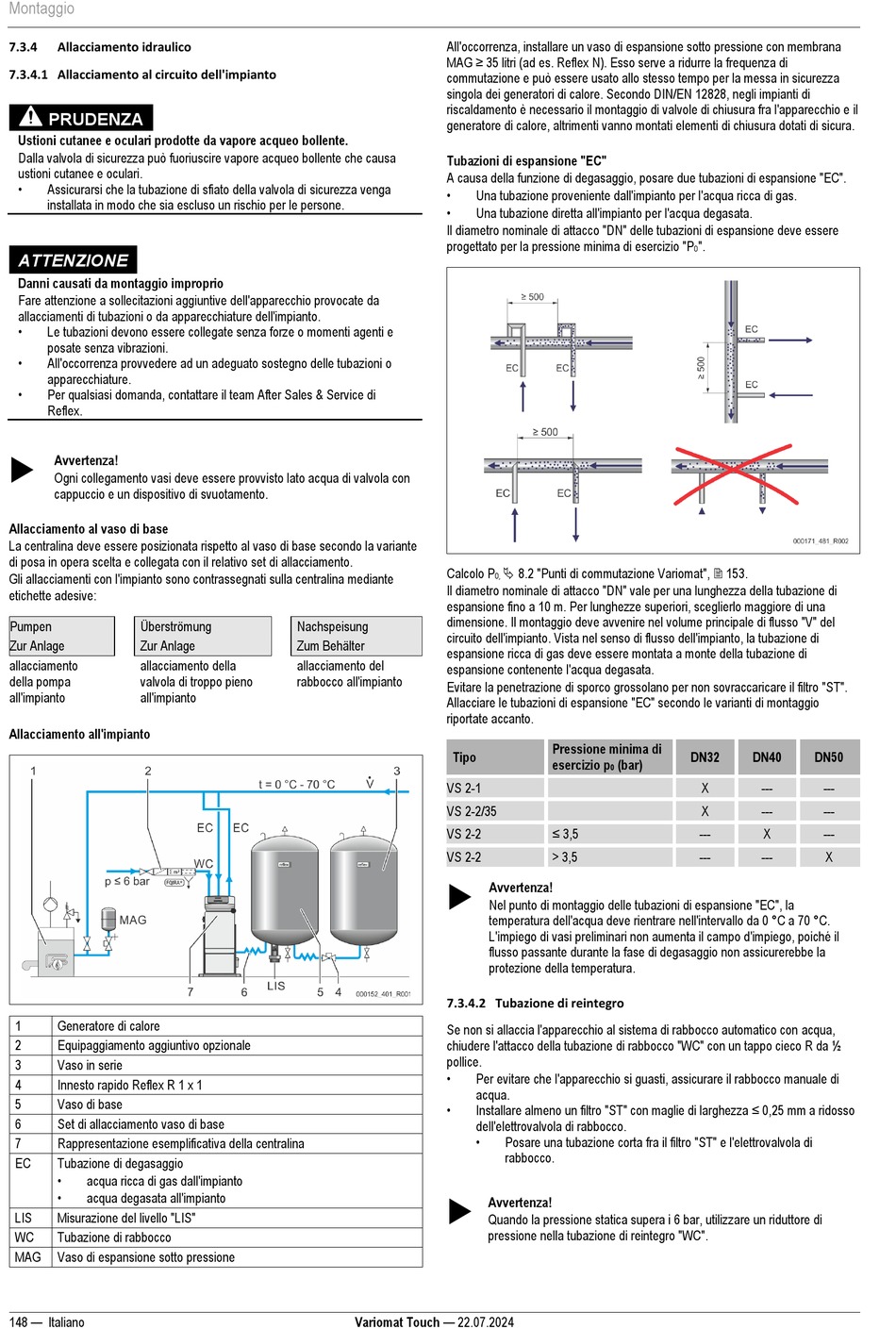

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 148

Montaggio
7.3.4 Allacciamento idraulico
7.3.4.1 Allacciamento al circuito dell'impianto
PRUDENZA
Ustioni cutanee e oculari prodotte da vapore acqueo bollente.
Dalla valvola di sicurezza può fuoriuscire vapore acqueo bollente che causa
ustioni cutanee e oculari.
•
Assicurarsi che la tubazione di sfiato della valvola di sicurezza venga
installata in modo che sia escluso un rischio per le persone.
ATTENZIONE
Danni causati da montaggio improprio
Fare attenzione a sollecitazioni aggiuntive dell'apparecchio provocate da
allacciamenti di tubazioni o da apparecchiature dell'impianto.
•
Le tubazioni devono essere collegate senza forze o momenti agenti e
posate senza vibrazioni.
•
All'occorrenza provvedere ad un adeguato sostegno delle tubazioni o
apparecchiature.
•
Per qualsiasi domanda, contattare il team After Sales & Service di
Reflex.

Avvertenza!
Ogni collegamento vasi deve essere provvisto lato acqua di valvola con
cappuccio e un dispositivo di svuotamento.
Allacciamento al vaso di base
La centralina deve essere posizionata rispetto al vaso di base secondo la variante
di posa in opera scelta e collegata con il relativo set di allacciamento.
Gli allacciamenti con l'impianto sono contrassegnati sulla centralina mediante
etichette adesive:
Pumpen Überströmung
Zur Anlage Zur Anlage
allacciamento allacciamento della
della pompa valvola di troppo pieno
all'impianto all'impianto
Allacciamento all'impianto
1 Generatore di calore
2 Equipaggiamento aggiuntivo opzionale
3 Vaso in serie
4 Innesto rapido Reflex R 1 x 1
5 Vaso di base
6 Set di allacciamento vaso di base
7 Rappresentazione esemplificativa della centralina
EC Tubazione di degasaggio
•
acqua ricca di gas dall'impianto
•
acqua degasata all'impianto
LIS Misurazione del livello "LIS"
WC Tubazione di rabbocco
MAG Vaso di espansione sotto pressione
148 — Italiano
All'occorrenza, installare un vaso di espansione sotto pressione con membrana
MAG ≥ 35 litri (ad es. Reflex N). Esso serve a ridurre la frequenza di
commutazione e può essere usato allo stesso tempo per la messa in sicurezza
singola dei generatori di calore. Secondo DIN/EN 12828, negli impianti di
riscaldamento è necessario il montaggio di valvole di chiusura fra l'apparecchio e il
generatore di calore, altrimenti vanno montati elementi di chiusura dotati di sicura.
Tubazioni di espansione "EC"
A causa della funzione di degasaggio, posare due tubazioni di espansione "EC".
•
•
Il diametro nominale di attacco "DN" delle tubazioni di espansione deve essere
progettato per la pressione minima di esercizio "P
Calcolo P
Il diametro nominale di attacco "DN" vale per una lunghezza della tubazione di
espansione fino a 10 m. Per lunghezze superiori, sceglierlo maggiore di una
dimensione. Il montaggio deve avvenire nel volume principale di flusso "V" del
Nachspeisung
circuito dell'impianto. Vista nel senso di flusso dell'impianto, la tubazione di
Zum Behälter
espansione ricca di gas deve essere montata a monte della tubazione di
allacciamento del
espansione contenente l'acqua degasata.
rabbocco all'impianto
Evitare la penetrazione di sporco grossolano per non sovraccaricare il filtro "ST".
Allacciare le tubazioni di espansione "EC" secondo le varianti di montaggio
riportate accanto.
Tipo
VS 2-1
VS 2-2/35
VS 2-2
VS 2-2

7.3.4.2 Tubazione di reintegro
Se non si allaccia l'apparecchio al sistema di rabbocco automatico con acqua,
chiudere l'attacco della tubazione di rabbocco "WC" con un tappo cieco R da ½
pollice.
•
•

Variomat Touch — 22.07.2024
Una tubazione proveniente dall'impianto per l'acqua ricca di gas.
Una tubazione diretta all'impianto per l'acqua degasata.
 8.2 "Punti di commutazione Variomat",  153.
0,
Pressione minima di
esercizio p (bar)
0
≤ 3,5
> 3,5
Avvertenza!
Nel punto di montaggio delle tubazioni di espansione "EC", la
temperatura dell'acqua deve rientrare nell'intervallo da 0 °C a 70 °C.
L'impiego di vasi preliminari non aumenta il campo d'impiego, poiché il
flusso passante durante la fase di degasaggio non assicurerebbe la
protezione della temperatura.
Per evitare che l'apparecchio si guasti, assicurare il rabbocco manuale di
acqua.
Installare almeno un filtro "ST" con maglie di larghezza ≤ 0,25 mm a ridosso
dell'elettrovalvola di rabbocco.
•
Posare una tubazione corta fra il filtro "ST" e l'elettrovalvola di
rabbocco.
Avvertenza!
Quando la pressione statica supera i 6 bar, utilizzare un riduttore di
pressione nella tubazione di reintegro "WC".
".
0
DN32 DN40 DN50
X --- ---
X --- ---
--- X ---
--- --- X
