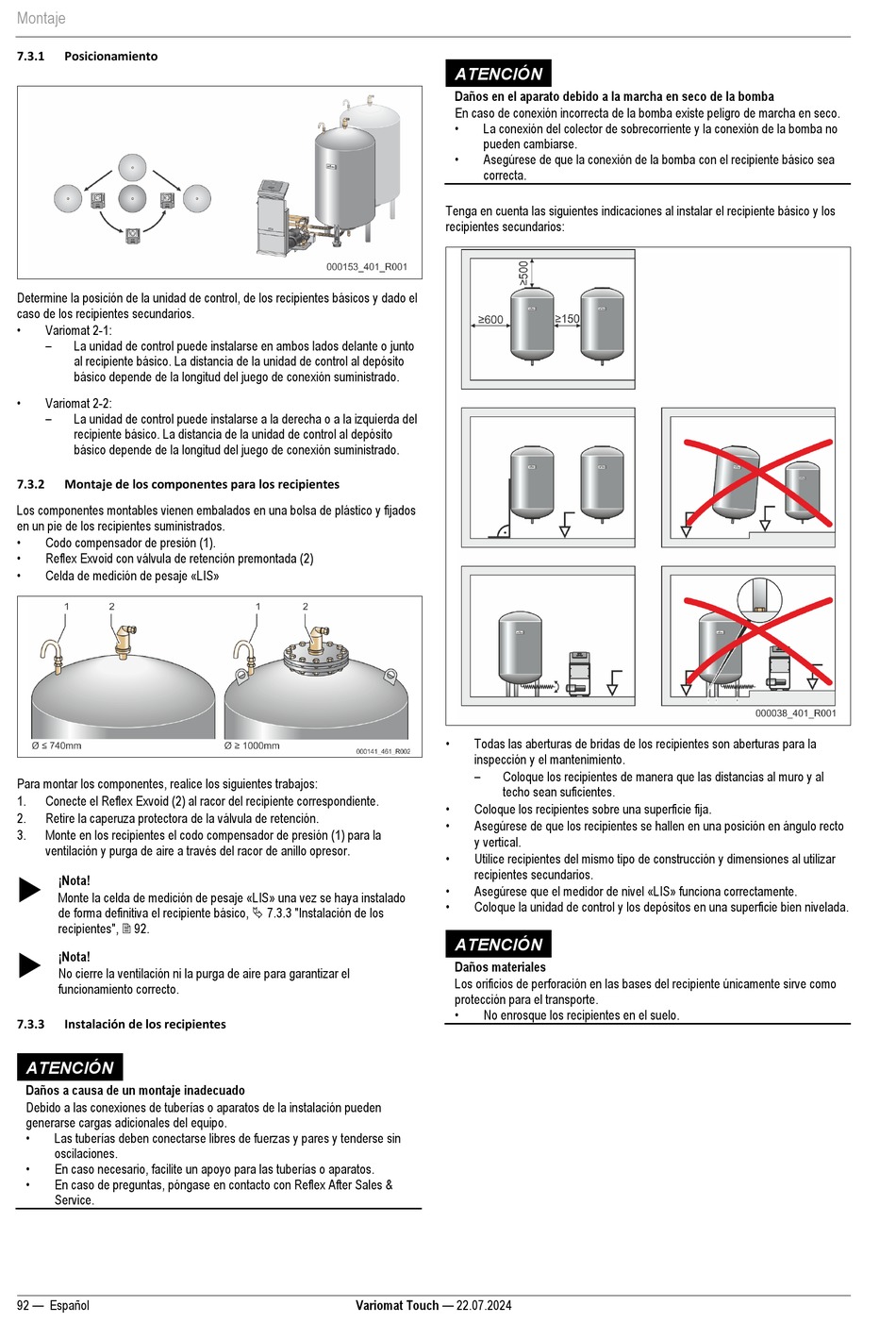

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 92

Montaje
7.3.1 Posicionamiento
Determine la posición de la unidad de control, de los recipientes básicos y dado el
caso de los recipientes secundarios.
•
Variomat 2-1:
–
La unidad de control puede instalarse en ambos lados delante o junto
al recipiente básico. La distancia de la unidad de control al depósito
básico depende de la longitud del juego de conexión suministrado.
•
Variomat 2-2:
–
La unidad de control puede instalarse a la derecha o a la izquierda del
recipiente básico. La distancia de la unidad de control al depósito
básico depende de la longitud del juego de conexión suministrado.
7.3.2 Montaje de los componentes para los recipientes
Los componentes montables vienen embalados en una bolsa de plástico y fijados
en un pie de los recipientes suministrados.
•
Codo compensador de presión (1).
•
Reflex Exvoid con válvula de retención premontada (2)
•
Celda de medición de pesaje «LIS»
Para montar los componentes, realice los siguientes trabajos:
1. Conecte el Reflex Exvoid (2) al racor del recipiente correspondiente.
2. Retire la caperuza protectora de la válvula de retención.
3. Monte en los recipientes el codo compensador de presión (1) para la
ventilación y purga de aire a través del racor de anillo opresor.

¡Nota!
Monte la celda de medición de pesaje «LIS» una vez se haya instalado
de forma definitiva el recipiente básico,  7.3.3 "Instalación de los
recipientes",  92.

¡Nota!
No cierre la ventilación ni la purga de aire para garantizar el
funcionamiento correcto.
7.3.3 Instalación de los recipientes
ATENCIÓN
Daños a causa de un montaje inadecuado
Debido a las conexiones de tuberías o aparatos de la instalación pueden
generarse cargas adicionales del equipo.
•
Las tuberías deben conectarse libres de fuerzas y pares y tenderse sin
oscilaciones.
•
En caso necesario, facilite un apoyo para las tuberías o aparatos.
•
En caso de preguntas, póngase en contacto con Reflex After Sales &
Service.
92 — Español
ATENCIÓN
Daños en el aparato debido a la marcha en seco de la bomba
En caso de conexión incorrecta de la bomba existe peligro de marcha en seco.
•
La conexión del colector de sobrecorriente y la conexión de la bomba no
pueden cambiarse.
•
Asegúrese de que la conexión de la bomba con el recipiente básico sea
correcta.
Tenga en cuenta las siguientes indicaciones al instalar el recipiente básico y los
recipientes secundarios:
•
Todas las aberturas de bridas de los recipientes son aberturas para la
inspección y el mantenimiento.
–
Coloque los recipientes de manera que las distancias al muro y al
techo sean suficientes.
•
Coloque los recipientes sobre una superficie fija.
•
Asegúrese de que los recipientes se hallen en una posición en ángulo recto
y vertical.
•
Utilice recipientes del mismo tipo de construcción y dimensiones al utilizar
recipientes secundarios.
•
Asegúrese que el medidor de nivel «LIS» funciona correctamente.
•
Coloque la unidad de control y los depósitos en una superficie bien nivelada.
ATENCIÓN
Daños materiales
Los orificios de perforación en las bases del recipiente únicamente sirve como
protección para el transporte.
•
No enrosque los recipientes en el suelo.
