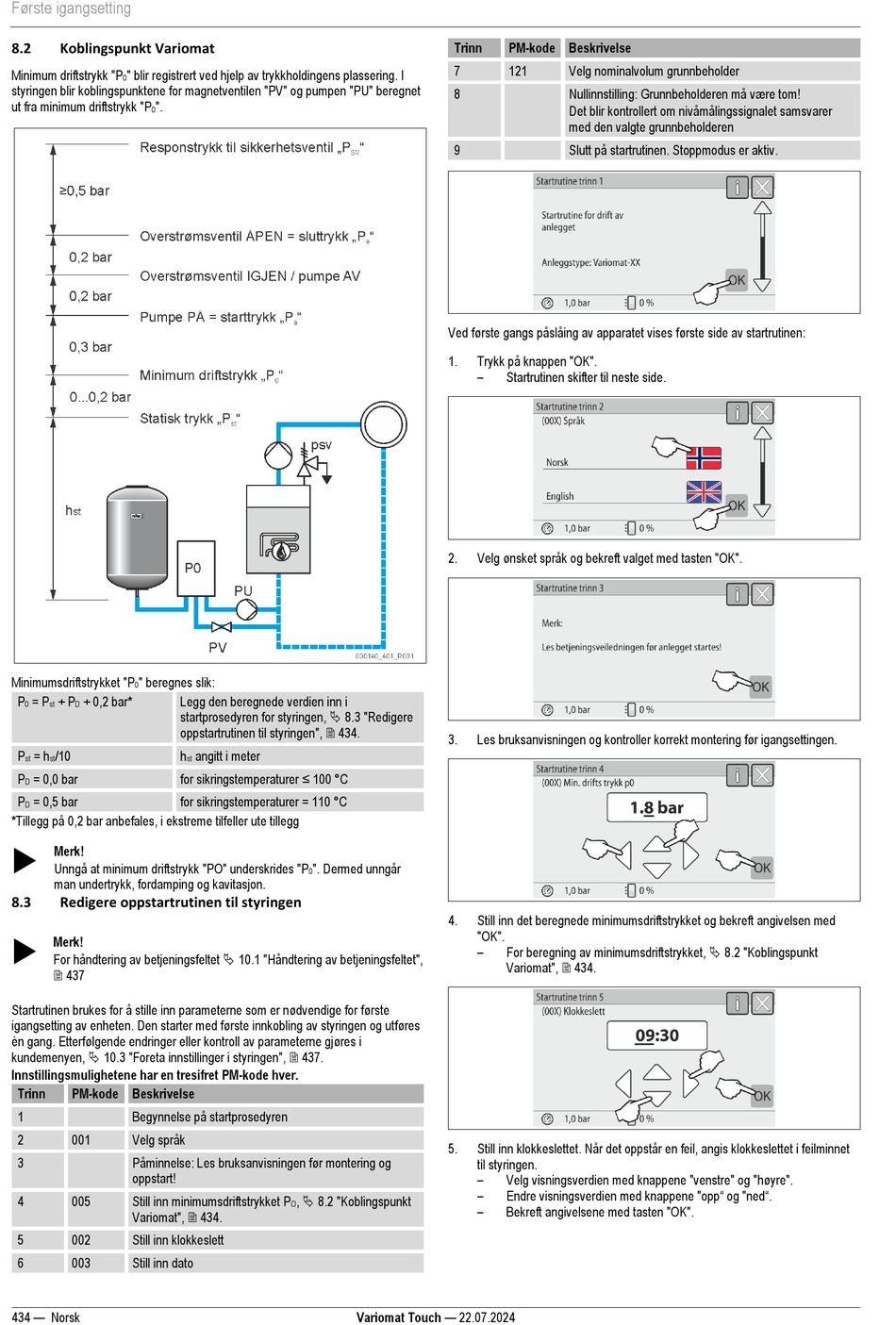

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 434

Første igangsetting
8.2 Koblingspunkt Variomat
Minimum driftstrykk "P " blir registrert ved hjelp av trykkholdingens plassering. I
0
styringen blir koblingspunktene for magnetventilen "PV" og pumpen "PU" beregnet
ut fra minimum driftstrykk "P ".
0
Minimumsdriftstrykket "P " beregnes slik:
0
P = P + P + 0,2 bar* Legg den beregnede verdien inn i
0 st D
startprosedyren for styringen,  8.3 "Redigere
oppstartrutinen til styringen",  434.
P = h /10 h
st st
for sikringstemperaturer ≤ 100 °C
P = 0,0 bar
D
P = 0,5 bar for sikringstemperaturer = 110 °C
D
*Tillegg på 0,2 bar anbefales, i ekstreme tilfeller ute tillegg

Merk!
Unngå at minimum driftstrykk "PO" underskrides "P
man undertrykk, fordamping og kavitasjon.
8.3 Redigere oppstartrutinen til styringen

Merk!
For håndtering av betjeningsfeltet  10.1 "Håndtering av betjeningsfeltet",
 437
Startrutinen brukes for å stille inn parameterne som er nødvendige for første
igangsetting av enheten. Den starter med første innkobling av styringen og utføres
én gang. Etterfølgende endringer eller kontroll av parameterne gjøres i
kundemenyen,  10.3 "Foreta innstillinger i styringen",  437.
Innstillingsmulighetene har en tresifret PM-kode hver.
Trinn PM-kode Beskrivelse
1 Begynnelse på startprosedyren
2 001 Velg språk
3 Påminnelse: Les bruksanvisningen før montering og
oppstart!
4 005 Still inn minimumsdriftstrykket P
Variomat",  434.
5 002 Still inn klokkeslett
6 003 Still inn dato
434 — Norsk
angitt i meter
st
". Dermed unngår
0
,  8.2 "Koblingspunkt
O
Trinn PM-kode Beskrivelse
7 121
8
9
Ved første gangs påslåing av apparatet vises første side av startrutinen:
1. Trykk på knappen "OK".
–
Startrutinen skifter til neste side.
2. Velg ønsket språk og bekreft valget med tasten "OK".
3. Les bruksanvisningen og kontroller korrekt montering før igangsettingen.
4. Still inn det beregnede minimumsdriftstrykket og bekreft angivelsen med
"OK".
–
For beregning av minimumsdriftstrykket,  8.2 "Koblingspunkt
Variomat",  434.
5. Still inn klokkeslettet. Når det oppstår en feil, angis klokkeslettet i feilminnet
til styringen.
–
Velg visningsverdien med knappene "venstre" og "høyre".
– Endre visningsverdien med knappene "opp" og "ned".
–
Bekreft angivelsene med tasten "OK".
Variomat Touch — 22.07.2024
Velg nominalvolum grunnbeholder
Nullinnstilling: Grunnbeholderen må være tom!
Det blir kontrollert om nivåmålingssignalet samsvarer
med den valgte grunnbeholderen
Slutt på startrutinen. Stoppmodus er aktiv.
