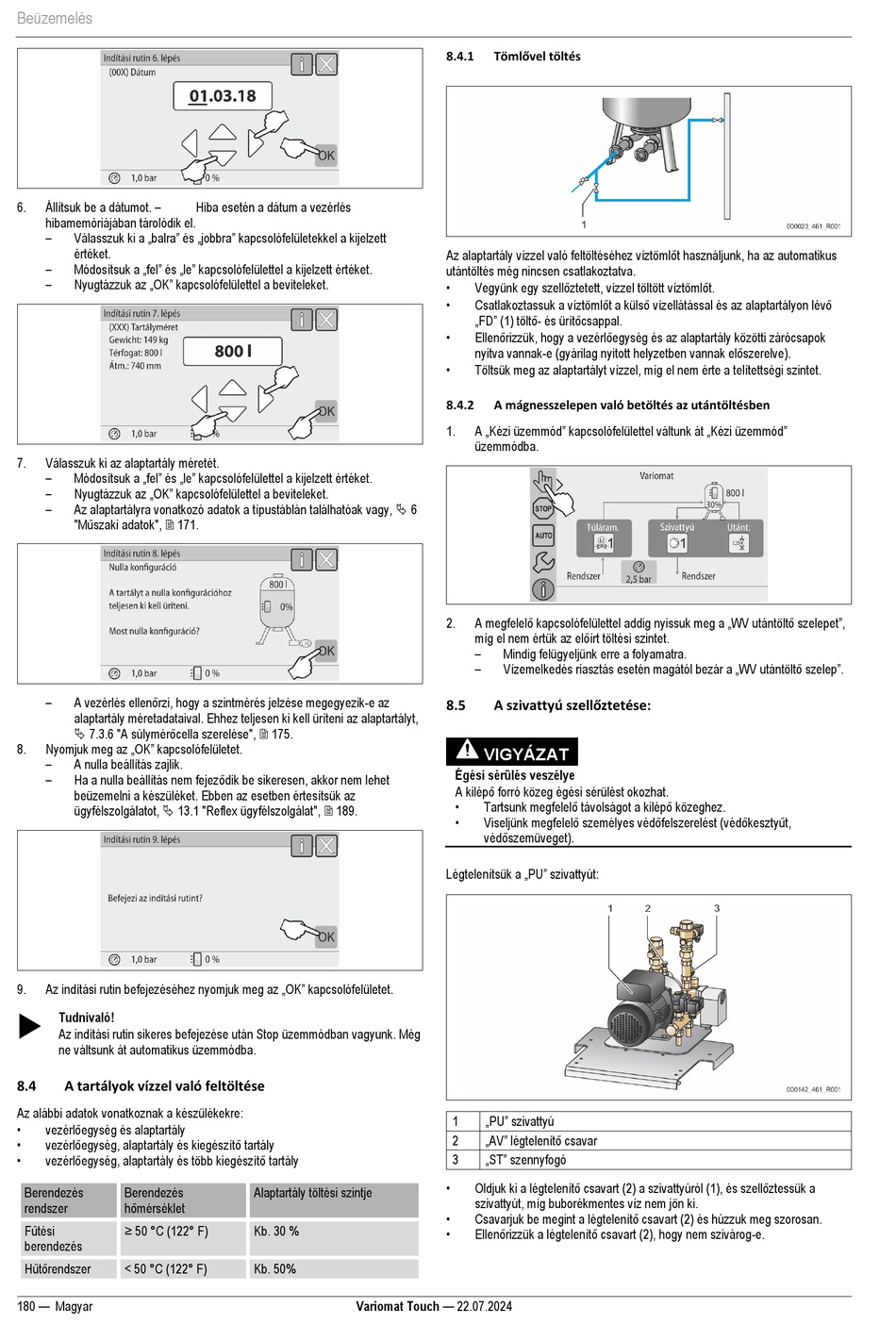

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 180

Beüzemelés
Állítsuk be a dátumot. –
6.
hibamemóriájában tárolódik el.
– Válasszuk ki a „balra" és „jobbra" kapcsolófelületekkel a kijelzett
értéket.
– Módosítsuk a „fel" és „le" kapcsolófelülettel a kijelzett értéket.
– Nyugtázzuk az „OK" kapcsolófelülettel a beviteleket.
7. Válasszuk ki az alaptartály méretét.
– Módosítsuk a „fel" és „le" kapcsolófelülettel a kijelzett értéket.
– Nyugtázzuk az „OK" kapcsolófelülettel a beviteleket.
–
Az alaptartályra vonatkozó adatok a típustáblán találhatóak vagy,  6
"Műszaki adatok",  171.
– A vezérlés ellenőrzi, hogy a szintmérés jelzése megegyezik-e az
alaptartály méretadataival. Ehhez teljesen ki kell üríteni az alaptartályt,
 7.3.6 "A súlymérőcella szerelése",  175.
Nyomjuk meg az „OK" kapcsolófelületet.
8.
–
A nulla beállítás zajlik.
– Ha a nulla beállítás nem fejeződik be sikeresen, akkor nem lehet
beüzemelni a készüléket. Ebben az esetben értesítsük az
ügyfélszolgálatot,  13.1 "Reflex ügyfélszolgálat",  189.
Az indítási rutin befejezéséhez nyomjuk meg az „OK" kapcsolófelületet.
9.

Tudnivaló!
Az indítási rutin sikeres befejezése után Stop üzemmódban vagyunk. Még
ne váltsunk át automatikus üzemmódba.
8.4 A tartályok vízzel való feltöltése
Az alábbi adatok vonatkoznak a készülékekre:
• vezérlőegység és alaptartály
• vezérlőegység, alaptartály és kiegészítő tartály
• vezérlőegység, alaptartály és több kiegészítő tartály
Berendezés Berendezés
hőmérséklet
rendszer
Fűtési ≥ 50 °C (122° F)
berendezés
Hűtőrendszer
< 50 °C (122° F)
180 — Magyar
Hiba esetén a dátum a vezérlés
Alaptartály töltési szintje
Kb. 30 %
Kb. 50%
Variomat Touch — 22.07.2024
Tömlővel töltés
8.4.1
Az alaptartály vízzel való feltöltéséhez víztömlőt használjunk, ha az automatikus
utántöltés még nincsen csatlakoztatva.
• Vegyünk egy szellőztetett, vízzel töltött víztömlőt.
• Csatlakoztassuk a víztömlőt a külső vízellátással és az alaptartályon lévő
„FD" (1) töltő- és ürítőcsappal.
• Ellenőrizzük, hogy a vezérlőegység és az alaptartály közötti zárócsapok
nyitva vannak-e (gyárilag nyitott helyzetben vannak előszerelve).
•
Töltsük meg az alaptartályt vízzel, míg el nem érte a telítettségi szintet.
8.4.2 A mágnesszelepen való betöltés az utántöltésben
A „Kézi üzemmód" kapcsolófelülettel váltunk át „Kézi üzemmód"
1.
üzemmódba.
A megfelelő kapcsolófelülettel addig nyissuk meg a „WV utántöltő szelepet",
2.
míg el nem értük az előírt töltési szintet.
–
Mindig felügyeljünk erre a folyamatra.
– Vízemelkedés riasztás esetén magától bezár a „WV utántöltő szelep".
A szivattyú szellőztetése:
8.5
VIGYÁZAT
Égési sérülés veszélye
A kilépő forró közeg égési sérülést okozhat.
• Tartsunk megfelelő távolságot a kilépő közeghez.
• Viseljünk megfelelő személyes védőfelszerelést (védőkesztyűt,
védőszemüveget).
Légtelenítsük a „PU" szivattyút:
„PU" szivattyú
1
„AV" légtelenítő csavar
2
„ST" szennyfogó
3
• Oldjuk ki a légtelenítő csavart (2) a szivattyúról (1), és szellőztessük a
szivattyút, míg buborékmentes víz nem jön ki.
• Csavarjuk be megint a légtelenítő csavart (2) és húzzuk meg szorosan.
• Ellenőrizzük a légtelenítő csavart (2), hogy nem szivárog-e.
