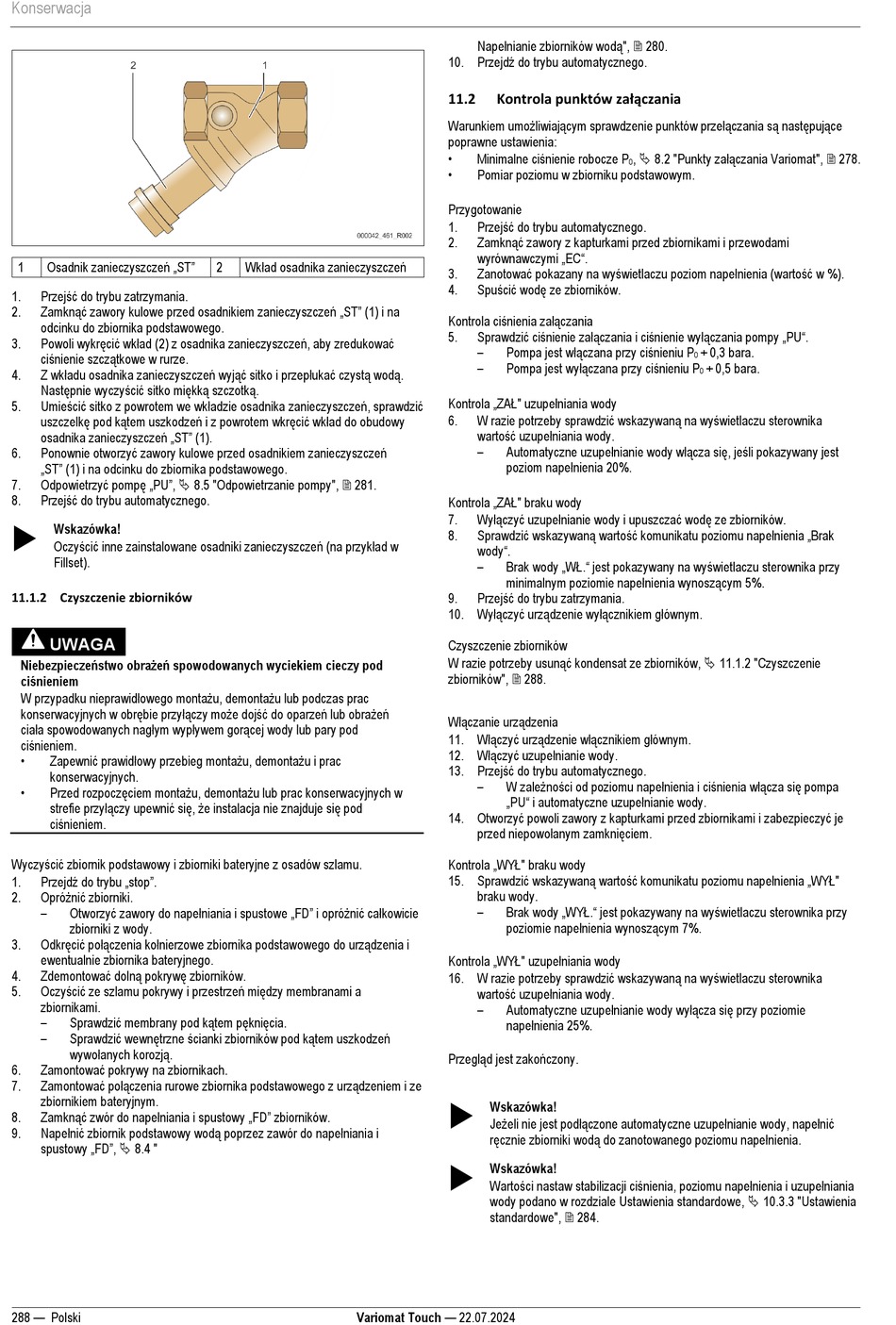

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 288

Konserwacja
Osadnik zanieczyszczeń „ST"
1
Przejść do trybu zatrzymania.
1.
Zamknąć zawory kulowe przed osadnikiem zanieczyszczeń „ST" (1) i na
2.
odcinku do zbiornika podstawowego.
Powoli wykręcić wkład (2) z osadnika zanieczyszczeń, aby zredukować
3.
ciśnienie szczątkowe w rurze.
Z wkładu osadnika zanieczyszczeń wyjąć sitko i przepłukać czystą wodą.
4.
Następnie wyczyścić sitko miękką szczotką.
Umieścić sitko z powrotem we wkładzie osadnika zanieczyszczeń, sprawdzić
5.
uszczelkę pod kątem uszkodzeń i z powrotem wkręcić wkład do obudowy
osadnika zanieczyszczeń „ST" (1).
Ponownie otworzyć zawory kulowe przed osadnikiem zanieczyszczeń
6.
„ST" (1) i na odcinku do zbiornika podstawowego.
Odpowietrzyć pompę „PU",  8.5 "Odpowietrzanie pompy",  281.
7.
Przejść do trybu automatycznego.
8.

Wskazówka!
Oczyścić inne zainstalowane osadniki zanieczyszczeń (na przykład w
Fillset).
11.1.2 Czyszczenie zbiorników
UWAGA
Niebezpieczeństwo obrażeń spowodowanych wyciekiem cieczy pod
ciśnieniem
W przypadku nieprawidłowego montażu, demontażu lub podczas prac
konserwacyjnych w obrębie przyłączy może dojść do oparzeń lub obrażeń
ciała spowodowanych nagłym wypływem gorącej wody lub pary pod
ciśnieniem.
• Zapewnić prawidłowy przebieg montażu, demontażu i prac
konserwacyjnych.
• Przed rozpoczęciem montażu, demontażu lub prac konserwacyjnych w
strefie przyłączy upewnić się, że instalacja nie znajduje się pod
ciśnieniem.
Wyczyścić zbiornik podstawowy i zbiorniki bateryjne z osadów szlamu.
Przejdź do trybu „stop".
1.
Opróżnić zbiorniki.
2.
– Otworzyć zawory do napełniania i spustowe „FD" i opróżnić całkowicie
zbiorniki z wody.
Odkręcić połączenia kołnierzowe zbiornika podstawowego do urządzenia i
3.
ewentualnie zbiornika bateryjnego.
Zdemontować dolną pokrywę zbiorników.
4.
Oczyścić ze szlamu pokrywy i przestrzeń między membranami a
5.
zbiornikami.
– Sprawdzić membrany pod kątem pęknięcia.
– Sprawdzić wewnętrzne ścianki zbiorników pod kątem uszkodzeń
wywołanych korozją.
Zamontować pokrywy na zbiornikach.
6.
Zamontować połączenia rurowe zbiornika podstawowego z urządzeniem i ze
7.
zbiornikiem bateryjnym.
Zamknąć zwór do napełniania i spustowy „FD" zbiorników.
8.
Napełnić zbiornik podstawowy wodą poprzez zawór do napełniania i
9.
spustowy „FD",  8.4 "
288 — Polski
Wkład osadnika zanieczyszczeń
2
Variomat Touch — 22.07.2024
Napełnianie zbiorników wodą",  280.
10. Przejdź do trybu automatycznego.
Kontrola punktów załączania
11.2
Warunkiem umożliwiającym sprawdzenie punktów przełączania są następujące
poprawne ustawienia:
• Minimalne ciśnienie robocze P
•
Pomiar poziomu w zbiorniku podstawowym.
Przygotowanie
Przejść do trybu automatycznego.
1.
Zamknąć zawory z kapturkami przed zbiornikami i przewodami
2.
wyrównawczymi „EC".
Zanotować pokazany na wyświetlaczu poziom napełnienia (wartość w %).
3.
Spuścić wodę ze zbiorników.
4.
Kontrola ciśnienia załączania
Sprawdzić ciśnienie załączania i ciśnienie wyłączania pompy „PU".
5.
– Pompa jest włączana przy ciśnieniu P
– Pompa jest wyłączana przy ciśnieniu P
Kontrola „ZAŁ" uzupełniania wody
W razie potrzeby sprawdzić wskazywaną na wyświetlaczu sterownika
6.
wartość uzupełniania wody.
– Automatyczne uzupełnianie wody włącza się, jeśli pokazywany jest
poziom napełnienia 20%.
Kontrola „ZAŁ" braku wody
Wyłączyć uzupełnianie wody i upuszczać wodę ze zbiorników.
7.
Sprawdzić wskazywaną wartość komunikatu poziomu napełnienia „Brak
8.
wody".
– Brak wody „WŁ." jest pokazywany na wyświetlaczu sterownika przy
minimalnym poziomie napełnienia wynoszącym 5%.
Przejść do trybu zatrzymania.
9.
10. Wyłączyć urządzenie wyłącznikiem głównym.
Czyszczenie zbiorników
W razie potrzeby usunąć kondensat ze zbiorników,  11.1.2 "Czyszczenie
zbiorników",  288.
Włączanie urządzenia
11. Włączyć urządzenie włącznikiem głównym.
12. Włączyć uzupełnianie wody.
13. Przejść do trybu automatycznego.
– W zależności od poziomu napełnienia i ciśnienia włącza się pompa
„PU" i automatyczne uzupełnianie wody.
14. Otworzyć powoli zawory z kapturkami przed zbiornikami i zabezpieczyć je
przed niepowołanym zamknięciem.
Kontrola „WYŁ" braku wody
15. Sprawdzić wskazywaną wartość komunikatu poziomu napełnienia „WYŁ"
braku wody.
– Brak wody „WYŁ." jest pokazywany na wyświetlaczu sterownika przy
poziomie napełnienia wynoszącym 7%.
Kontrola „WYŁ" uzupełniania wody
16. W razie potrzeby sprawdzić wskazywaną na wyświetlaczu sterownika
wartość uzupełniania wody.
– Automatyczne uzupełnianie wody wyłącza się przy poziomie
napełnienia 25%.
Przegląd jest zakończony.

Wskazówka!
Jeżeli nie jest podłączone automatyczne uzupełnianie wody, napełnić
ręcznie zbiorniki wodą do zanotowanego poziomu napełnienia.

Wskazówka!
Wartości nastaw stabilizacji ciśnienia, poziomu napełnienia i uzupełniania
wody podano w rozdziale Ustawienia standardowe,  10.3.3 "Ustawienia
standardowe",  284.
,  8.2 "Punkty załączania Variomat",  278.
0
+ 0,3 bara.
0
+ 0,5 bara.
0
