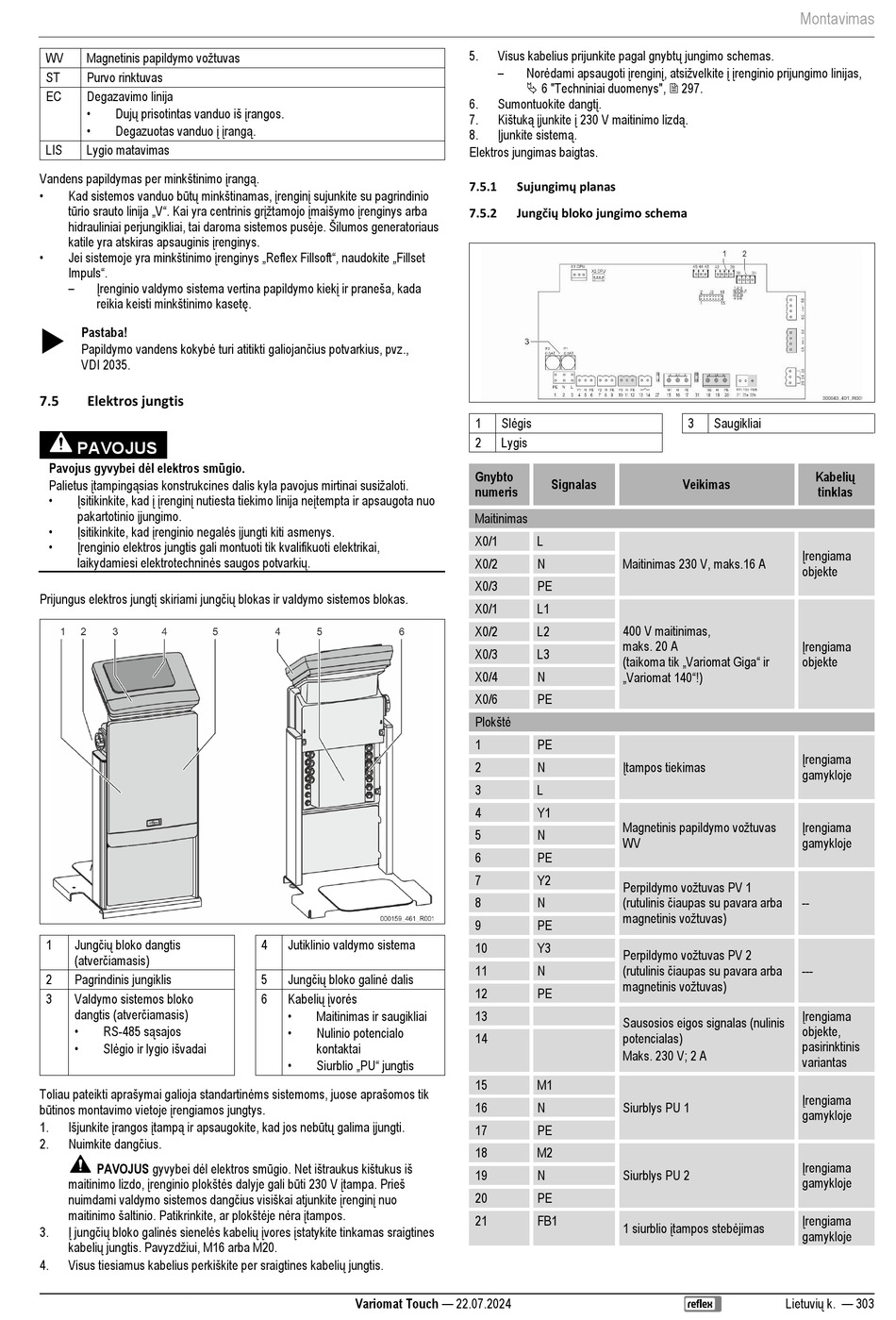

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 303

Magnetinis papildymo vožtuvas
WV
ST Purvo rinktuvas
EC Degazavimo linija
• Dujų prisotintas vanduo iš įrangos.
• Degazuotas vanduo į įrangą.
LIS Lygio matavimas
Vandens papildymas per minkštinimo įrangą.
• Kad sistemos vanduo būtų minkštinamas, įrenginį sujunkite su pagrindinio
tūrio srauto linija „V". Kai yra centrinis grįžtamojo įmaišymo įrenginys arba
hidrauliniai perjungikliai, tai daroma sistemos pusėje. Šilumos generatoriaus
katile yra atskiras apsauginis įrenginys.
• Jei sistemoje yra minkštinimo įrenginys „Reflex Fillsoft", naudokite „Fillset
Impuls".
– Įrenginio valdymo sistema vertina papildymo kiekį ir praneša, kada
reikia keisti minkštinimo kasetę.

Pastaba!
Papildymo vandens kokybė turi atitikti galiojančius potvarkius, pvz.,
VDI 2035.
7.5 Elektros jungtis
PAVOJUS
Pavojus gyvybei dėl elektros smūgio.
Palietus įtampingąsias konstrukcines dalis kyla pavojus mirtinai susižaloti.
• Įsitikinkite, kad į įrenginį nutiesta tiekimo linija neįtempta ir apsaugota nuo
pakartotinio įjungimo.
• Įsitikinkite, kad įrenginio negalės įjungti kiti asmenys.
• Įrenginio elektros jungtis gali montuoti tik kvalifikuoti elektrikai,
laikydamiesi elektrotechninės saugos potvarkių.
Prijungus elektros jungtį skiriami jungčių blokas ir valdymo sistemos blokas.
Jungčių bloko dangtis
1
(atverčiamasis)
2 Pagrindinis jungiklis
3 Valdymo sistemos bloko
dangtis (atverčiamasis)
• RS-485 sąsajos
• Slėgio ir lygio išvadai
Toliau pateikti aprašymai galioja standartinėms sistemoms, juose aprašomos tik
būtinos montavimo vietoje įrengiamos jungtys.
Išjunkite įrangos įtampą ir apsaugokite, kad jos nebūtų galima įjungti.
1.
Nuimkite dangčius.
2.
PAVOJUS gyvybei dėl elektros smūgio. Net ištraukus kištukus iš
maitinimo lizdo, įrenginio plokštės dalyje gali būti 230 V įtampa. Prieš
nuimdami valdymo sistemos dangčius visiškai atjunkite įrenginį nuo
maitinimo šaltinio. Patikrinkite, ar plokštėje nėra įtampos.
Į jungčių bloko galinės sienelės kabelių įvores įstatykite tinkamas sraigtines
3.
kabelių jungtis. Pavyzdžiui, M16 arba M20.
Visus tiesiamus kabelius perkiškite per sraigtines kabelių jungtis.
4.
4 Jutiklinio valdymo sistema
Jungčių bloko galinė dalis
5
Kabelių įvorės
6
•
Maitinimas ir saugikliai
•
Nulinio potencialo
kontaktai
• Siurblio „PU" jungtis
Variomat Touch — 22.07.2024
Visus kabelius prijunkite pagal gnybtų jungimo schemas.
5.
– Norėdami apsaugoti įrenginį, atsižvelkite į įrenginio prijungimo linijas,
 6 "Techniniai duomenys",  297.
Sumontuokite dangtį.
6.
Kištuką įjunkite į 230 V maitinimo lizdą.
7.
Įjunkite sistemą.
8.
Elektros jungimas baigtas.
Sujungimų planas
7.5.1
Jungčių bloko jungimo schema
7.5.2
Slėgis
1
2 Lygis
Gnybto
Signalas
numeris
Maitinimas
X0/1 L
X0/2 N Maitinimas 230 V, maks.16 A
X0/3 PE
X0/1 L1
400 V maitinimas,
X0/2 L2
maks. 20 A
X0/3 L3
(taikoma tik „Variomat Giga" ir
„Variomat 140"!)
X0/4 N
X0/6 PE
Plokštė
1 PE
Įtampos tiekimas
2 N
3 L
4 Y1
Magnetinis papildymo vožtuvas
5 N
WV
6 PE
7 Y2
Perpildymo vožtuvas PV 1
(rutulinis čiaupas su pavara arba
8 N
magnetinis vožtuvas)
9 PE
10 Y3
Perpildymo vožtuvas PV 2
(rutulinis čiaupas su pavara arba
11 N
magnetinis vožtuvas)
12 PE
13
Sausosios eigos signalas (nulinis
14 potencialas)
Maks. 230 V; 2 A
15 M1
16 N Siurblys PU 1
17 PE
18 M2
19 N Siurblys PU 2
20 PE
21 FB1
1 siurblio įtampos stebėjimas
Montavimas
3 Saugikliai
Kabelių
Veikimas
tinklas
Įrengiama
objekte
Įrengiama
objekte
Įrengiama
gamykloje
Įrengiama
gamykloje
--
---
Įrengiama
objekte,
pasirinktinis
variantas
Įrengiama
gamykloje
Įrengiama
gamykloje
Įrengiama
gamykloje
Lietuvių k. — 303
