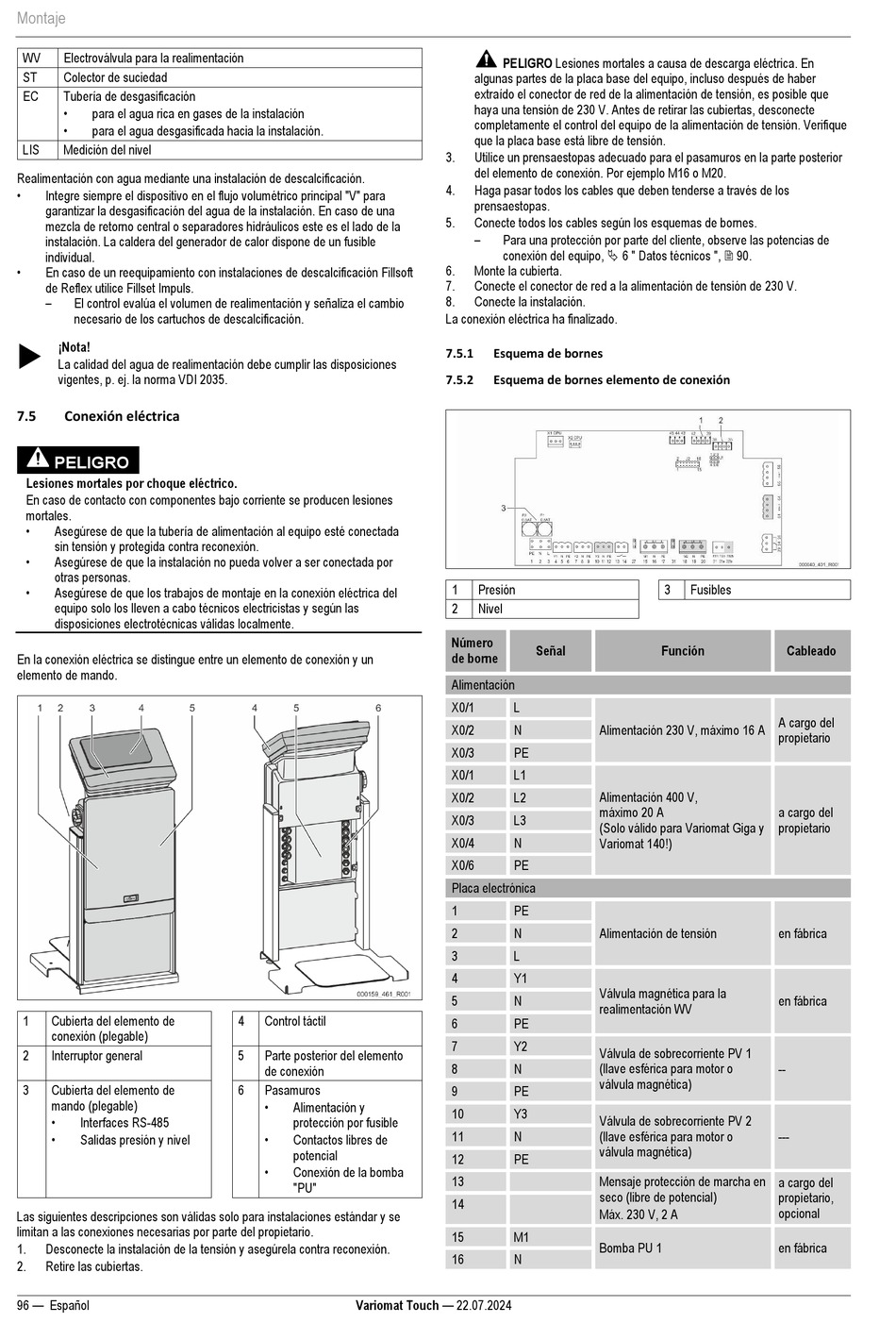

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 96

Montaje
WV Electroválvula para la realimentación
ST Colector de suciedad
EC Tubería de desgasificación
•
para el agua rica en gases de la instalación
•
para el agua desgasificada hacia la instalación.
LIS Medición del nivel
Realimentación con agua mediante una instalación de descalcificación.
•
Integre siempre el dispositivo en el flujo volumétrico principal "V" para
garantizar la desgasificación del agua de la instalación. En caso de una
mezcla de retorno central o separadores hidráulicos este es el lado de la
instalación. La caldera del generador de calor dispone de un fusible
individual.
•
En caso de un reequipamiento con instalaciones de descalcificación Fillsoft
de Reflex utilice Fillset Impuls.
–
El control evalúa el volumen de realimentación y señaliza el cambio
necesario de los cartuchos de descalcificación.

¡Nota!
La calidad del agua de realimentación debe cumplir las disposiciones
vigentes, p. ej. la norma VDI 2035.
7.5 Conexión eléctrica
PELIGRO
Lesiones mortales por choque eléctrico.
En caso de contacto con componentes bajo corriente se producen lesiones
mortales.
•
Asegúrese de que la tubería de alimentación al equipo esté conectada
sin tensión y protegida contra reconexión.
•
Asegúrese de que la instalación no pueda volver a ser conectada por
otras personas.
•
Asegúrese de que los trabajos de montaje en la conexión eléctrica del
equipo solo los lleven a cabo técnicos electricistas y según las
disposiciones electrotécnicas válidas localmente.
En la conexión eléctrica se distingue entre un elemento de conexión y un
elemento de mando.
1 Cubierta del elemento de
conexión (plegable)
2 Interruptor general
3 Cubierta del elemento de
mando (plegable)
•
Interfaces RS-485
•
Salidas presión y nivel
Las siguientes descripciones son válidas solo para instalaciones estándar y se
limitan a las conexiones necesarias por parte del propietario.
1. Desconecte la instalación de la tensión y asegúrela contra reconexión.
2. Retire las cubiertas.
96 — Español
4 Control táctil
5 Parte posterior del elemento
de conexión
6 Pasamuros
•
Alimentación y
protección por fusible
•
Contactos libres de
potencial
•
Conexión de la bomba
"PU"
Variomat Touch — 22.07.2024
PELIGRO Lesiones mortales a causa de descarga eléctrica. En
algunas partes de la placa base del equipo, incluso después de haber
extraído el conector de red de la alimentación de tensión, es posible que
haya una tensión de 230 V. Antes de retirar las cubiertas, desconecte
completamente el control del equipo de la alimentación de tensión. Verifique
que la placa base está libre de tensión.
3. Utilice un prensaestopas adecuado para el pasamuros en la parte posterior
del elemento de conexión. Por ejemplo M16 o M20.
4. Haga pasar todos los cables que deben tenderse a través de los
prensaestopas.
5. Conecte todos los cables según los esquemas de bornes.
–
Para una protección por parte del cliente, observe las potencias de
conexión del equipo,  6 " Datos técnicos ",  90.
6. Monte la cubierta.
7. Conecte el conector de red a la alimentación de tensión de 230 V.
8. Conecte la instalación.
La conexión eléctrica ha finalizado.
7.5.1 Esquema de bornes
7.5.2 Esquema de bornes elemento de conexión
1 Presión
2 Nivel
Número
Señal
de borne
Alimentación
X0/1 L
X0/2 N Alimentación 230 V, máximo 16 A
X0/3 PE
X0/1 L1
X0/2 L2 Alimentación 400 V,
máximo 20 A
X0/3 L3
(Solo válido para Variomat Giga y
X0/4 N
Variomat 140!)
X0/6 PE
Placa electrónica
1 PE
2 N Alimentación de tensión
3 L
4 Y1
Válvula magnética para la
5 N
realimentación WV
6 PE
7 Y2
Válvula de sobrecorriente PV 1
8 N (llave esférica para motor o
válvula magnética)
9 PE
10 Y3
Válvula de sobrecorriente PV 2
11 N (llave esférica para motor o
válvula magnética)
12 PE
13 Mensaje protección de marcha en
seco (libre de potencial)
14
Máx. 230 V, 2 A
15 M1
Bomba PU 1
16 N
3 Fusibles
Función Cableado
A cargo del
propietario
a cargo del
propietario
en fábrica
en fábrica
--
---
a cargo del
propietario,
opcional
en fábrica
