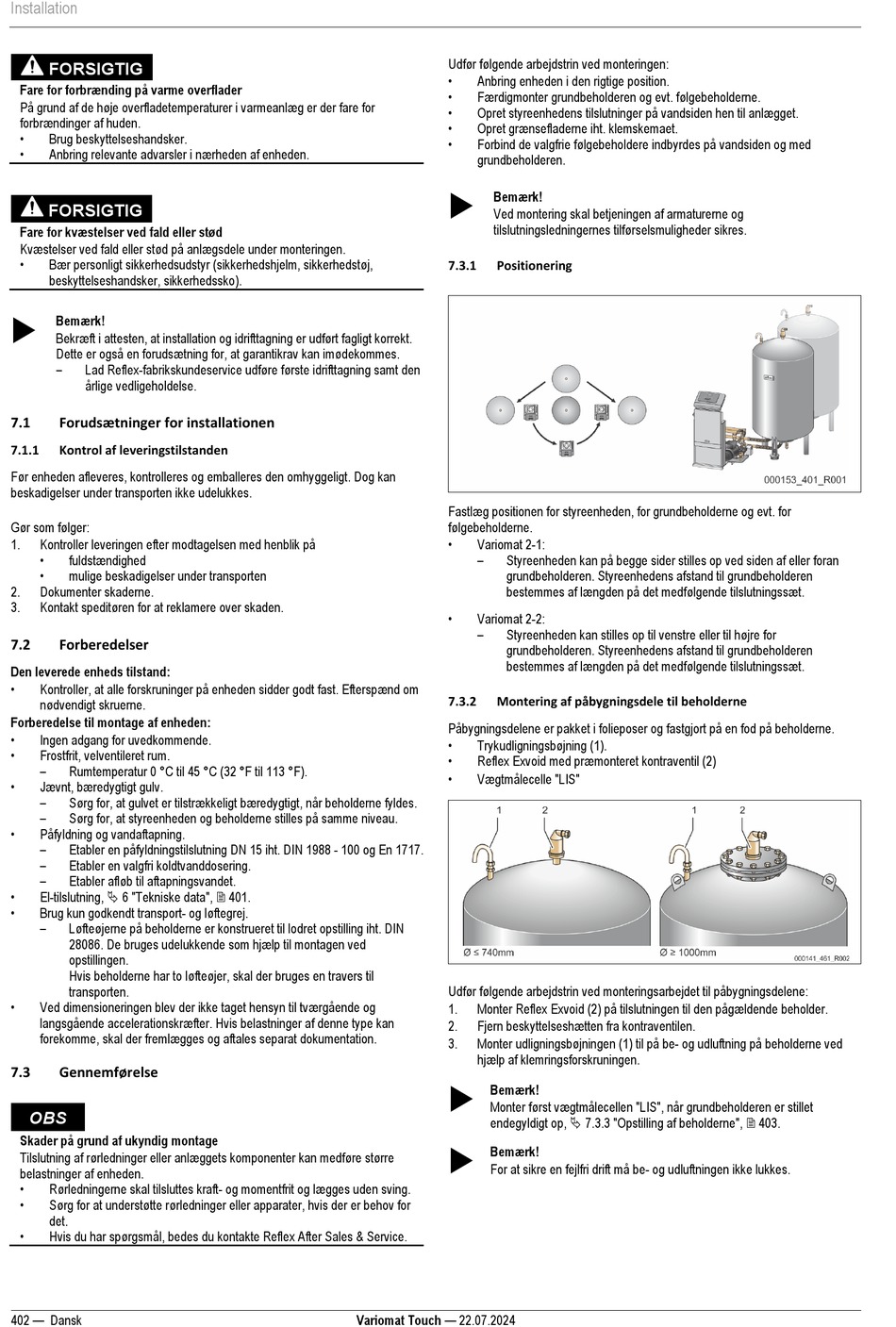

Installation
FORSIGTIG
Fare for forbrænding på varme overflader
På grund af de høje overfladetemperaturer i varmeanlæg er der fare for
forbrændinger af huden.
•
Brug beskyttelseshandsker.
•
Anbring relevante advarsler i nærheden af enheden.
FORSIGTIG
Fare for kvæstelser ved fald eller stød
Kvæstelser ved fald eller stød på anlægsdele under monteringen.
•
Bær personligt sikkerhedsudstyr (sikkerhedshjelm, sikkerhedstøj,
beskyttelseshandsker, sikkerhedssko).

Bemærk!
Bekræft i attesten, at installation og idrifttagning er udført fagligt korrekt.
Dette er også en forudsætning for, at garantikrav kan imødekommes.
–
Lad Reflex-fabrikskundeservice udføre første idrifttagning samt den
årlige vedligeholdelse.
7.1 Forudsætninger for installationen
7.1.1 Kontrol af leveringstilstanden
Før enheden afleveres, kontrolleres og emballeres den omhyggeligt. Dog kan
beskadigelser under transporten ikke udelukkes.
Gør som følger:
1. Kontroller leveringen efter modtagelsen med henblik på
•
fuldstændighed
•
mulige beskadigelser under transporten
2. Dokumenter skaderne.
3. Kontakt speditøren for at reklamere over skaden.
7.2 Forberedelser
Den leverede enheds tilstand:
•
Kontroller, at alle forskruninger på enheden sidder godt fast. Efterspænd om
nødvendigt skruerne.
Forberedelse til montage af enheden:
•
Ingen adgang for uvedkommende.
•
Frostfrit, velventileret rum.
–
Rumtemperatur 0 °C til 45 °C (32 °F til 113 °F).
•
Jævnt, bæredygtigt gulv.
–
Sørg for, at gulvet er tilstrækkeligt bæredygtigt, når beholderne fyldes.
–
Sørg for, at styreenheden og beholderne stilles på samme niveau.
•
Påfyldning og vandaftapning.
–
Etabler en påfyldningstilslutning DN 15 iht. DIN 1988 - 100 og En 1717.
–
Etabler en valgfri koldtvanddosering.
–
Etabler afløb til aftapningsvandet.
•
El-tilslutning,  6 "Tekniske data",  401.
•
Brug kun godkendt transport- og løftegrej.
–
Løfteøjerne på beholderne er konstrueret til lodret opstilling iht. DIN
28086. De bruges udelukkende som hjælp til montagen ved
opstillingen.
Hvis beholderne har to løfteøjer, skal der bruges en travers til
transporten.
•
Ved dimensioneringen blev der ikke taget hensyn til tværgående og
langsgående accelerationskræfter. Hvis belastninger af denne type kan
forekomme, skal der fremlægges og aftales separat dokumentation.
7.3 Gennemførelse
OBS
Skader på grund af ukyndig montage
Tilslutning af rørledninger eller anlæggets komponenter kan medføre større
belastninger af enheden.
•
Rørledningerne skal tilsluttes kraft- og momentfrit og lægges uden sving.
•
Sørg for at understøtte rørledninger eller apparater, hvis der er behov for
det.
•
Hvis du har spørgsmål, bedes du kontakte Reflex After Sales & Service.
402 — Dansk
Udfør følgende arbejdstrin ved monteringen:
•
Anbring enheden i den rigtige position.
•
Færdigmonter grundbeholderen og evt. følgebeholderne.
•
Opret styreenhedens tilslutninger på vandsiden hen til anlægget.
•
Opret grænsefladerne iht. klemskemaet.
•
Forbind de valgfrie følgebeholdere indbyrdes på vandsiden og med
grundbeholderen.

Bemærk!
Ved montering skal betjeningen af armaturerne og
tilslutningsledningernes tilførselsmuligheder sikres.
7.3.1 Positionering
Fastlæg positionen for styreenheden, for grundbeholderne og evt. for
følgebeholderne.
•
Variomat 2-1:
–
Styreenheden kan på begge sider stilles op ved siden af eller foran
grundbeholderen. Styreenhedens afstand til grundbeholderen
bestemmes af længden på det medfølgende tilslutningssæt.
•
Variomat 2-2:
–
Styreenheden kan stilles op til venstre eller til højre for
grundbeholderen. Styreenhedens afstand til grundbeholderen
bestemmes af længden på det medfølgende tilslutningssæt.
7.3.2 Montering af påbygningsdele til beholderne
Påbygningsdelene er pakket i folieposer og fastgjort på en fod på beholderne.
•
Trykudligningsbøjning (1).
•
Reflex Exvoid med præmonteret kontraventil (2)
•
Vægtmålecelle "LIS"
Udfør følgende arbejdstrin ved monteringsarbejdet til påbygningsdelene:
1. Monter Reflex Exvoid (2) på tilslutningen til den pågældende beholder.
2. Fjern beskyttelseshætten fra kontraventilen.
3. Monter udligningsbøjningen (1) til på be- og udluftning på beholderne ved
hjælp af klemringsforskruningen.

Bemærk!
Monter først vægtmålecellen "LIS", når grundbeholderen er stillet
endegyldigt op,  7.3.3 "Opstilling af beholderne",  403.

Bemærk!
For at sikre en fejlfri drift må be- og udluftningen ikke lukkes.
