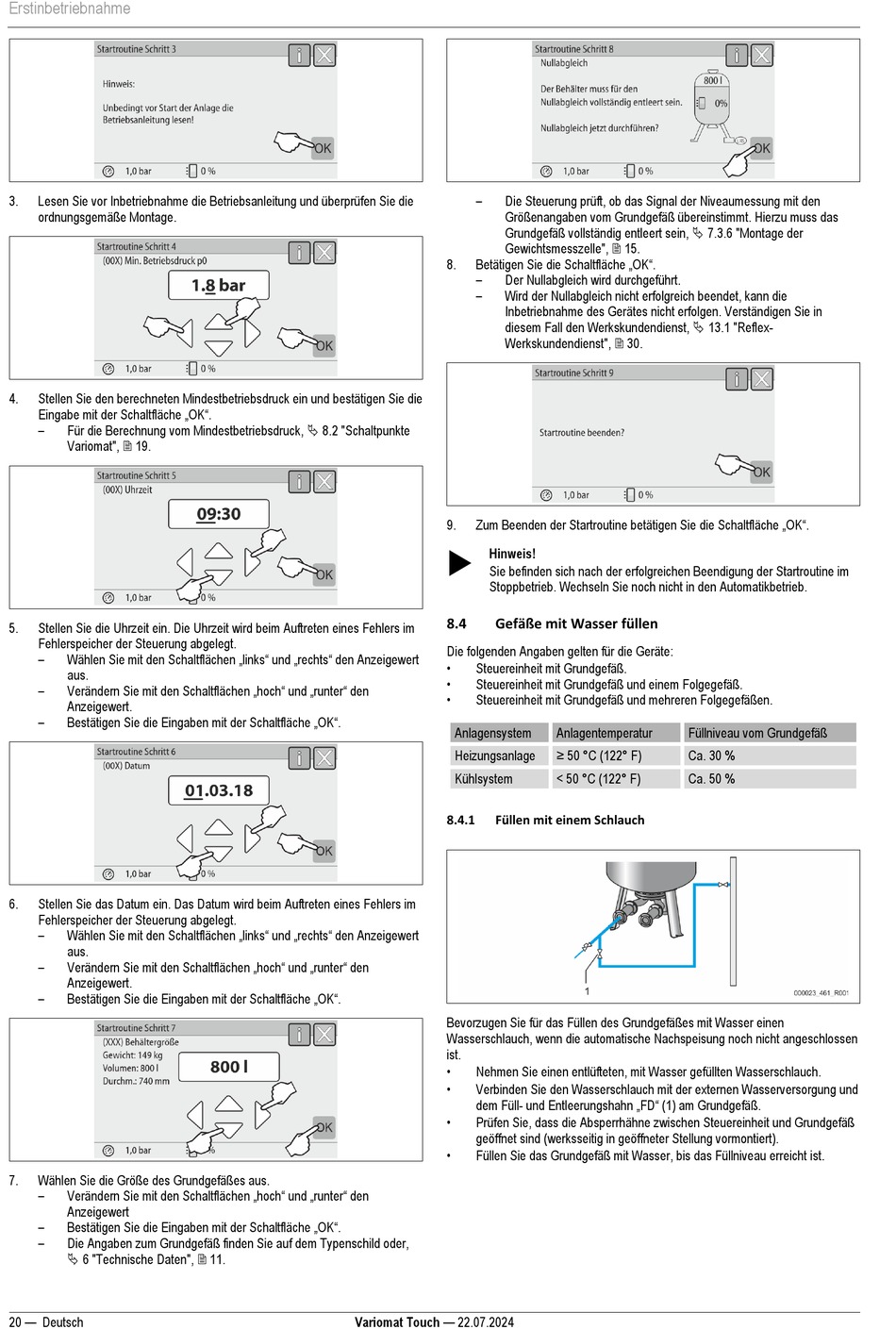

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 20

Erstinbetriebnahme
3. Lesen Sie vor Inbetriebnahme die Betriebsanleitung und überprüfen Sie die
ordnungsgemäße Montage.
4. Stellen Sie den berechneten Mindestbetriebsdruck ein und bestätigen Sie die
Eingabe mit der Schaltfläche „OK".
–
Für die Berechnung vom Mindestbetriebsdruck,  8.2 "Schaltpunkte
Variomat",  19.
5. Stellen Sie die Uhrzeit ein. Die Uhrzeit wird beim Auftreten eines Fehlers im
Fehlerspeicher der Steuerung abgelegt.
– Wählen Sie mit den Schaltflächen „links" und „rechts" den Anzeigewert
aus.
– Verändern Sie mit den Schaltflächen „hoch" und „runter" den
Anzeigewert.
– Bestätigen Sie die Eingaben mit der Schaltfläche „OK".
6. Stellen Sie das Datum ein. Das Datum wird beim Auftreten eines Fehlers im
Fehlerspeicher der Steuerung abgelegt.
– Wählen Sie mit den Schaltflächen „links" und „rechts" den Anzeigewert
aus.
– Verändern Sie mit den Schaltflächen „hoch" und „runter" den
Anzeigewert.
– Bestätigen Sie die Eingaben mit der Schaltfläche „OK".
7. Wählen Sie die Größe des Grundgefäßes aus.
– Verändern Sie mit den Schaltflächen „hoch" und „runter" den
Anzeigewert
– Bestätigen Sie die Eingaben mit der Schaltfläche „OK".
–
Die Angaben zum Grundgefäß finden Sie auf dem Typenschild oder,
 6 "Technische Daten",  11.
20 — Deutsch
–
Die Steuerung prüft, ob das Signal der Niveaumessung mit den
Größenangaben vom Grundgefäß übereinstimmt. Hierzu muss das
Grundgefäß vollständig entleert sein,  7.3.6 "Montage der
Gewichtsmesszelle",  15.
Betätigen Sie die Schaltfläche „OK".
8.
–
Der Nullabgleich wird durchgeführt.
–
Wird der Nullabgleich nicht erfolgreich beendet, kann die
Inbetriebnahme des Gerätes nicht erfolgen. Verständigen Sie in
diesem Fall den Werkskundendienst,  13.1 "Reflex-
Werkskundendienst",  30.
Zum Beenden der Startroutine betätigen Sie die Schaltfläche „OK".
9.

Hinweis!
Sie befinden sich nach der erfolgreichen Beendigung der Startroutine im
Stoppbetrieb. Wechseln Sie noch nicht in den Automatikbetrieb.
8.4 Gefäße mit Wasser füllen
Die folgenden Angaben gelten für die Geräte:
•
Steuereinheit mit Grundgefäß.
•
Steuereinheit mit Grundgefäß und einem Folgegefäß.
•
Steuereinheit mit Grundgefäß und mehreren Folgegefäßen.
Anlagensystem
Heizungsanlage
Kühlsystem
8.4.1 Füllen mit einem Schlauch
Bevorzugen Sie für das Füllen des Grundgefäßes mit Wasser einen
Wasserschlauch, wenn die automatische Nachspeisung noch nicht angeschlossen
ist.
•
Nehmen Sie einen entlüfteten, mit Wasser gefüllten Wasserschlauch.
•
Verbinden Sie den Wasserschlauch mit der externen Wasserversorgung und
dem Füll- und Entleerungshahn „FD" (1) am Grundgefäß.
•
Prüfen Sie, dass die Absperrhähne zwischen Steuereinheit und Grundgefäß
geöffnet sind (werksseitig in geöffneter Stellung vormontiert).
•
Füllen Sie das Grundgefäß mit Wasser, bis das Füllniveau erreicht ist.
Variomat Touch — 22.07.2024
Anlagentemperatur Füllniveau vom Grundgefäß
≥ 50 °C (122° F)
Ca. 30 %
< 50 °C (122° F) Ca. 50 %
