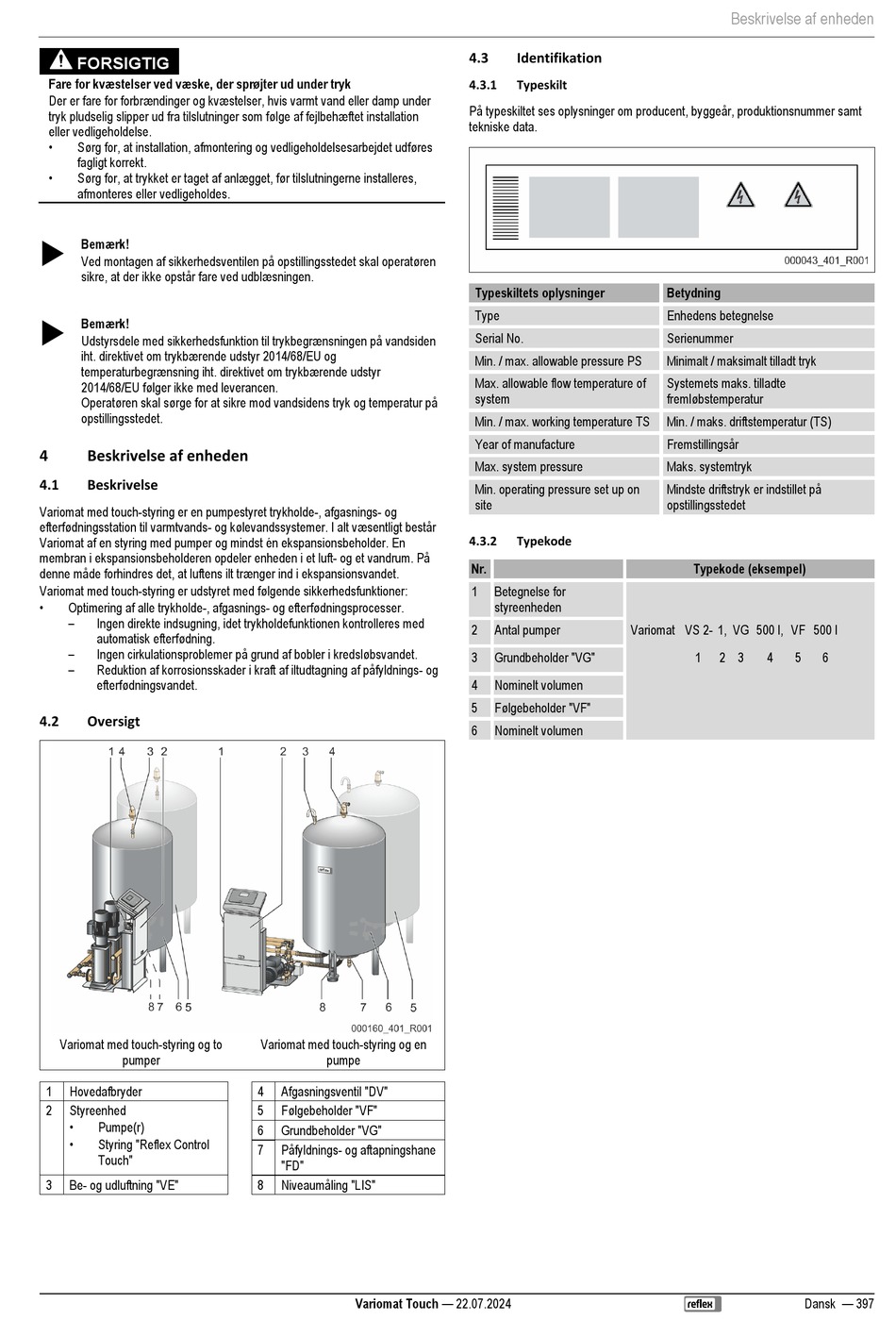

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 397

FORSIGTIG
Fare for kvæstelser ved væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp under
tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet installation
eller vedligeholdelse.
•
Sørg for, at installation, afmontering og vedligeholdelsesarbejdet udføres
fagligt korrekt.
•
Sørg for, at trykket er taget af anlægget, før tilslutningerne installeres,
afmonteres eller vedligeholdes.

Bemærk!
Ved montagen af sikkerhedsventilen på opstillingsstedet skal operatøren
sikre, at der ikke opstår fare ved udblæsningen.

Bemærk!
Udstyrsdele med sikkerhedsfunktion til trykbegrænsningen på vandsiden
iht. direktivet om trykbærende udstyr 2014/68/EU og
temperaturbegrænsning iht. direktivet om trykbærende udstyr
2014/68/EU følger ikke med leverancen.
Operatøren skal sørge for at sikre mod vandsidens tryk og temperatur på
opstillingsstedet.
4 Beskrivelse af enheden
4.1 Beskrivelse
Variomat med touch-styring er en pumpestyret trykholde-, afgasnings- og
efterfødningsstation til varmtvands- og kølevandssystemer. I alt væsentligt består
Variomat af en styring med pumper og mindst én ekspansionsbeholder. En
membran i ekspansionsbeholderen opdeler enheden i et luft- og et vandrum. På
denne måde forhindres det, at luftens ilt trænger ind i ekspansionsvandet.
Variomat med touch-styring er udstyret med følgende sikkerhedsfunktioner:
•
Optimering af alle trykholde-, afgasnings- og efterfødningsprocesser.
–
Ingen direkte indsugning, idet trykholdefunktionen kontrolleres med
automatisk efterfødning.
–
Ingen cirkulationsproblemer på grund af bobler i kredsløbsvandet.
–
Reduktion af korrosionsskader i kraft af iltudtagning af påfyldnings- og
efterfødningsvandet.
4.2 Oversigt
Variomat med touch-styring og to
pumper
1 Hovedafbryder
2 Styreenhed
•
Pumpe(r)
•
Styring "Reflex Control
Touch"
3 Be- og udluftning "VE"
Variomat med touch-styring og en
pumpe
4 Afgasningsventil "DV"
5 Følgebeholder "VF"
6 Grundbeholder "VG"
7 Påfyldnings- og aftapningshane
"FD"
8 Niveaumåling "LIS"
Variomat Touch — 22.07.2024
4.3 Identifikation
4.3.1 Typeskilt
På typeskiltet ses oplysninger om producent, byggeår, produktionsnummer samt
tekniske data.
Typeskiltets oplysninger
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2 Typekode
Nr.
1 Betegnelse for
styreenheden
2 Antal pumper Variomat VS 2- 1, VG 500 l, VF 500 l
3 Grundbeholder "VG"
4 Nominelt volumen
5 Følgebeholder "VF"
6 Nominelt volumen
Beskrivelse af enheden
Betydning
Enhedens betegnelse
Serienummer
Minimalt / maksimalt tilladt tryk
Systemets maks. tilladte
fremløbstemperatur
Min. / maks. driftstemperatur (TS)
Fremstillingsår
Maks. systemtryk
Mindste driftstryk er indstillet på
opstillingsstedet
Typekode (eksempel)
1 2 3 4 5 6
