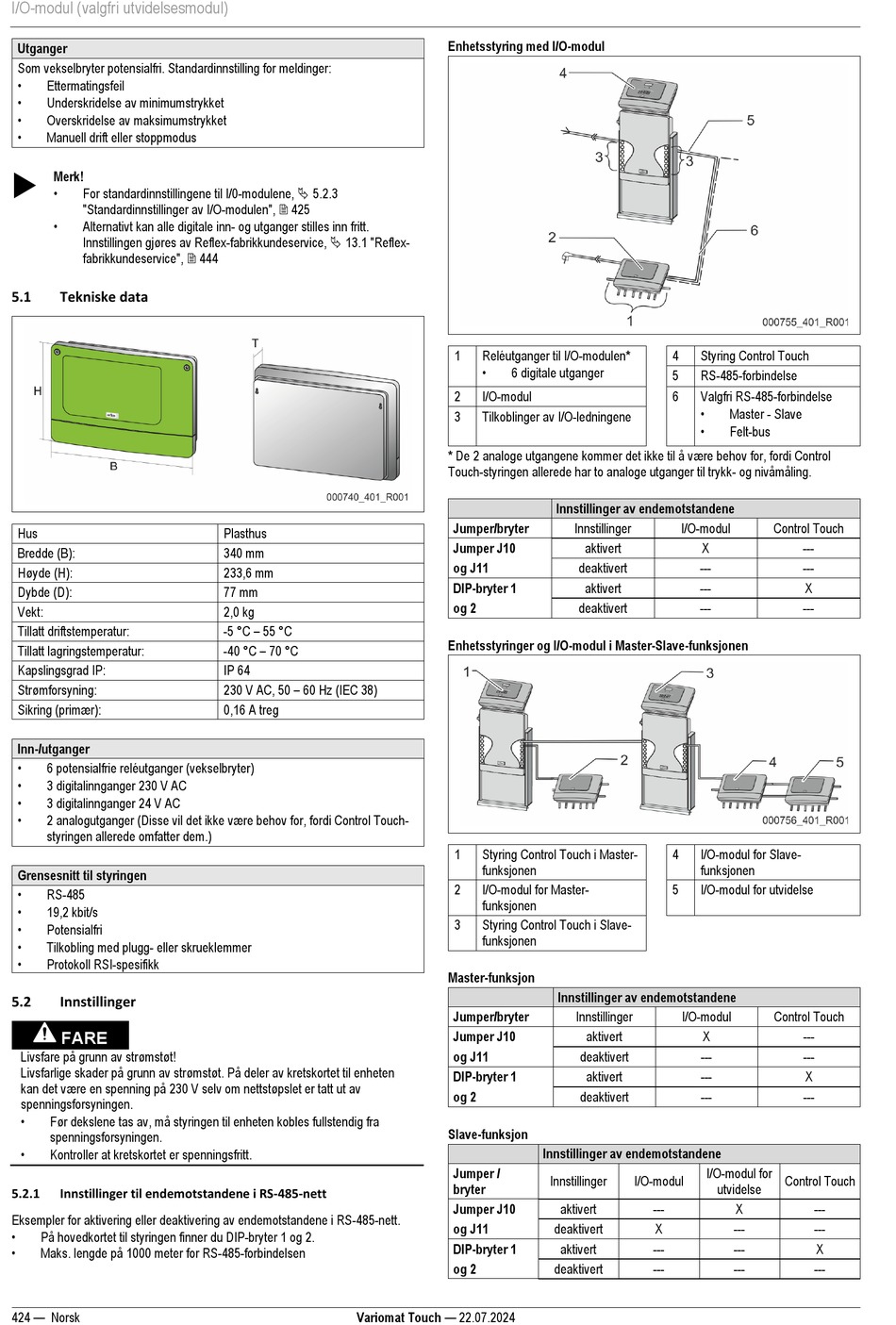

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 424

I/O-modul (valgfri utvidelsesmodul)
Utganger
Som vekselbryter potensialfri. Standardinnstilling for meldinger:
•
Ettermatingsfeil
•
Underskridelse av minimumstrykket
•
Overskridelse av maksimumstrykket
•
Manuell drift eller stoppmodus

Merk!
•
For standardinnstillingene til I/0-modulene,  5.2.3
"Standardinnstillinger av I/O-modulen",  425
•
Alternativt kan alle digitale inn- og utganger stilles inn fritt.
Innstillingen gjøres av Reflex-fabrikkundeservice,  13.1 "Reflex-
fabrikkundeservice",  444
5.1 Tekniske data
Hus
Bredde (B):
Høyde (H):
Dybde (D):
Vekt:
Tillatt driftstemperatur:
Tillatt lagringstemperatur:
Kapslingsgrad IP:
Strømforsyning:
Sikring (primær):
Inn-/utganger
•
6 potensialfrie reléutganger (vekselbryter)
•
3 digitalinnganger 230 V AC
•
3 digitalinnganger 24 V AC
•
2 analogutganger (Disse vil det ikke være behov for, fordi Control Touch-
styringen allerede omfatter dem.)
Grensesnitt til styringen
•
RS-485
•
19,2 kbit/s
•
Potensialfri
•
Tilkobling med plugg- eller skrueklemmer
•
Protokoll RSI-spesifikk
5.2 Innstillinger
FARE
Livsfare på grunn av strømstøt!
Livsfarlige skader på grunn av strømstøt. På deler av kretskortet til enheten
kan det være en spenning på 230 V selv om nettstøpslet er tatt ut av
spenningsforsyningen.
•
Før dekslene tas av, må styringen til enheten kobles fullstendig fra
spenningsforsyningen.
•
Kontroller at kretskortet er spenningsfritt.
5.2.1 Innstillinger til endemotstandene i RS-485-nett
Eksempler for aktivering eller deaktivering av endemotstandene i RS-485-nett.
•
På hovedkortet til styringen finner du DIP-bryter 1 og 2.
•
Maks. lengde på 1000 meter for RS-485-forbindelsen
424 — Norsk
Plasthus
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A treg
Variomat Touch — 22.07.2024
Enhetsstyring med I/O-modul
1 Reléutganger til I/O-modulen*
•
6 digitale utganger
2 I/O-modul
3 Tilkoblinger av I/O-ledningene
* De 2 analoge utgangene kommer det ikke til å være behov for, fordi Control
Touch-styringen allerede har to analoge utganger til trykk- og nivåmåling.
Innstillinger av endemotstandene
Jumper/bryter Innstillinger
Jumper J10 aktivert
og J11 deaktivert
DIP-bryter 1 aktivert
og 2
deaktivert
Enhetsstyringer og I/O-modul i Master-Slave-funksjonen
1 Styring Control Touch i Master-
funksjonen
2 I/O-modul for Master-
funksjonen
3 Styring Control Touch i Slave-
funksjonen
Master-funksjon
Innstillinger av endemotstandene
Jumper/bryter Innstillinger
Jumper J10 aktivert
og J11 deaktivert
DIP-bryter 1 aktivert
og 2
deaktivert
Slave-funksjon
Innstillinger av endemotstandene
Jumper /
Innstillinger
bryter
Jumper J10
aktivert
og J11 deaktivert
DIP-bryter 1 aktivert
og 2 deaktivert
4 Styring Control Touch
5 RS-485-forbindelse
6 Valgfri RS-485-forbindelse
•
Master - Slave
•
Felt-bus
I/O-modul Control Touch
X ---
--- ---
---
--- ---
4 I/O-modul for Slave-
funksjonen
5 I/O-modul for utvidelse
I/O-modul Control Touch
X ---
--- ---
---
--- ---
I/O-modul for
I/O-modul Control Touch
utvidelse
--- X
X ---
--- ---
--- ---
X
X
---
---
X
---
