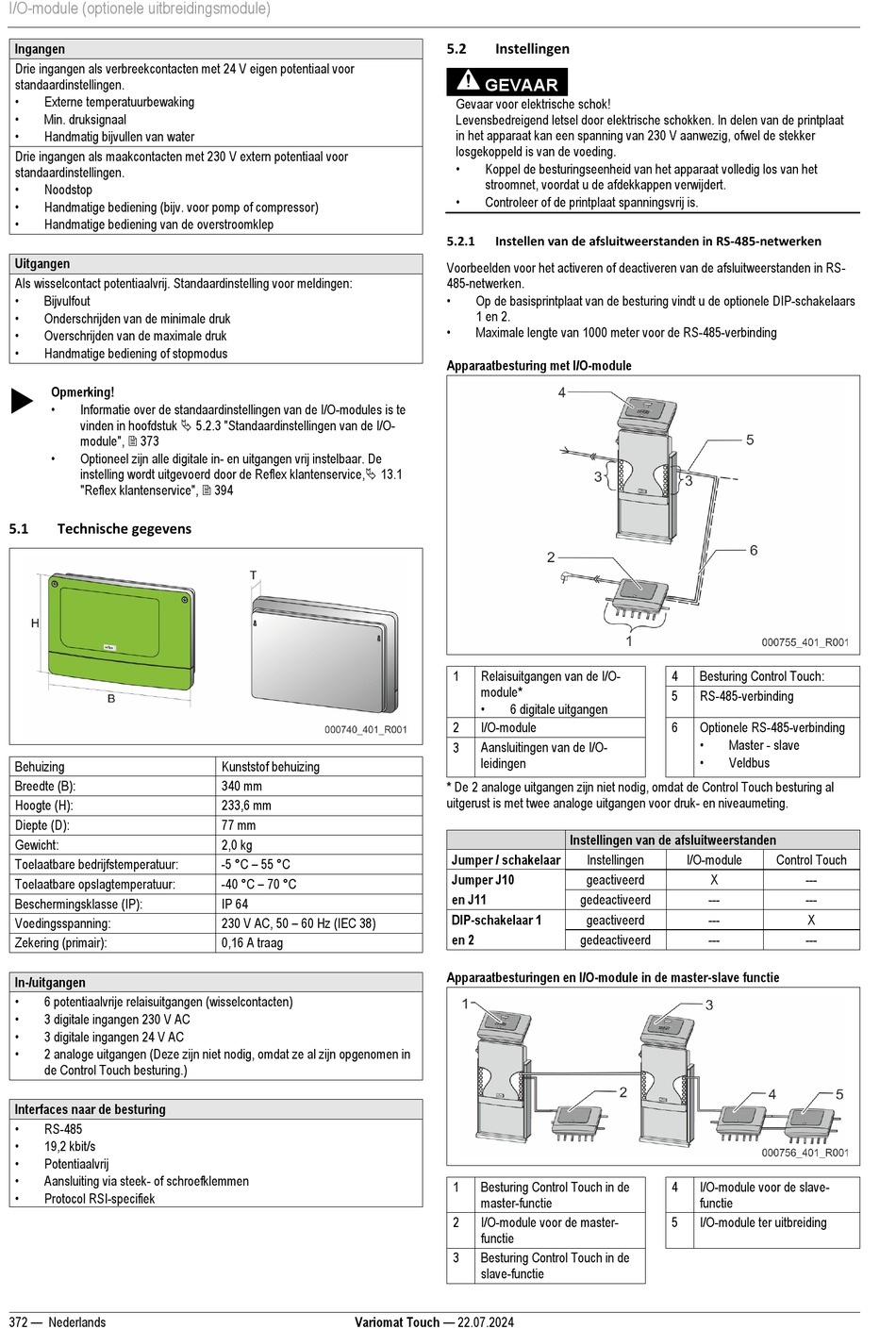

I/O-module (optionele uitbreidingsmodule)
Ingangen
Drie ingangen als verbreekcontacten met 24 V eigen potentiaal voor
standaardinstellingen.
•
Externe temperatuurbewaking
•
Min. druksignaal
•
Handmatig bijvullen van water
Drie ingangen als maakcontacten met 230 V extern potentiaal voor
standaardinstellingen.
•
Noodstop
•
Handmatige bediening (bijv. voor pomp of compressor)
•
Handmatige bediening van de overstroomklep
Uitgangen
Als wisselcontact potentiaalvrij. Standaardinstelling voor meldingen:
•
Bijvulfout
•
Onderschrijden van de minimale druk
•
Overschrijden van de maximale druk
•
Handmatige bediening of stopmodus

Opmerking!
•
Informatie over de standaardinstellingen van de I/O-modules is te
vinden in hoofdstuk  5.2.3 "Standaardinstellingen van de I/O-
module",  373
•
Optioneel zijn alle digitale in- en uitgangen vrij instelbaar. De
instelling wordt uitgevoerd door de Reflex klantenservice, 13.1
"Reflex klantenservice",  394
5.1 Technische gegevens
Behuizing
Breedte (B):
Hoogte (H):
Diepte (D):
Gewicht:
Toelaatbare bedrijfstemperatuur:
Toelaatbare opslagtemperatuur:
Beschermingsklasse (IP):
Voedingsspanning:
Zekering (primair):
In-/uitgangen
•
6 potentiaalvrije relaisuitgangen (wisselcontacten)
•
3 digitale ingangen 230 V AC
•
3 digitale ingangen 24 V AC
•
2 analoge uitgangen (Deze zijn niet nodig, omdat ze al zijn opgenomen in
de Control Touch besturing.)
Interfaces naar de besturing
•
RS-485
•
19,2 kbit/s
•
Potentiaalvrij
•
Aansluiting via steek- of schroefklemmen
•
Protocol RSI-specifiek
372 — Nederlands
Kunststof behuizing
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A traag
Variomat Touch — 22.07.2024
5.2 Instellingen
GEVAAR
Gevaar voor elektrische schok!
Levensbedreigend letsel door elektrische schokken. In delen van de printplaat
in het apparaat kan een spanning van 230 V aanwezig, ofwel de stekker
losgekoppeld is van de voeding.
•
Koppel de besturingseenheid van het apparaat volledig los van het
stroomnet, voordat u de afdekkappen verwijdert.
•
Controleer of de printplaat spanningsvrij is.
5.2.1 Instellen van de afsluitweerstanden in RS-485-netwerken
Voorbeelden voor het activeren of deactiveren van de afsluitweerstanden in RS-
485-netwerken.
•
Op de basisprintplaat van de besturing vindt u de optionele DIP-schakelaars
1 en 2.
•
Maximale lengte van 1000 meter voor de RS-485-verbinding
Apparaatbesturing met I/O-module
1 Relaisuitgangen van de I/O-
module*
•
6 digitale uitgangen
2 I/O-module
Aansluitingen van de I/O-
3
leidingen
* De 2 analoge uitgangen zijn niet nodig, omdat de Control Touch besturing al
uitgerust is met twee analoge uitgangen voor druk- en niveaumeting.
Instellingen van de afsluitweerstanden
Jumper / schakelaar Instellingen
Jumper J10 geactiveerd
en J11 gedeactiveerd
DIP-schakelaar 1 geactiveerd
en 2
gedeactiveerd
Apparaatbesturingen en I/O-module in de master-slave functie
1 Besturing Control Touch in de
master-functie
2 I/O-module voor de master-
functie
3 Besturing Control Touch in de
slave-functie
4 Besturing Control Touch:
5 RS-485-verbinding
6 Optionele RS-485-verbinding
•
Master - slave
•
Veldbus
I/O-module Control Touch
X ---
--- ---
--- X
--- ---
4 I/O-module voor de slave-
functie
5 I/O-module ter uitbreiding
