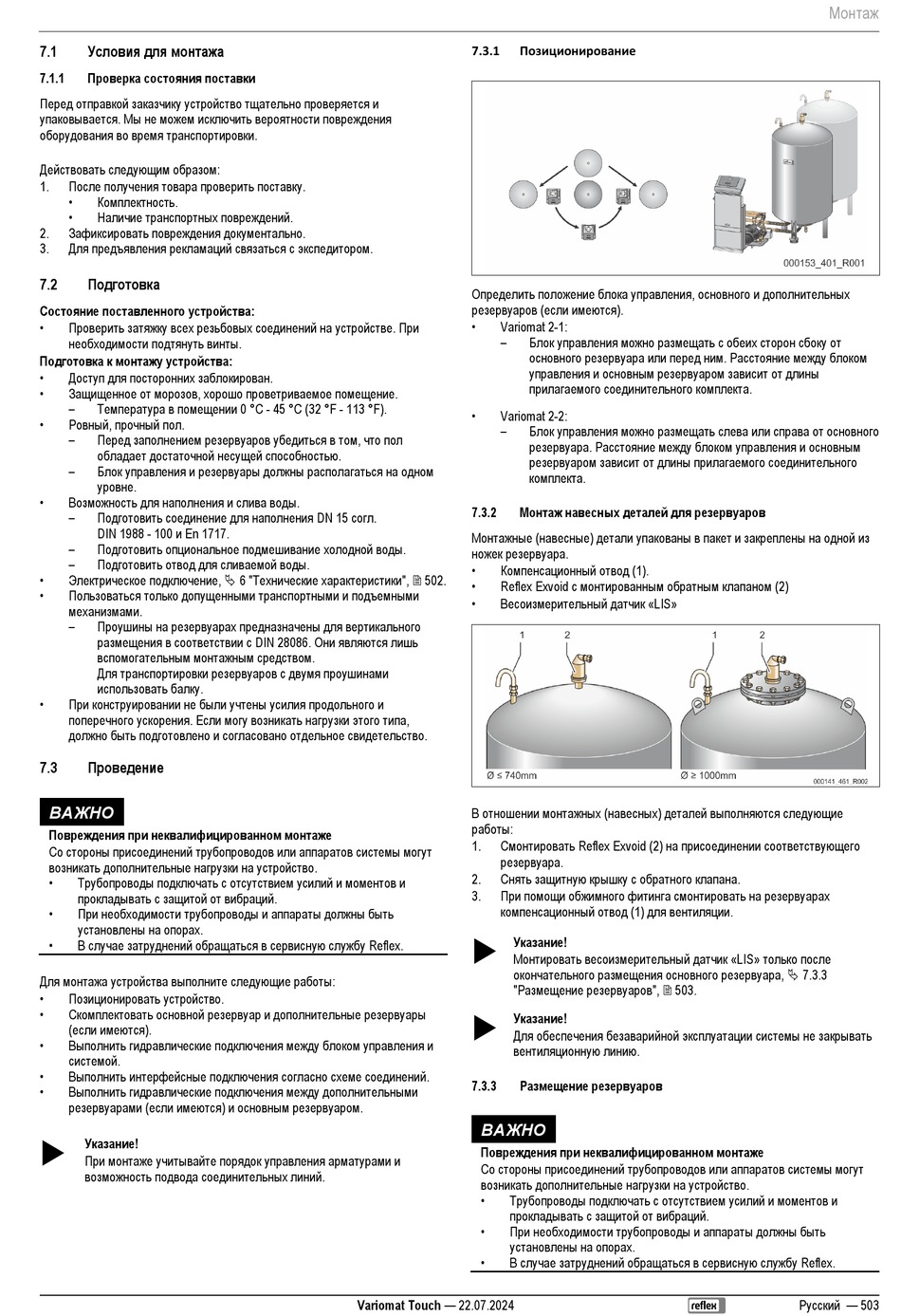

Условия для монтажа
7.1
Проверка состояния поставки
7.1.1
Перед отправкой заказчику устройство тщательно проверяется и
упаковывается. Мы не можем исключить вероятности повреждения
оборудования во время транспортировки.
Действовать следующим образом:
После получения товара проверить поставку.
1.
• Комплектность.
• Наличие транспортных повреждений.
Зафиксировать повреждения документально.
2.
Для предъявления рекламаций связаться с экспедитором.
3.
Подготовка
7.2
Состояние поставленного устройства:
• Проверить затяжку всех резьбовых соединений на устройстве. При
необходимости подтянуть винты.
Подготовка к монтажу устройства:
• Доступ для посторонних заблокирован.
• Защищенное от морозов, хорошо проветриваемое помещение.
– Температура в помещении 0 °C - 45 °C (32 °F - 113 °F).
• Ровный, прочный пол.
– Перед заполнением резервуаров убедиться в том, что пол
обладает достаточной несущей способностью.
– Блок управления и резервуары должны располагаться на одном
уровне.
• Возможность для наполнения и слива воды.
– Подготовить соединение для наполнения DN 15 согл.
DIN 1988 - 100 и En 1717.
– Подготовить опциональное подмешивание холодной воды.
– Подготовить отвод для сливаемой воды.
• Электрическое подключение,  6 "Технические характеристики",  502.
• Пользоваться только допущенными транспортными и подъемными
механизмами.
– Проушины на резервуарах предназначены для вертикального
размещения в соответствии с DIN 28086. Они являются лишь
вспомогательным монтажным средством.
Для транспортировки резервуаров с двумя проушинами
использовать балку.
• При конструировании не были учтены усилия продольного и
поперечного ускорения. Если могу возникать нагрузки этого типа,
должно быть подготовлено и согласовано отдельное свидетельство.
Проведение
7.3
ВАЖНО
Повреждения при неквалифицированном монтаже
Со стороны присоединений трубопроводов или аппаратов системы могут
возникать дополнительные нагрузки на устройство.
• Трубопроводы подключать с отсутствием усилий и моментов и
прокладывать с защитой от вибраций.
• При необходимости трубопроводы и аппараты должны быть
установлены на опорах.
• В случае затруднений обращаться в сервисную службу Reflex.
Для монтажа устройства выполните следующие работы:
• Позиционировать устройство.
• Скомплектовать основной резервуар и дополнительные резервуары
(если имеются).
• Выполнить гидравлические подключения между блоком управления и
системой.
• Выполнить интерфейсные подключения согласно схеме соединений.
• Выполнить гидравлические подключения между дополнительными
резервуарами (если имеются) и основным резервуаром.
Указание!

При монтаже учитывайте порядок управления арматурами и
возможность подвода соединительных линий.
Позиционирование
7.3.1
Определить положение блока управления, основного и дополнительных
резервуаров (если имеются).
•
Variomat 2-1:
–
•
Variomat 2-2:
–
Монтаж навесных деталей для резервуаров
7.3.2
Монтажные (навесные) детали упакованы в пакет и закреплены на одной из
ножек резервуара.
• Компенсационный отвод (1).
• Reflex Exvoid с монтированным обратным клапаном (2)
• Весоизмерительный датчик «LIS»
В отношении монтажных (навесных) деталей выполняются следующие
работы:
Смонтировать Reflex Exvoid (2) на присоединении соответствующего
1.
резервуара.
Снять защитную крышку с обратного клапана.
2.
При помощи обжимного фитинга смонтировать на резервуарах
3.
компенсационный отвод (1) для вентиляции.
Указание!

Монтировать весоизмерительный датчик «LIS» только после
окончательного размещения основного резервуара,  7.3.3
"Размещение резервуаров",  503.
Указание!

Для обеспечения безаварийной эксплуатации системы не закрывать
вентиляционную линию.
Размещение резервуаров
7.3.3
ВАЖНО
Повреждения при неквалифицированном монтаже
Со стороны присоединений трубопроводов или аппаратов системы могут
возникать дополнительные нагрузки на устройство.
• Трубопроводы подключать с отсутствием усилий и моментов и
прокладывать с защитой от вибраций.
• При необходимости трубопроводы и аппараты должны быть
установлены на опорах.
• В случае затруднений обращаться в сервисную службу Reflex.
Variomat Touch — 22.07.2024
Блок управления можно размещать с обеих сторон сбоку от
основного резервуара или перед ним. Расстояние между блоком
управления и основным резервуаром зависит от длины
прилагаемого соединительного комплекта.
Блок управления можно размещать слева или справа от основного
резервуара. Расстояние между блоком управления и основным
резервуаром зависит от длины прилагаемого соединительного
комплекта.
Монтаж
