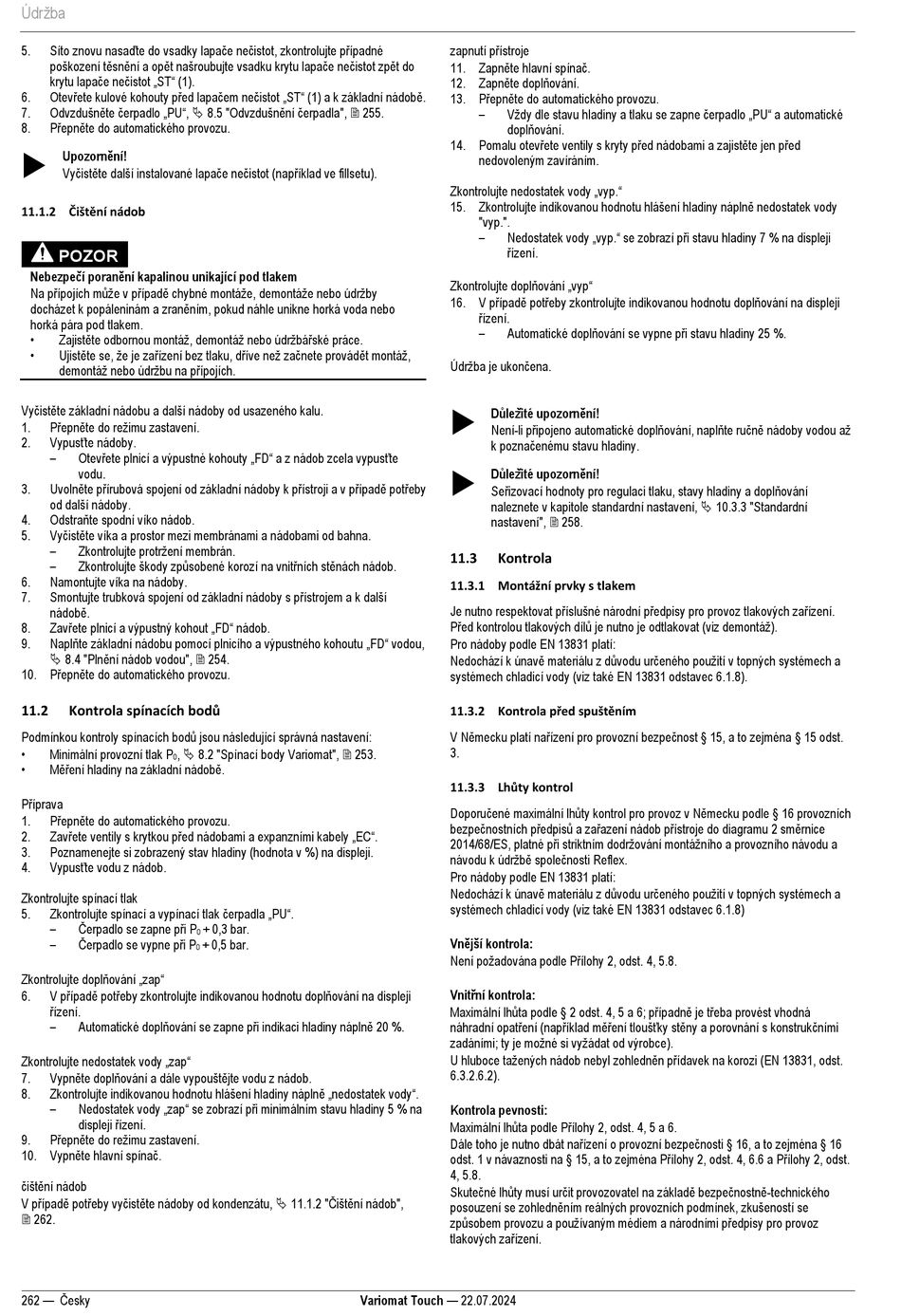

Údržba
Síto znovu nasaďte do vsadky lapače nečistot, zkontrolujte případné
5.
poškození těsnění a opět našroubujte vsadku krytu lapače nečistot zpět do
krytu lapače nečistot „ST" (1).
Otevřete kulové kohouty před lapačem nečistot „ST" (1) a k základní nádobě.
6.
Odvzdušněte čerpadlo „PU",  8.5 "Odvzdušnění čerpadla",  255.
7.
Přepněte do automatického provozu.
8.
Upozornění!

Vyčistěte další instalované lapače nečistot (například ve fillsetu).
11.1.2 Čištění nádob
POZOR
Nebezpečí poranění kapalinou unikající pod tlakem
Na přípojích může v případě chybné montáže, demontáže nebo údržby
docházet k popáleninám a zraněním, pokud náhle unikne horká voda nebo
horká pára pod tlakem.
• Zajistěte odbornou montáž, demontáž nebo údržbářské práce.
• Ujistěte se, že je zařízení bez tlaku, dříve než začnete provádět montáž,
demontáž nebo údržbu na přípojích.
Vyčistěte základní nádobu a další nádoby od usazeného kalu.
Přepněte do režimu zastavení.
1.
Vypusťte nádoby.
2.
– Otevřete plnicí a výpustné kohouty „FD" a z nádob zcela vypusťte
vodu.
Uvolněte přírubová spojení od základní nádoby k přístroji a v případě potřeby
3.
od další nádoby.
Odstraňte spodní víko nádob.
4.
Vyčistěte víka a prostor mezi membránami a nádobami od bahna.
5.
– Zkontrolujte protržení membrán.
– Zkontrolujte škody způsobené korozí na vnitřních stěnách nádob.
6. Namontujte víka na nádoby.
Smontujte trubková spojení od základní nádoby s přístrojem a k další
7.
nádobě.
Zavřete plnicí a výpustný kohout „FD" nádob.
8.
Naplňte základní nádobu pomocí plnicího a výpustného kohoutu „FD" vodou,
9.
 8.4 "Plnění nádob vodou",  254.
10. Přepněte do automatického provozu.
Kontrola spínacích bodů
11.2
Podmínkou kontroly spínacích bodů jsou následující správná nastavení:
•
,  8.2 "Spínací body Variomat",  253.
Minimální provozní tlak P
0
• Měření hladiny na základní nádobě.
Příprava
Přepněte do automatického provozu.
1.
Zavřete ventily s krytkou před nádobami a expanzními kabely „EC".
2.
3. Poznamenejte si zobrazený stav hladiny (hodnota v %) na displeji.
Vypusťte vodu z nádob.
4.
Zkontrolujte spínací tlak
Zkontrolujte spínací a vypínací tlak čerpadla „PU".
5.
– Čerpadlo se zapne při P
– Čerpadlo se vypne při P
Zkontrolujte doplňování „zap"
V případě potřeby zkontrolujte indikovanou hodnotu doplňování na displeji
6.
řízení.
– Automatické doplňování se zapne při indikaci hladiny náplně 20 %.
Zkontrolujte nedostatek vody „zap"
Vypněte doplňování a dále vypouštějte vodu z nádob.
7.
Zkontrolujte indikovanou hodnotu hlášení hladiny náplně „nedostatek vody".
8.
– Nedostatek vody „zap" se zobrazí při minimálním stavu hladiny 5 % na
displeji řízení.
Přepněte do režimu zastavení.
9.
10. Vypněte hlavní spínač.
čištění nádob
V případě potřeby vyčistěte nádoby od kondenzátu,  11.1.2 "Čištění nádob",
 262.
262 — Česky
+ 0,3 bar.
0
+ 0,5 bar.
0
Variomat Touch — 22.07.2024
zapnutí přístroje
11. Zapněte hlavní spínač.
12. Zapněte doplňování.
13. Přepněte do automatického provozu.
– Vždy dle stavu hladiny a tlaku se zapne čerpadlo „PU" a automatické
doplňování.
14. Pomalu otevřete ventily s kryty před nádobami a zajistěte jen před
nedovoleným zavíráním.
Zkontrolujte nedostatek vody „vyp."
15. Zkontrolujte indikovanou hodnotu hlášení hladiny náplně nedostatek vody
"vyp.".
– Nedostatek vody „vyp." se zobrazí při stavu hladiny 7 % na displeji
řízení.
Zkontrolujte doplňování „vyp"
16. V případě potřeby zkontrolujte indikovanou hodnotu doplňování na displeji
řízení.
– Automatické doplňování se vypne při stavu hladiny 25 %.
Údržba je ukončena.
Důležité upozornění!

Není-li připojeno automatické doplňování, naplňte ručně nádoby vodou až
k poznačenému stavu hladiny.
Důležité upozornění!

Seřizovací hodnoty pro regulaci tlaku, stavy hladiny a doplňování
naleznete v kapitole standardní nastavení,  10.3.3 "Standardní
nastavení",  258.
11.3 Kontrola
11.3.1 Montážní prvky s tlakem
Je nutno respektovat příslušné národní předpisy pro provoz tlakových zařízení.
Před kontrolou tlakových dílů je nutno je odtlakovat (viz demontáž).
Pro nádoby podle EN 13831 platí:
Nedochází k únavě materiálu z důvodu určeného použití v topných systémech a
systémech chladicí vody (viz také EN 13831 odstavec 6.1.8).
11.3.2 Kontrola před spuštěním
V Německu platí nařízení pro provozní bezpečnost § 15, a to zejména § 15 odst.
3.
11.3.3 Lhůty kontrol
Doporučené maximální lhůty kontrol pro provoz v Německu podle § 16 provozních
bezpečnostních předpisů a zařazení nádob přístroje do diagramu 2 směrnice
2014/68/ES, platné při striktním dodržování montážního a provozního návodu a
návodu k údržbě společnosti Reflex.
Pro nádoby podle EN 13831 platí:
Nedochází k únavě materiálu z důvodu určeného použití v topných systémech a
systémech chladicí vody (viz také EN 13831 odstavec 6.1.8)
Vnější kontrola:
Není požadována podle Přílohy 2, odst. 4, 5.8.
Vnitřní kontrola:
Maximální lhůta podle § 2 odst. 4, 5 a 6; případně je třeba provést vhodná
náhradní opatření (například měření tloušťky stěny a porovnání s konstrukčními
zadáními; ty je možné si vyžádat od výrobce).
U hluboce tažených nádob nebyl zohledněn přídavek na korozi (EN 13831, odst.
6.3.2.6.2).
Kontrola pevnosti:
Maximální lhůta podle Přílohy 2, odst. 4, 5 a 6.
Dále toho je nutno dbát nařízení o provozní bezpečnosti § 16, a to zejména § 16
odst. 1 v návaznosti na § 15, a to zejména Přílohy 2, odst. 4, 6.6 a Přílohy 2, odst.
4, 5.8.
Skutečné lhůty musí určit provozovatel na základě bezpečnostně-technického
posouzení se zohledněním reálných provozních podmínek, zkušeností se
způsobem provozu a používaným médiem a národními předpisy pro provoz
tlakových zařízení.
