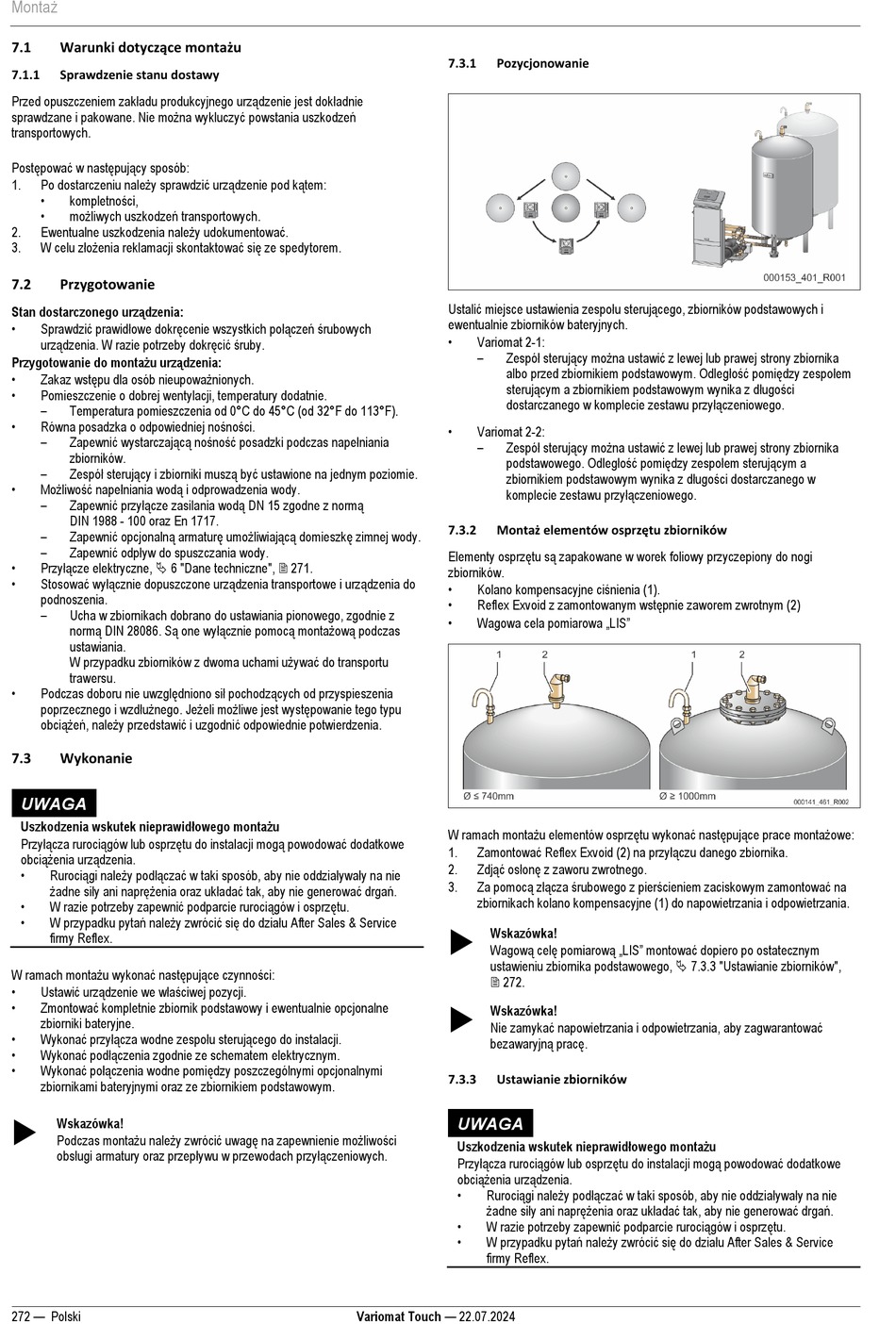

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 272

Montaż
Warunki dotyczące montażu
7.1
7.1.1 Sprawdzenie stanu dostawy
Przed opuszczeniem zakładu produkcyjnego urządzenie jest dokładnie
sprawdzane i pakowane. Nie można wykluczyć powstania uszkodzeń
transportowych.
Postępować w następujący sposób:
Po dostarczeniu należy sprawdzić urządzenie pod kątem:
1.
• kompletności,
• możliwych uszkodzeń transportowych.
Ewentualne uszkodzenia należy udokumentować.
2.
W celu złożenia reklamacji skontaktować się ze spedytorem.
3.
7.2 Przygotowanie
Stan dostarczonego urządzenia:
• Sprawdzić prawidłowe dokręcenie wszystkich połączeń śrubowych
urządzenia. W razie potrzeby dokręcić śruby.
Przygotowanie do montażu urządzenia:
• Zakaz wstępu dla osób nieupoważnionych.
•
Pomieszczenie o dobrej wentylacji, temperatury dodatnie.
–
Temperatura pomieszczenia od 0°C do 45°C (od 32°F do 113°F).
• Równa posadzka o odpowiedniej nośności.
– Zapewnić wystarczającą nośność posadzki podczas napełniania
zbiorników.
– Zespół sterujący i zbiorniki muszą być ustawione na jednym poziomie.
• Możliwość napełniania wodą i odprowadzenia wody.
– Zapewnić przyłącze zasilania wodą DN 15 zgodne z normą
DIN 1988 - 100 oraz En 1717.
– Zapewnić opcjonalną armaturę umożliwiającą domieszkę zimnej wody.
– Zapewnić odpływ do spuszczania wody.
• Przyłącze elektryczne,  6 "Dane techniczne",  271.
• Stosować wyłącznie dopuszczone urządzenia transportowe i urządzenia do
podnoszenia.
–
Ucha w zbiornikach dobrano do ustawiania pionowego, zgodnie z
normą DIN 28086. Są one wyłącznie pomocą montażową podczas
ustawiania.
W przypadku zbiorników z dwoma uchami używać do transportu
trawersu.
• Podczas doboru nie uwzględniono sił pochodzących od przyspieszenia
poprzecznego i wzdłużnego. Jeżeli możliwe jest występowanie tego typu
obciążeń, należy przedstawić i uzgodnić odpowiednie potwierdzenia.
7.3 Wykonanie
UWAGA
Uszkodzenia wskutek nieprawidłowego montażu
Przyłącza rurociągów lub osprzętu do instalacji mogą powodować dodatkowe
obciążenia urządzenia.
• Rurociągi należy podłączać w taki sposób, aby nie oddziaływały na nie
żadne siły ani naprężenia oraz układać tak, aby nie generować drgań.
• W razie potrzeby zapewnić podparcie rurociągów i osprzętu.
• W przypadku pytań należy zwrócić się do działu After Sales & Service
firmy Reflex.
W ramach montażu wykonać następujące czynności:
• Ustawić urządzenie we właściwej pozycji.
• Zmontować kompletnie zbiornik podstawowy i ewentualnie opcjonalne
zbiorniki bateryjne.
• Wykonać przyłącza wodne zespołu sterującego do instalacji.
• Wykonać podłączenia zgodnie ze schematem elektrycznym.
• Wykonać połączenia wodne pomiędzy poszczególnymi opcjonalnymi
zbiornikami bateryjnymi oraz ze zbiornikiem podstawowym.

Wskazówka!
Podczas montażu należy zwrócić uwagę na zapewnienie możliwości
obsługi armatury oraz przepływu w przewodach przyłączeniowych.
272 — Polski
7.3.1 Pozycjonowanie
Ustalić miejsce ustawienia zespołu sterującego, zbiorników podstawowych i
ewentualnie zbiorników bateryjnych.
•
Variomat 2-1:
– Zespół sterujący można ustawić z lewej lub prawej strony zbiornika
albo przed zbiornikiem podstawowym. Odległość pomiędzy zespołem
sterującym a zbiornikiem podstawowym wynika z długości
dostarczanego w komplecie zestawu przyłączeniowego.
•
Variomat 2-2:
– Zespół sterujący można ustawić z lewej lub prawej strony zbiornika
podstawowego. Odległość pomiędzy zespołem sterującym a
zbiornikiem podstawowym wynika z długości dostarczanego w
komplecie zestawu przyłączeniowego.
Montaż elementów osprzętu zbiorników
7.3.2
Elementy osprzętu są zapakowane w worek foliowy przyczepiony do nogi
zbiorników.
• Kolano kompensacyjne ciśnienia (1).
• Reflex Exvoid z zamontowanym wstępnie zaworem zwrotnym (2)
• Wagowa cela pomiarowa „LIS"
W ramach montażu elementów osprzętu wykonać następujące prace montażowe:
Zamontować Reflex Exvoid (2) na przyłączu danego zbiornika.
1.
Zdjąć osłonę z zaworu zwrotnego.
2.
Za pomocą złącza śrubowego z pierścieniem zaciskowym zamontować na
3.
zbiornikach kolano kompensacyjne (1) do napowietrzania i odpowietrzania.

Wskazówka!
Wagową celę pomiarową „LIS" montować dopiero po ostatecznym
ustawieniu zbiornika podstawowego,  7.3.3 "Ustawianie zbiorników",
 272.

Wskazówka!
Nie zamykać napowietrzania i odpowietrzania, aby zagwarantować
bezawaryjną pracę.
7.3.3 Ustawianie zbiorników
UWAGA
Uszkodzenia wskutek nieprawidłowego montażu
Przyłącza rurociągów lub osprzętu do instalacji mogą powodować dodatkowe
obciążenia urządzenia.
• Rurociągi należy podłączać w taki sposób, aby nie oddziaływały na nie
żadne siły ani naprężenia oraz układać tak, aby nie generować drgań.
• W razie potrzeby zapewnić podparcie rurociągów i osprzętu.
• W przypadku pytań należy zwrócić się do działu After Sales & Service
firmy Reflex.
