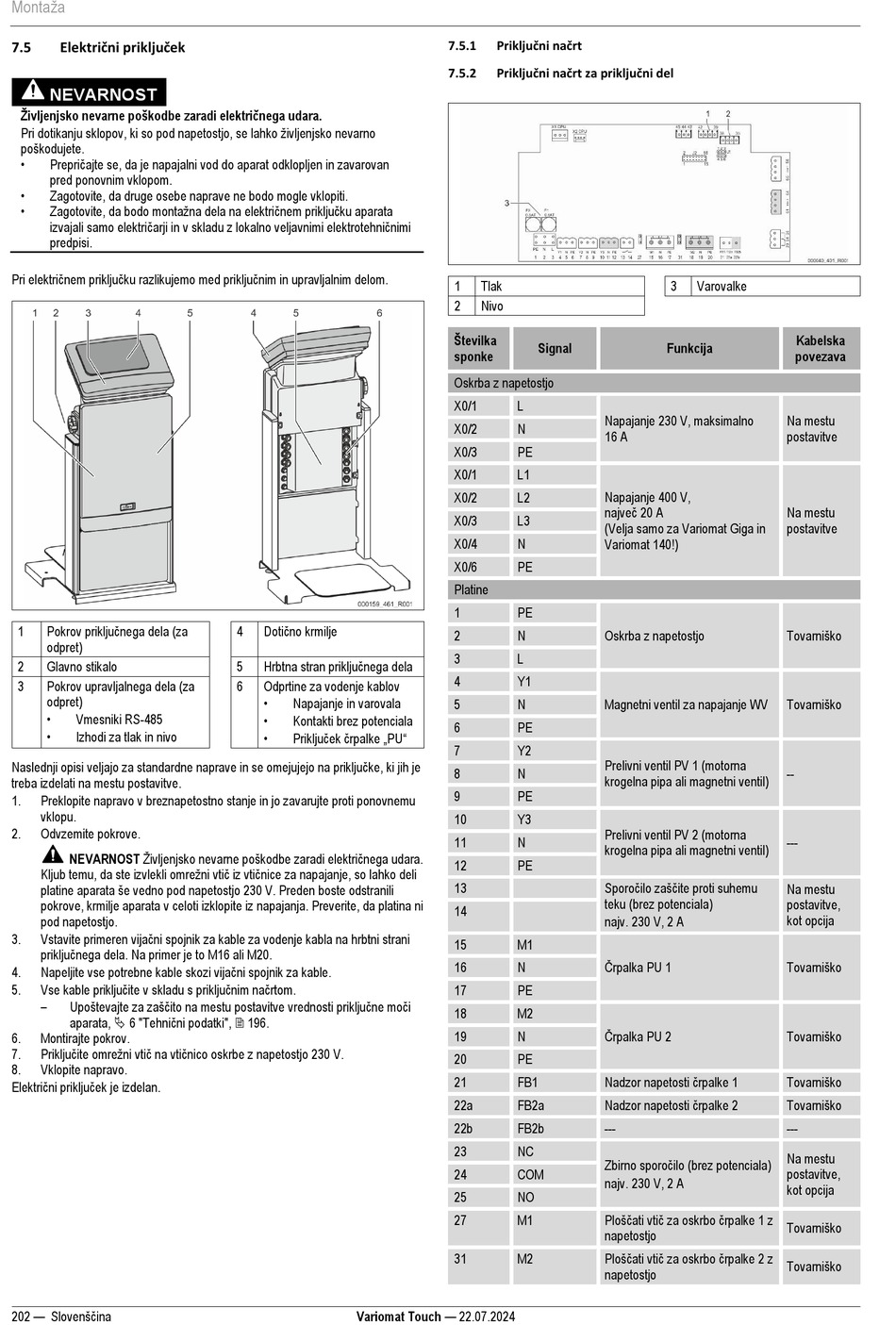

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 202

Montaža
Električni priključek
7.5
NEVARNOST
Življenjsko nevarne poškodbe zaradi električnega udara.
Pri dotikanju sklopov, ki so pod napetostjo, se lahko življenjsko nevarno
poškodujete.
• Prepričajte se, da je napajalni vod do aparat odklopljen in zavarovan
pred ponovnim vklopom.
•
Zagotovite, da druge osebe naprave ne bodo mogle vklopiti.
• Zagotovite, da bodo montažna dela na električnem priključku aparata
izvajali samo električarji in v skladu z lokalno veljavnimi elektrotehničnimi
predpisi.
Pri električnem priključku razlikujemo med priključnim in upravljalnim delom.
Pokrov priključnega dela (za
1
odpret)
2 Glavno stikalo
3 Pokrov upravljalnega dela (za
odpret)
•
Vmesniki RS-485
•
Izhodi za tlak in nivo
Naslednji opisi veljajo za standardne naprave in se omejujejo na priključke, ki jih je
treba izdelati na mestu postavitve.
1. Preklopite napravo v breznapetostno stanje in jo zavarujte proti ponovnemu
vklopu.
2. Odvzemite pokrove.
NEVARNOST Življenjsko nevarne poškodbe zaradi električnega udara.
Kljub temu, da ste izvlekli omrežni vtič iz vtičnice za napajanje, so lahko deli
platine aparata še vedno pod napetostjo 230 V. Preden boste odstranili
pokrove, krmilje aparata v celoti izklopite iz napajanja. Preverite, da platina ni
pod napetostjo.
Vstavite primeren vijačni spojnik za kable za vodenje kabla na hrbtni strani
3.
priključnega dela. Na primer je to M16 ali M20.
Napeljite vse potrebne kable skozi vijačni spojnik za kable.
4.
Vse kable priključite v skladu s priključnim načrtom.
5.
– Upoštevajte za zaščito na mestu postavitve vrednosti priključne moči
aparata,  6 "Tehnični podatki",  196.
6. Montirajte pokrov.
Priključite omrežni vtič na vtičnico oskrbe z napetostjo 230 V.
7.
8. Vklopite napravo.
Električni priključek je izdelan.
202 — Slovenščina
Dotično krmilje
4
Hrbtna stran priključnega dela
5
6 Odprtine za vodenje kablov
•
Napajanje in varovala
•
Kontakti brez potenciala
• Priključek črpalke „PU"
Variomat Touch — 22.07.2024
Priključni načrt
7.5.1
Priključni načrt za priključni del
7.5.2
1 Tlak
2 Nivo
Številka
Signal
sponke
Oskrba z napetostjo
X0/1 L
Napajanje 230 V, maksimalno
X0/2 N
16 A
X0/3 PE
X0/1 L1
Napajanje 400 V,
X0/2 L2
največ 20 A
X0/3 L3
(Velja samo za Variomat Giga in
X0/4 N Variomat 140!)
X0/6 PE
Platine
1 PE
2 N Oskrba z napetostjo
3 L
4 Y1
5 N Magnetni ventil za napajanje WV
6 PE
7 Y2
Prelivni ventil PV 1 (motorna
8 N
krogelna pipa ali magnetni ventil)
9 PE
10 Y3
Prelivni ventil PV 2 (motorna
11 N
krogelna pipa ali magnetni ventil)
12 PE
Sporočilo zaščite proti suhemu
13
teku (brez potenciala)
14
najv. 230 V, 2 A
15 M1
Črpalka PU 1
16 N
17 PE
18 M2
Črpalka PU 2
19 N
20 PE
Nadzor napetosti črpalke 1
21 FB1
Nadzor napetosti črpalke 2
22a FB2a
22b FB2b ---
23 NC
Zbirno sporočilo (brez potenciala)
24 COM
najv. 230 V, 2 A
25 NO
Ploščati vtič za oskrbo črpalke 1 z
27 M1
napetostjo
Ploščati vtič za oskrbo črpalke 2 z
31 M2
napetostjo
3 Varovalke
Kabelska
Funkcija
povezava
Na mestu
postavitve
Na mestu
postavitve
Tovarniško
Tovarniško
--
---
Na mestu
postavitve,
kot opcija
Tovarniško
Tovarniško
Tovarniško
Tovarniško
---
Na mestu
postavitve,
kot opcija
Tovarniško
Tovarniško
