Montaj

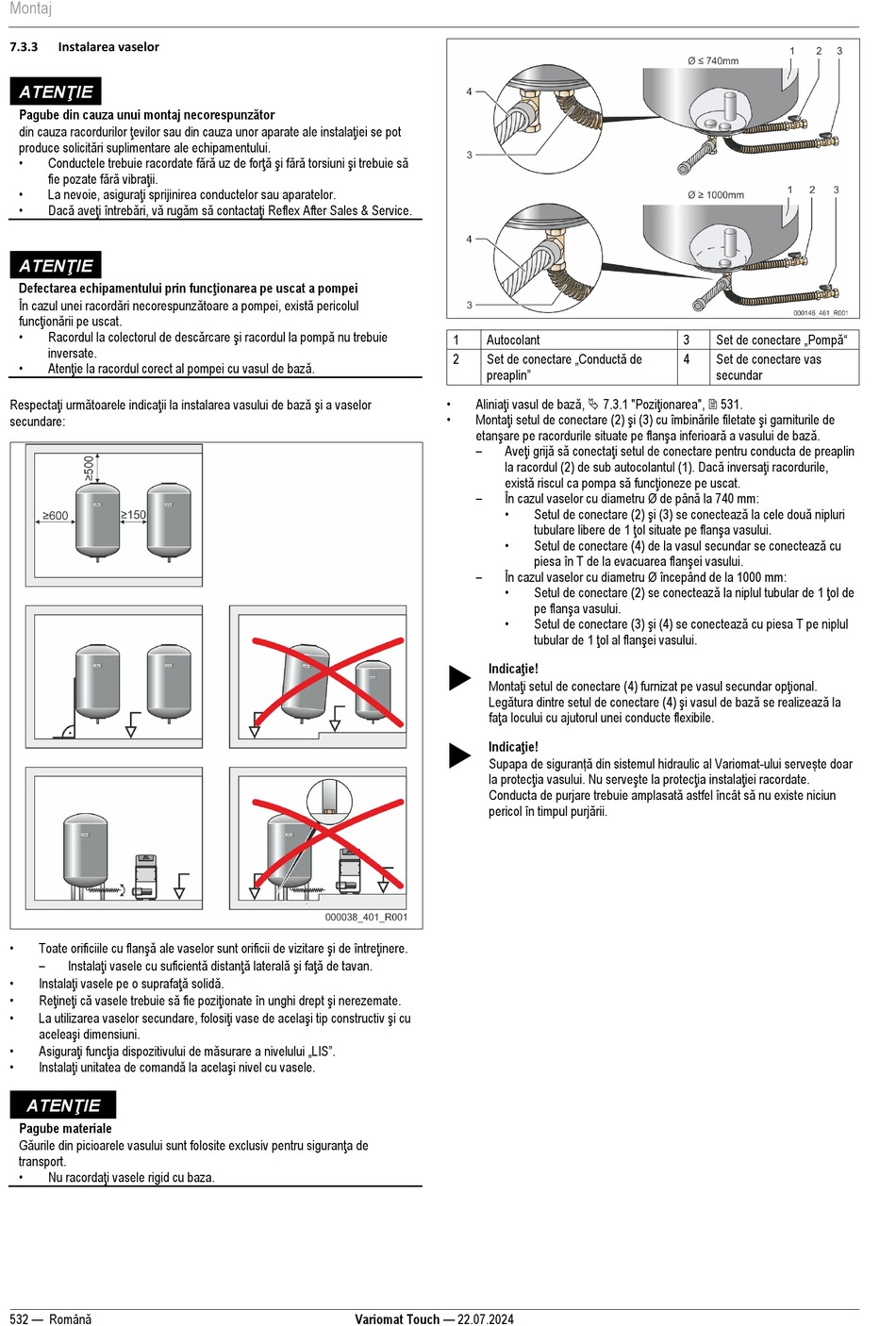

7.3.3 Instalarea vaselor
ATENŢIE
Pagube din cauza unui montaj necorespunzător
din cauza racordurilor ţevilor sau din cauza unor aparate ale instalaţiei se pot
produce solicitări suplimentare ale echipamentului.
• Conductele trebuie racordate fără uz de forţă şi fără torsiuni şi trebuie să
fie pozate fără vibraţii.
• La nevoie, asiguraţi sprijinirea conductelor sau aparatelor.
• Dacă aveţi întrebări, vă rugăm să contactaţi Reflex After Sales & Service.
ATENŢIE
Defectarea echipamentului prin funcţionarea pe uscat a pompei
În cazul unei racordări necorespunzătoare a pompei, există pericolul
funcţionării pe uscat.
• Racordul la colectorul de descărcare şi racordul la pompă nu trebuie
inversate.
• Atenţie la racordul corect al pompei cu vasul de bază.
Respectaţi următoarele indicaţii la instalarea vasului de bază şi a vaselor
secundare:
• Toate orificiile cu flanşă ale vaselor sunt orificii de vizitare şi de întreţinere.
– Instalaţi vasele cu suficientă distanţă laterală şi faţă de tavan.
• Instalaţi vasele pe o suprafaţă solidă.
• Reţineţi că vasele trebuie să fie poziţionate în unghi drept şi nerezemate.
• La utilizarea vaselor secundare, folosiţi vase de acelaşi tip constructiv şi cu
aceleaşi dimensiuni.
• Asiguraţi funcţia dispozitivului de măsurare a nivelului „LIS".
• Instalaţi unitatea de comandă la acelaşi nivel cu vasele.
ATENŢIE
Pagube materiale
Găurile din picioarele vasului sunt folosite exclusiv pentru siguranţa de
transport.
• Nu racordaţi vasele rigid cu baza.
532 — Română
1 Autocolant
Set de conectare „Conductă de
2
preaplin"
• Aliniaţi vasul de bază,  7.3.1 "Poziţionarea",  531.
• Montaţi setul de conectare (2) şi (3) cu îmbinările filetate şi garniturile de
etanşare pe racordurile situate pe flanşa inferioară a vasului de bază.
– Aveţi grijă să conectaţi setul de conectare pentru conducta de preaplin
la racordul (2) de sub autocolantul (1). Dacă inversaţi racordurile,
există riscul ca pompa să funcţioneze pe uscat.
– În cazul vaselor cu diametru Ø de până la 740 mm:
•
•
–
În cazul vaselor cu diametru Ø începând de la 1000 mm:
•
•
Indicaţie!

Montaţi setul de conectare (4) furnizat pe vasul secundar opţional.
Legătura dintre setul de conectare (4) şi vasul de bază se realizează la
faţa locului cu ajutorul unei conducte flexibile.
Indicaţie!

Supapa de siguranță din sistemul hidraulic al Variomat-ului servește doar
la protecţia vasului. Nu serveşte la protecţia instalaţiei racordate.
Conducta de purjare trebuie amplasată astfel încât să nu existe niciun
pericol în timpul purjării.
Variomat Touch — 22.07.2024
3
4
Setul de conectare (2) şi (3) se conectează la cele două nipluri
tubulare libere de 1 ţol situate pe flanşa vasului.
Setul de conectare (4) de la vasul secundar se conectează cu
piesa în T de la evacuarea flanşei vasului.
Setul de conectare (2) se conectează la niplul tubular de 1 ţol de
pe flanşa vasului.
Setul de conectare (3) şi (4) se conectează cu piesa T pe niplul
tubular de 1 ţol al flanşei vasului.
Set de conectare „Pompă"
Set de conectare vas
secundar
