Montering

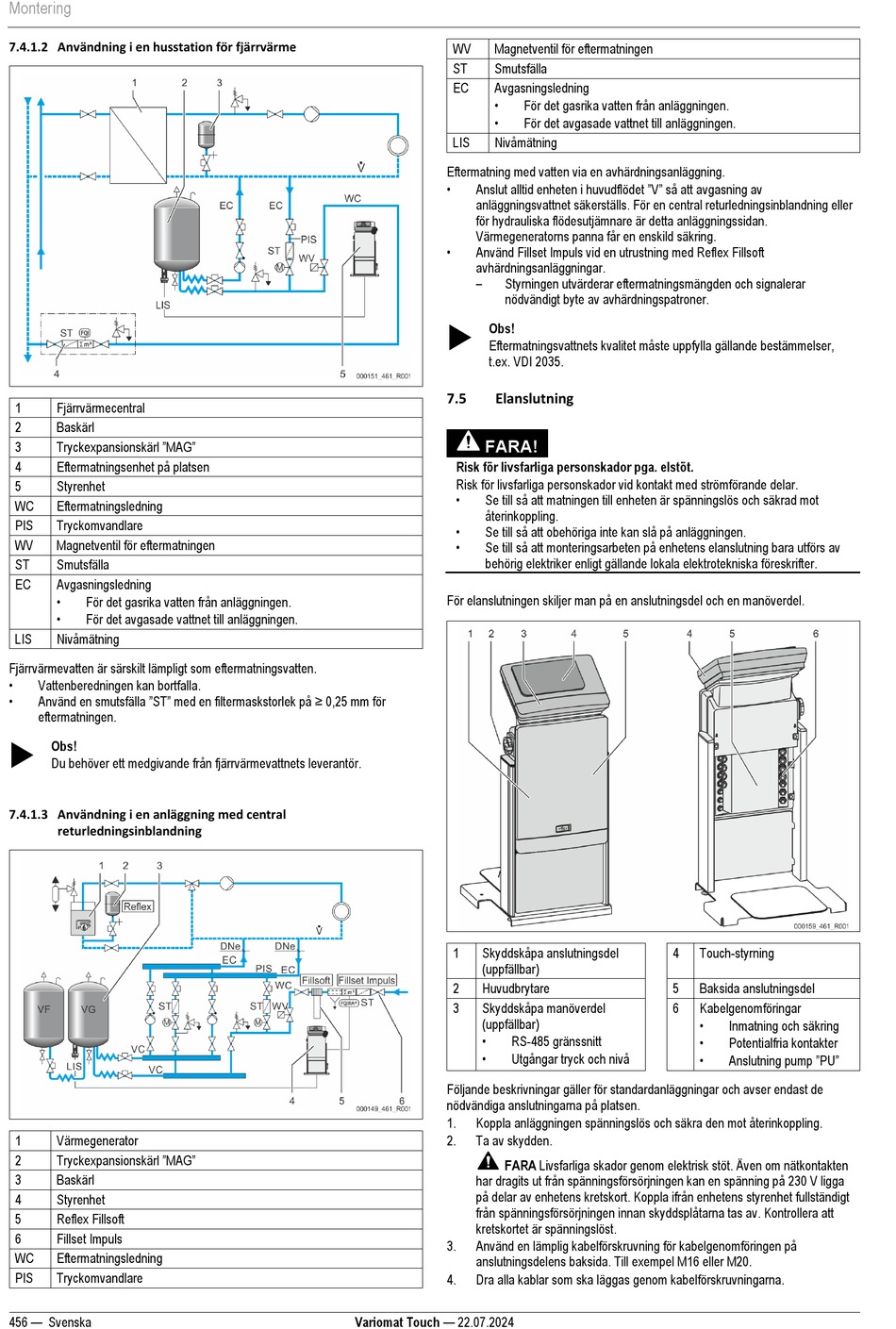

7.4.1.2 Användning i en husstation för fjärrvärme
1 Fjärrvärmecentral
2 Baskärl
Tryckexpansionskärl "MAG"
3
4 Eftermatningsenhet på platsen
5 Styrenhet
WC Eftermatningsledning
PIS Tryckomvandlare
WV Magnetventil för eftermatningen
ST Smutsfälla
EC Avgasningsledning
•
För det gasrika vatten från anläggningen.
•
För det avgasade vattnet till anläggningen.
LIS Nivåmätning
Fjärrvärmevatten är särskilt lämpligt som eftermatningsvatten.
•
Vattenberedningen kan bortfalla.
• Använd en smutsfälla "ST" med en filtermaskstorlek på ≥ 0,25 mm för
eftermatningen.

Obs!
Du behöver ett medgivande från fjärrvärmevattnets leverantör.
7.4.1.3 Användning i en anläggning med central
returledningsinblandning
1 Värmegenerator
Tryckexpansionskärl "MAG"
2
3 Baskärl
4 Styrenhet
5 Reflex Fillsoft
6 Fillset Impuls
WC Eftermatningsledning
PIS Tryckomvandlare
456 — Svenska
WV Magnetventil för eftermatningen
ST Smutsfälla
EC Avgasningsledning
•
För det gasrika vatten från anläggningen.
•
För det avgasade vattnet till anläggningen.
LIS Nivåmätning
Eftermatning med vatten via en avhärdningsanläggning.
• Anslut alltid enheten i huvudflödet "V" så att avgasning av
anläggningsvattnet säkerställs. För en central returledningsinblandning eller
för hydrauliska flödesutjämnare är detta anläggningssidan.
Värmegeneratorns panna får en enskild säkring.
•
Använd Fillset Impuls vid en utrustning med Reflex Fillsoft
avhärdningsanläggningar.
–
Styrningen utvärderar eftermatningsmängden och signalerar
nödvändigt byte av avhärdningspatroner.

Obs!
Eftermatningsvattnets kvalitet måste uppfylla gällande bestämmelser,
t.ex. VDI 2035.
7.5 Elanslutning
FARA!
Risk för livsfarliga personskador pga. elstöt.
Risk för livsfarliga personskador vid kontakt med strömförande delar.
•
Se till så att matningen till enheten är spänningslös och säkrad mot
återinkoppling.
•
Se till så att obehöriga inte kan slå på anläggningen.
•
Se till så att monteringsarbeten på enhetens elanslutning bara utförs av
behörig elektriker enligt gällande lokala elektrotekniska föreskrifter.
För elanslutningen skiljer man på en anslutningsdel och en manöverdel.
1 Skyddskåpa anslutningsdel
(uppfällbar)
2 Huvudbrytare
3 Skyddskåpa manöverdel
(uppfällbar)
•
RS-485 gränssnitt
•
Utgångar tryck och nivå
Följande beskrivningar gäller för standardanläggningar och avser endast de
nödvändiga anslutningarna på platsen.
1. Koppla anläggningen spänningslös och säkra den mot återinkoppling.
2. Ta av skydden.
FARA Livsfarliga skador genom elektrisk stöt. Även om nätkontakten
har dragits ut från spänningsförsörjningen kan en spänning på 230 V ligga
på delar av enhetens kretskort. Koppla ifrån enhetens styrenhet fullständigt
från spänningsförsörjningen innan skyddsplåtarna tas av. Kontrollera att
kretskortet är spänningslöst.
3. Använd en lämplig kabelförskruvning för kabelgenomföringen på
anslutningsdelens baksida. Till exempel M16 eller M20.
4. Dra alla kablar som ska läggas genom kabelförskruvningarna.
Variomat Touch — 22.07.2024
4 Touch-styrning
5 Baksida anslutningsdel
6 Kabelgenomföringar
•
Inmatning och säkring
•
Potentialfria kontakter
• Anslutning pump "PU"
