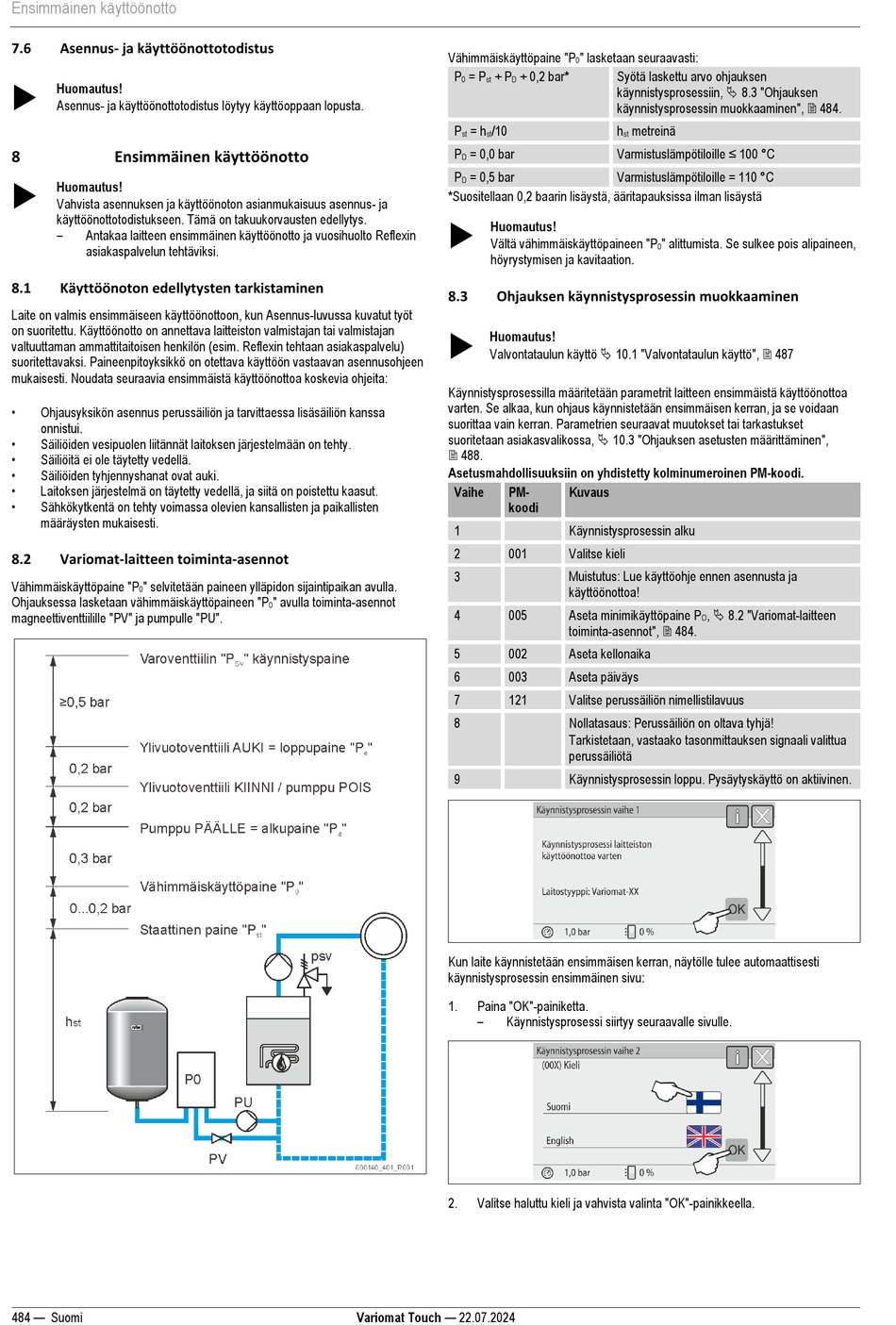

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 484

Ensimmäinen käyttöönotto
7.6 Asennus- ja käyttöönottotodistus

Huomautus!
Asennus- ja käyttöönottotodistus löytyy käyttöoppaan lopusta.
8 Ensimmäinen käyttöönotto

Huomautus!
Vahvista asennuksen ja käyttöönoton asianmukaisuus asennus- ja
käyttöönottotodistukseen. Tämä on takuukorvausten edellytys.
–
Antakaa laitteen ensimmäinen käyttöönotto ja vuosihuolto Reflexin
asiakaspalvelun tehtäviksi.
8.1 Käyttöönoton edellytysten tarkistaminen
Laite on valmis ensimmäiseen käyttöönottoon, kun Asennus-luvussa kuvatut työt
on suoritettu. Käyttöönotto on annettava laitteiston valmistajan tai valmistajan
valtuuttaman ammattitaitoisen henkilön (esim. Reflexin tehtaan asiakaspalvelu)
suoritettavaksi. Paineenpitoyksikkö on otettava käyttöön vastaavan asennusohjeen
mukaisesti. Noudata seuraavia ensimmäistä käyttöönottoa koskevia ohjeita:
•
Ohjausyksikön asennus perussäiliön ja tarvittaessa lisäsäiliön kanssa
onnistui.
•
Säiliöiden vesipuolen liitännät laitoksen järjestelmään on tehty.
•
Säiliöitä ei ole täytetty vedellä.
•
Säiliöiden tyhjennyshanat ovat auki.
•
Laitoksen järjestelmä on täytetty vedellä, ja siitä on poistettu kaasut.
•
Sähkökytkentä on tehty voimassa olevien kansallisten ja paikallisten
määräysten mukaisesti.
8.2 Variomat-laitteen toiminta-asennot
Vähimmäiskäyttöpaine "P " selvitetään paineen ylläpidon sijaintipaikan avulla.
0
Ohjauksessa lasketaan vähimmäiskäyttöpaineen "P
magneettiventtiilille "PV" ja pumpulle "PU".
484 — Suomi
" avulla toiminta-asennot
0
Variomat Touch — 22.07.2024
Vähimmäiskäyttöpaine "P " lasketaan seuraavasti:
0
P = P + P + 0,2 bar* Syötä laskettu arvo ohjauksen
0 st D
käynnistysprosessiin,  8.3 "Ohjauksen
käynnistysprosessin muokkaaminen",  484.
P = h /10 h
st st
Varmistuslämpötiloille ≤ 100 °C
P = 0,0 bar
D
P = 0,5 bar Varmistuslämpötiloille = 110 °C
D
*Suositellaan 0,2 baarin lisäystä, ääritapauksissa ilman lisäystä

Huomautus!
Vältä vähimmäiskäyttöpaineen "P
höyrystymisen ja kavitaation.
8.3 Ohjauksen käynnistysprosessin muokkaaminen

Huomautus!
Valvontataulun käyttö  10.1 "Valvontataulun käyttö",  487
Käynnistysprosessilla määritetään parametrit laitteen ensimmäistä käyttöönottoa
varten. Se alkaa, kun ohjaus käynnistetään ensimmäisen kerran, ja se voidaan
suorittaa vain kerran. Parametrien seuraavat muutokset tai tarkastukset
suoritetaan asiakasvalikossa,  10.3 "Ohjauksen asetusten määrittäminen",
 488.
Asetusmahdollisuuksiin on yhdistetty kolminumeroinen PM-koodi.
Vaihe PM- Kuvaus
koodi
1 Käynnistysprosessin alku
2 001 Valitse kieli
3 Muistutus: Lue käyttöohje ennen asennusta ja
käyttöönottoa!
4 005 Aseta minimikäyttöpaine P
toiminta-asennot",  484.
5 002 Aseta kellonaika
6 003 Aseta päiväys
7 121 Valitse perussäiliön nimellistilavuus
8 Nollatasaus: Perussäiliön on oltava tyhjä!
Tarkistetaan, vastaako tasonmittauksen signaali valittua
perussäiliötä
9 Käynnistysprosessin loppu. Pysäytyskäyttö on aktiivinen.
Kun laite käynnistetään ensimmäisen kerran, näytölle tulee automaattisesti
käynnistysprosessin ensimmäinen sivu:
1. Paina "OK"-painiketta.
–
Käynnistysprosessi siirtyy seuraavalle sivulle.
2. Valitse haluttu kieli ja vahvista valinta "OK"-painikkeella.
metreinä
st
" alittumista. Se sulkee pois alipaineen,
0
,  8.2 "Variomat-laitteen
