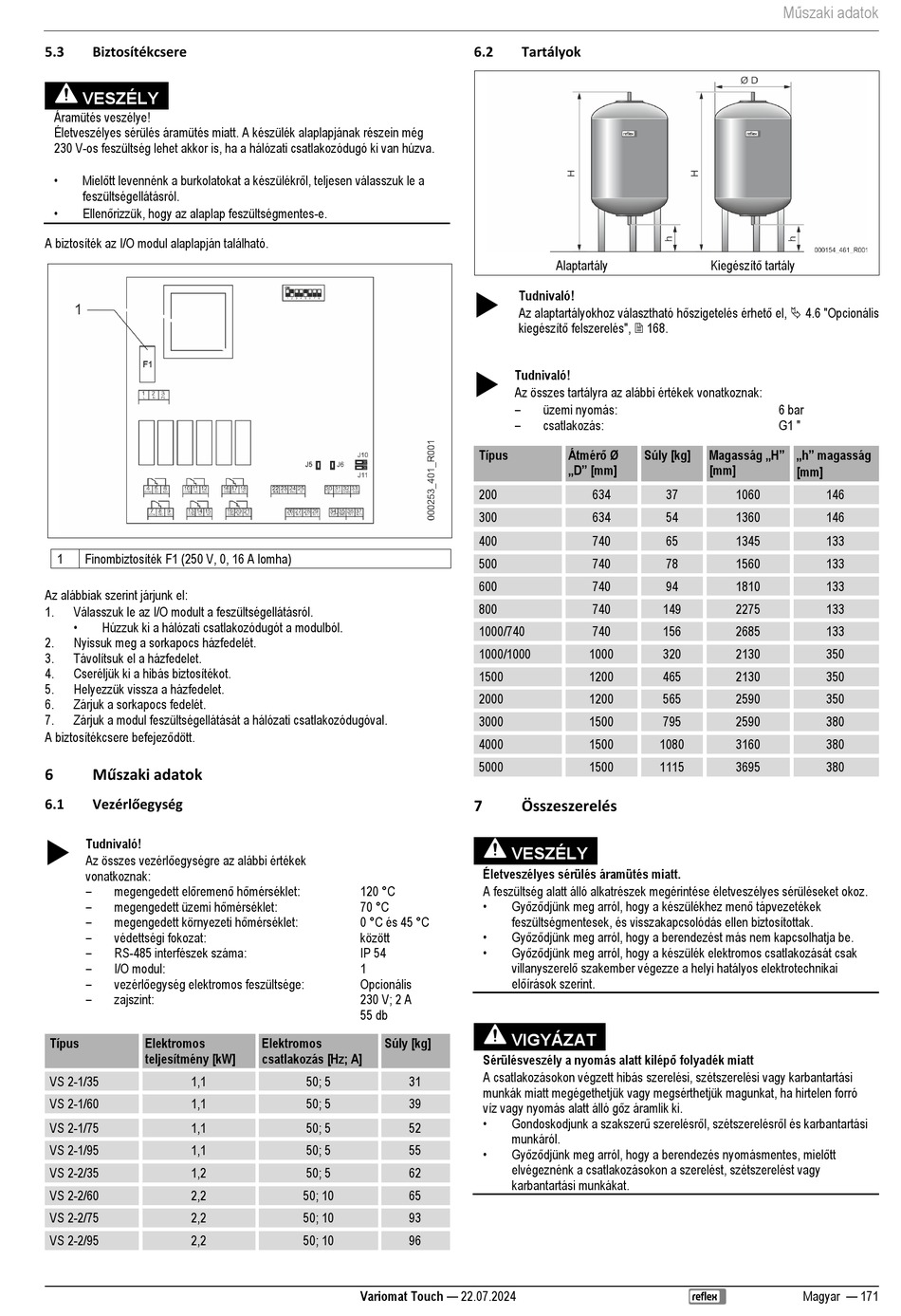

5.3 Biztosítékcsere
VESZÉLY
Áramütés veszélye!
Életveszélyes sérülés áramütés miatt. A készülék alaplapjának részein még
230 V-os feszültség lehet akkor is, ha a hálózati csatlakozódugó ki van húzva.
• Mielőtt levennénk a burkolatokat a készülékről, teljesen válasszuk le a
feszültségellátásról.
• Ellenőrizzük, hogy az alaplap feszültségmentes-e.
A biztosíték az I/O modul alaplapján található.
1 Finombiztosíték F1 (250 V, 0, 16 A lomha)
Az alábbiak szerint járjunk el:
1. Válasszuk le az I/O modult a feszültségellátásról.
•
Húzzuk ki a hálózati csatlakozódugót a modulból.
2. Nyissuk meg a sorkapocs házfedelét.
3. Távolítsuk el a házfedelet.
4. Cseréljük ki a hibás biztosítékot.
5. Helyezzük vissza a házfedelet.
6. Zárjuk a sorkapocs fedelét.
7. Zárjuk a modul feszültségellátását a hálózati csatlakozódugóval.
A biztosítékcsere befejeződött.
Műszaki adatok
6
Vezérlőegység
6.1

Tudnivaló!
Az összes vezérlőegységre az alábbi értékek
vonatkoznak:
– megengedett előremenő hőmérséklet:
– megengedett üzemi hőmérséklet:
– megengedett környezeti hőmérséklet:
–
védettségi fokozat:
–
RS-485 interfészek száma:
–
I/O modul:
– vezérlőegység elektromos feszültsége:
–
zajszint:
Típus Elektromos
teljesítmény [kW]
VS 2-1/35 1,1
VS 2-1/60 1,1
VS 2-1/75 1,1
VS 2-1/95 1,1
VS 2-2/35 1,2
VS 2-2/60 2,2
VS 2-2/75 2,2
VS 2-2/95 2,2
120 °C
70 °C
0 °C és 45 °C
között
IP 54
1
Opcionális
230 V; 2 A
55 db
Elektromos Súly [kg]
csatlakozás [Hz; A]
50; 5 31
50; 5 39
50; 5 52
50; 5 55
50; 5 62
50; 10 65
50; 10 93
50; 10 96
Variomat Touch — 22.07.2024
6.2 Tartályok
Alaptartály

Tudnivaló!
Az alaptartályokhoz választható hőszigetelés érhető el,  4.6 "Opcionális
kiegészítő felszerelés",  168.

Tudnivaló!
Az összes tartályra az alábbi értékek vonatkoznak:
–
üzemi nyomás:
–
csatlakozás:
Átmérő Ø
Típus Súly [kg]
„D" [mm]
200 634
300 634
400 740
500 740
600 740
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
7 Összeszerelés
VESZÉLY
Életveszélyes sérülés áramütés miatt.
A feszültség alatt álló alkatrészek megérintése életveszélyes sérüléseket okoz.
• Győződjünk meg arról, hogy a készülékhez menő tápvezetékek
feszültségmentesek, és visszakapcsolódás ellen biztosítottak.
• Győződjünk meg arról, hogy a berendezést más nem kapcsolhatja be.
• Győződjünk meg arról, hogy a készülék elektromos csatlakozását csak
villanyszerelő szakember végezze a helyi hatályos elektrotechnikai
előírások szerint.
VIGYÁZAT
Sérülésveszély a nyomás alatt kilépő folyadék miatt
A csatlakozásokon végzett hibás szerelési, szétszerelési vagy karbantartási
munkák miatt megégethetjük vagy megsérthetjük magunkat, ha hirtelen forró
víz vagy nyomás alatt álló gőz áramlik ki.
• Gondoskodjunk a szakszerű szerelésről, szétszerelésről és karbantartási
munkáról.
• Győződjünk meg arról, hogy a berendezés nyomásmentes, mielőtt
elvégeznénk a csatlakozásokon a szerelést, szétszerelést vagy
karbantartási munkákat.
Műszaki adatok
Kiegészítő tartály
6 bar
G1 "
Magasság „H" „h" magasság
[mm]
[mm]
37 1060 146
54 1360 146
65 1345 133
78 1560 133
94 1810 133
149 2275 133
156 2685 133
320 2130 350
465 2130 350
565 2590 350
795 2590 380
1080 3160 380
1115 3695 380
