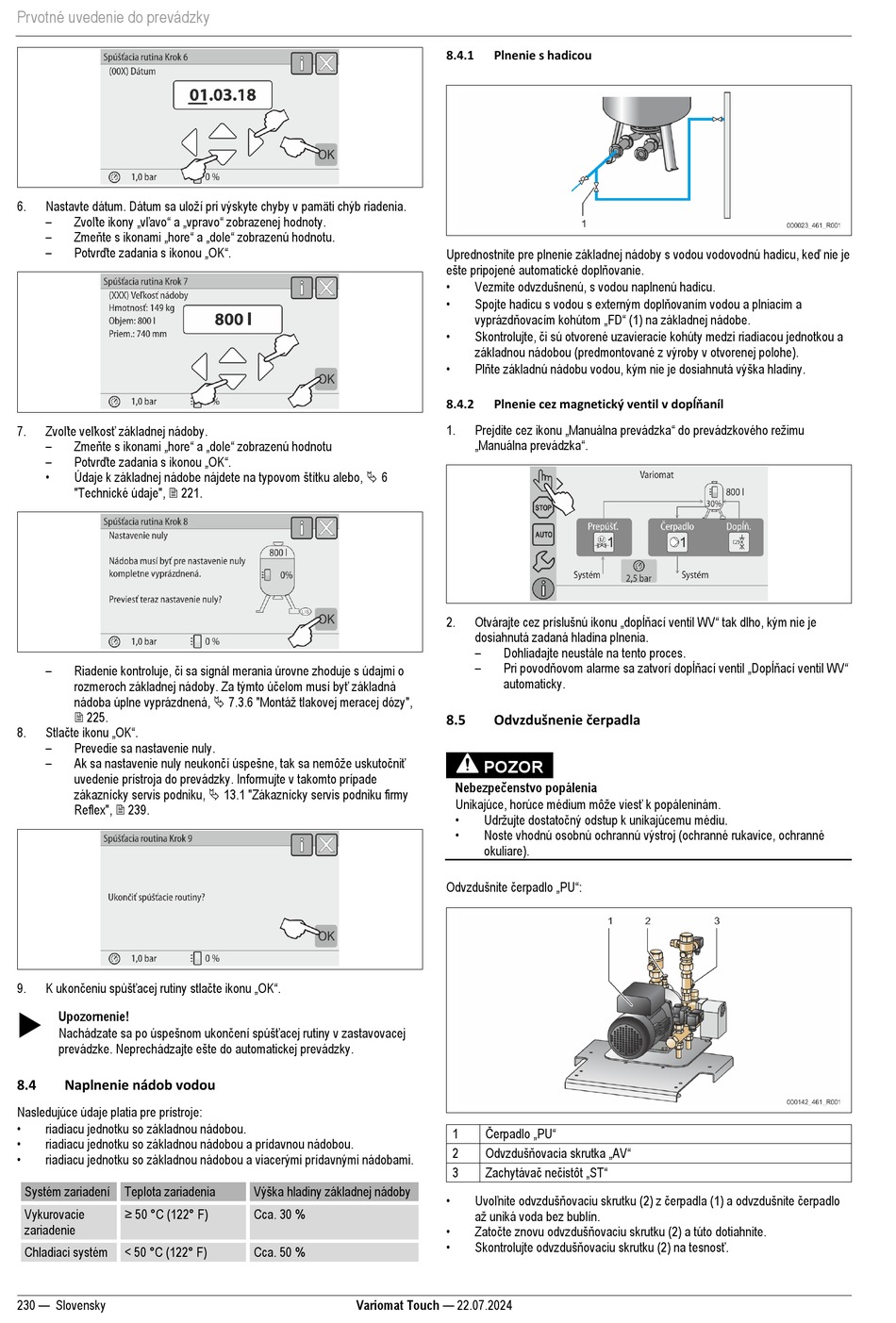

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 230

Prvotné uvedenie do prevádzky
Nastavte dátum. Dátum sa uloží pri výskyte chyby v pamäti chýb riadenia.
6.
– Zvoľte ikony „vľavo" a „vpravo" zobrazenej hodnoty.
– Zmeňte s ikonami „hore" a „dole" zobrazenú hodnotu.
– Potvrďte zadania s ikonou „OK".
Zvoľte veľkosť základnej nádoby.
7.
– Zmeňte s ikonami „hore" a „dole" zobrazenú hodnotu
– Potvrďte zadania s ikonou „OK".
• Údaje k základnej nádobe nájdete na typovom štítku alebo,  6
"Technické údaje",  221.
– Riadenie kontroluje, či sa signál merania úrovne zhoduje s údajmi o
rozmeroch základnej nádoby. Za týmto účelom musí byť základná
nádoba úplne vyprázdnená,  7.3.6 "Montáž tlakovej meracej dózy",
 225.
Stlačte ikonu „OK".
8.
–
Prevedie sa nastavenie nuly.
– Ak sa nastavenie nuly neukončí úspešne, tak sa nemôže uskutočniť
uvedenie prístroja do prevádzky. Informujte v takomto prípade
zákaznícky servis podniku,  13.1 "Zákaznícky servis podniku firmy
Reflex",  239.
K ukončeniu spúšťacej rutiny stlačte ikonu „OK".
9.

Upozornenie!
Nachádzate sa po úspešnom ukončení spúšťacej rutiny v zastavovacej
prevádzke. Neprechádzajte ešte do automatickej prevádzky.
8.4 Naplnenie nádob vodou
Nasledujúce údaje platia pre prístroje:
•
riadiacu jednotku so základnou nádobou.
•
riadiacu jednotku so základnou nádobou a prídavnou nádobou.
•
riadiacu jednotku so základnou nádobou a viacerými prídavnými nádobami.
Systém zariadení Teplota zariadenia
≥ 50 °C (122° F)
Vykurovacie
zariadenie
Chladiaci systém < 50 °C (122° F)
230 — Slovensky
Výška hladiny základnej nádoby
Cca. 30 %
Cca. 50 %
Variomat Touch — 22.07.2024
8.4.1 Plnenie s hadicou
Uprednostnite pre plnenie základnej nádoby s vodou vodovodnú hadicu, keď nie je
ešte pripojené automatické doplňovanie.
• Vezmite odvzdušnenú, s vodou naplnenú hadicu.
• Spojte hadicu s vodou s externým doplňovaním vodou a plniacim a
vyprázdňovacím kohútom „FD" (1) na základnej nádobe.
• Skontrolujte, či sú otvorené uzavieracie kohúty medzi riadiacou jednotkou a
základnou nádobou (predmontované z výroby v otvorenej polohe).
• Plňte základnú nádobu vodou, kým nie je dosiahnutá výška hladiny.
Plnenie cez magnetický ventil v dopĺňaníl
8.4.2
Prejdite cez ikonu „Manuálna prevádzka" do prevádzkového režimu
1.
„Manuálna prevádzka".
Otvárajte cez príslušnú ikonu „dopĺňací ventil WV" tak dlho, kým nie je
2.
dosiahnutá zadaná hladina plnenia.
–
Dohliadajte neustále na tento proces.
– Pri povodňovom alarme sa zatvorí dopĺňací ventil „Dopĺňací ventil WV"
automaticky.
Odvzdušnenie čerpadla
8.5
POZOR
Nebezpečenstvo popálenia
Unikajúce, horúce médium môže viesť k popáleninám.
• Udržujte dostatočný odstup k unikajúcemu médiu.
•
Noste vhodnú osobnú ochrannú výstroj (ochranné rukavice, ochranné
okuliare).
Odvzdušnite čerpadlo „PU":
Čerpadlo „PU"
1
Odvzdušňovacia skrutka „AV"
2
Zachytávač nečistôt „ST"
3
• Uvoľnite odvzdušňovaciu skrutku (2) z čerpadla (1) a odvzdušnite čerpadlo
až uniká voda bez bublín.
• Zatočte znovu odvzdušňovaciu skrutku (2) a túto dotiahnite.
• Skontrolujte odvzdušňovaciu skrutku (2) na tesnosť.
