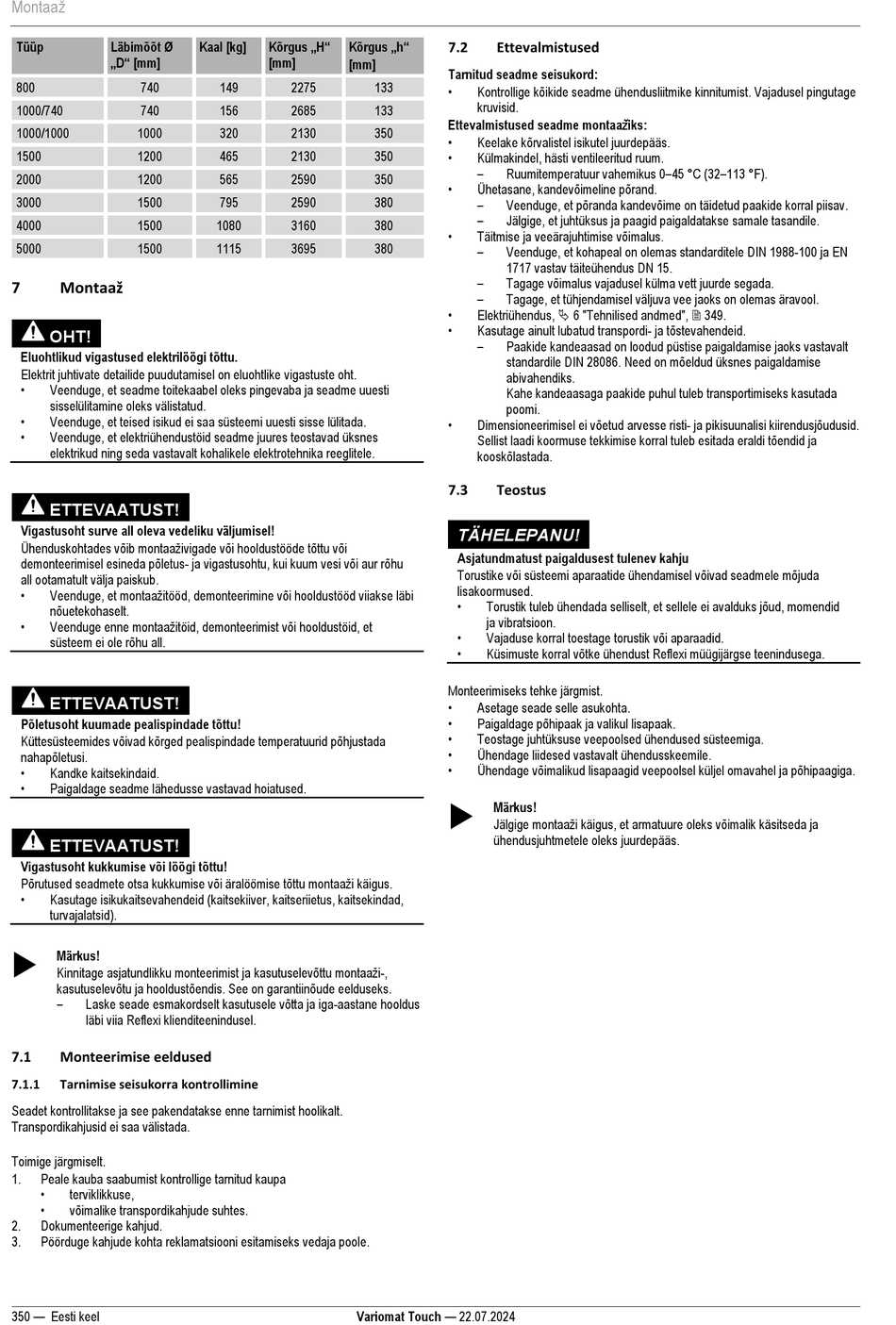

Montaaž
Tüüp Läbimõõt Ø
„D" [mm]
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
Montaaž
7
OHT!
Eluohtlikud vigastused elektrilöögi tõttu.
Elektrit juhtivate detailide puudutamisel on eluohtlike vigastuste oht.
•
Veenduge, et seadme toitekaabel oleks pingevaba ja seadme uuesti
sisselülitamine oleks välistatud.
•
Veenduge, et teised isikud ei saa süsteemi uuesti sisse lülitada.
•
Veenduge, et elektriühendustöid seadme juures teostavad üksnes
elektrikud ning seda vastavalt kohalikele elektrotehnika reeglitele.
ETTEVAATUST!
Vigastusoht surve all oleva vedeliku väljumisel!
Ühenduskohtades võib montaaživigade või hooldustööde tõttu või
demonteerimisel esineda põletus- ja vigastusohtu, kui kuum vesi või aur rõhu
all ootamatult välja paiskub.
• Veenduge, et montaažitööd, demonteerimine või hooldustööd viiakse läbi
nõuetekohaselt.
• Veenduge enne montaažitöid, demonteerimist või hooldustöid, et
süsteem ei ole rõhu all.
ETTEVAATUST!
Põletusoht kuumade pealispindade tõttu!
Küttesüsteemides võivad kõrged pealispindade temperatuurid põhjustada
nahapõletusi.
•
Kandke kaitsekindaid.
•
Paigaldage seadme lähedusse vastavad hoiatused.
ETTEVAATUST!
Vigastusoht kukkumise või löögi tõttu!
Põrutused seadmete otsa kukkumise või äralöömise tõttu montaaži käigus.
•
Kasutage isikukaitsevahendeid (kaitsekiiver, kaitseriietus, kaitsekindad,
turvajalatsid).

Märkus!
Kinnitage asjatundlikku monteerimist ja kasutuselevõttu montaaži-,
kasutuselevõtu ja hooldustõendis. See on garantiinõude eelduseks.
–
Laske seade esmakordselt kasutusele võtta ja iga-aastane hooldus
läbi viia Reflexi klienditeenindusel.
7.1 Monteerimise eeldused
7.1.1 Tarnimise seisukorra kontrollimine
Seadet kontrollitakse ja see pakendatakse enne tarnimist hoolikalt.
Transpordikahjusid ei saa välistada.
Toimige järgmiselt.
1. Peale kauba saabumist kontrollige tarnitud kaupa
•
terviklikkuse,
•
võimalike transpordikahjude suhtes.
2. Dokumenteerige kahjud.
3. Pöörduge kahjude kohta reklamatsiooni esitamiseks vedaja poole.
350 — Eesti keel
Kõrgus „H" Kõrgus „h"
Kaal [kg]
[mm]
[mm]
149 2275
156 2685
320 2130
465 2130
565 2590
795 2590
1080 3160
1115 3695
Variomat Touch — 22.07.2024
7.2 Ettevalmistused
Tarnitud seadme seisukord:
•
133
Kontrollige kõikide seadme ühendusliitmike kinnitumist. Vajadusel pingutage
kruvisid.
133
Ettevalmistused seadme montaažiks:
350
•
Keelake kõrvalistel isikutel juurdepääs.
•
350
Külmakindel, hästi ventileeritud ruum.
–
Ruumitemperatuur vahemikus 0–45 °C (32–113 °F).
350
•
Ühetasane, kandevõimeline põrand.
–
380
Veenduge, et põranda kandevõime on täidetud paakide korral piisav.
–
Jälgige, et juhtüksus ja paagid paigaldatakse samale tasandile.
380
•
Täitmise ja veeärajuhtimise võimalus.
–
380
Veenduge, et kohapeal on olemas standarditele DIN 1988-100 ja EN
1717 vastav täiteühendus DN 15.
–
Tagage võimalus vajadusel külma vett juurde segada.
–
Tagage, et tühjendamisel väljuva vee jaoks on olemas äravool.
•
Elektriühendus,  6 "Tehnilised andmed",  349.
•
Kasutage ainult lubatud transpordi- ja tõstevahendeid.
–
Paakide kandeaasad on loodud püstise paigaldamise jaoks vastavalt
standardile DIN 28086. Need on mõeldud üksnes paigaldamise
abivahendiks.
Kahe kandeaasaga paakide puhul tuleb transportimiseks kasutada
poomi.
•
Dimensioneerimisel ei võetud arvesse risti- ja pikisuunalisi kiirendusjõudusid.
Sellist laadi koormuse tekkimise korral tuleb esitada eraldi tõendid ja
kooskõlastada.
7.3 Teostus
TÄHELEPANU!
Asjatundmatust paigaldusest tulenev kahju
Torustike või süsteemi aparaatide ühendamisel võivad seadmele mõjuda
lisakoormused.
•
Torustik tuleb ühendada selliselt, et sellele ei avalduks jõud, momendid
ja vibratsioon.
•
Vajaduse korral toestage torustik või aparaadid.
•
Küsimuste korral võtke ühendust Reflexi müügijärgse teenindusega.
Monteerimiseks tehke järgmist.
•
Asetage seade selle asukohta.
•
Paigaldage põhipaak ja valikul lisapaak.
•
Teostage juhtüksuse veepoolsed ühendused süsteemiga.
•
Ühendage liidesed vastavalt ühendusskeemile.
•
Ühendage võimalikud lisapaagid veepoolsel küljel omavahel ja põhipaagiga.

Märkus!
Jälgige montaaži käigus, et armatuure oleks võimalik käsitseda ja
ühendusjuhtmetele oleks juurdepääs.
