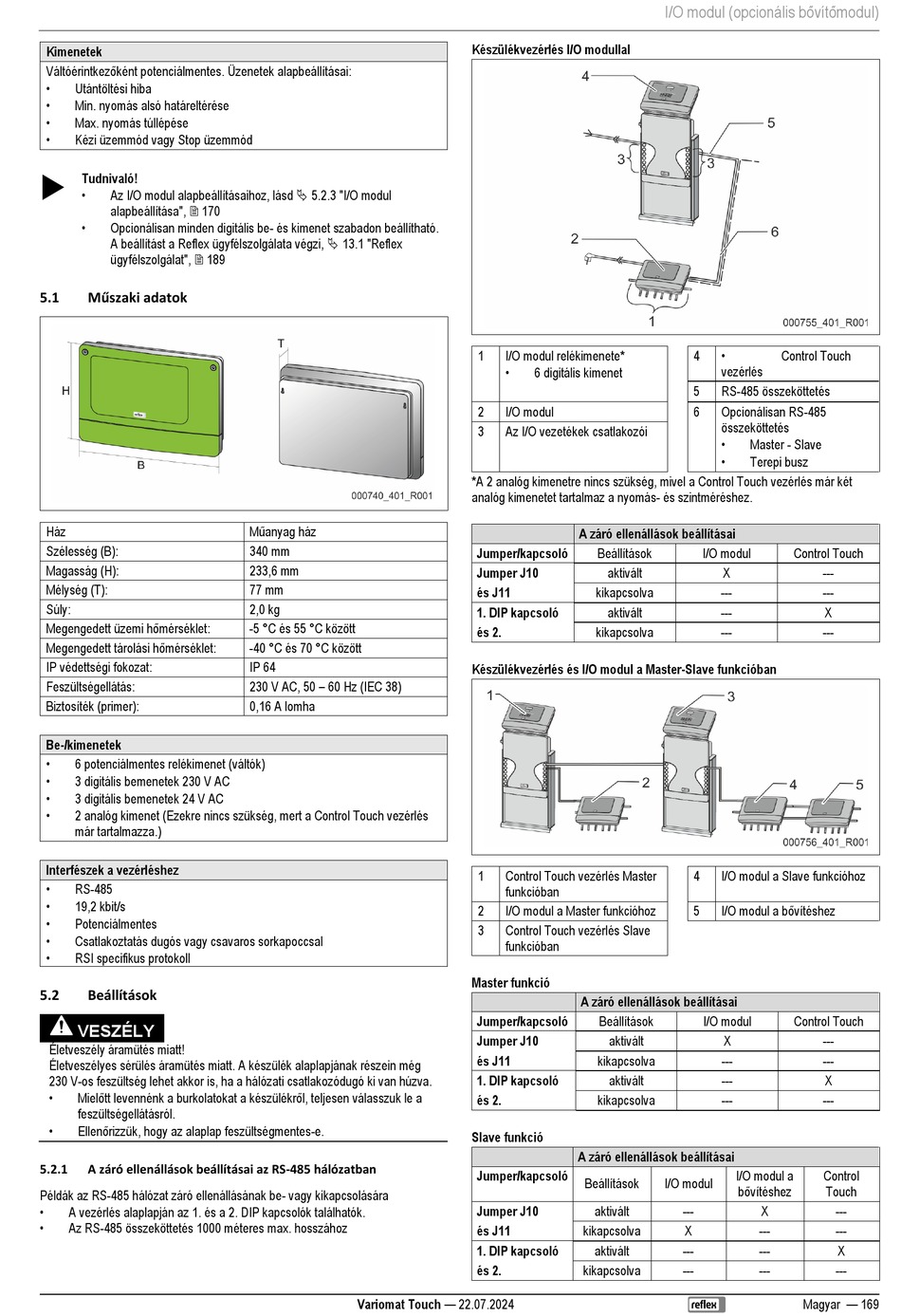

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 169

Kimenetek
Váltóérintkezőként potenciálmentes. Üzenetek alapbeállításai:
•
Utántöltési hiba
•
Min. nyomás alsó határeltérése
•
Max. nyomás túllépése
•
Kézi üzemmód vagy Stop üzemmód

Tudnivaló!
•
Az I/O modul alapbeállításaihoz, lásd  5.2.3 "I/O modul
alapbeállítása",  170
•
Opcionálisan minden digitális be- és kimenet szabadon beállítható.
A beállítást a Reflex ügyfélszolgálata végzi,  13.1 "Reflex
ügyfélszolgálat",  189
Műszaki adatok
5.1
Ház
Szélesség (B):
Magasság (H):
Mélység (T):
Súly:
Megengedett üzemi hőmérséklet:
Megengedett tárolási hőmérséklet:
IP védettségi fokozat:
Feszültségellátás:
Biztosíték (primer):
Be-/kimenetek
•
6 potenciálmentes relékimenet (váltók)
•
3 digitális bemenetek 230 V AC
•
3 digitális bemenetek 24 V AC
•
2 analóg kimenet (Ezekre nincs szükség, mert a Control Touch vezérlés
már tartalmazza.)
Interfészek a vezérléshez
•
RS-485
•
19,2 kbit/s
•
Potenciálmentes
•
Csatlakoztatás dugós vagy csavaros sorkapoccsal
•
RSI specifikus protokoll
5.2 Beállítások
VESZÉLY
Életveszély áramütés miatt!
Életveszélyes sérülés áramütés miatt. A készülék alaplapjának részein még
230 V-os feszültség lehet akkor is, ha a hálózati csatlakozódugó ki van húzva.
• Mielőtt levennénk a burkolatokat a készülékről, teljesen válasszuk le a
feszültségellátásról.
• Ellenőrizzük, hogy az alaplap feszültségmentes-e.
5.2.1 A záró ellenállások beállításai az RS-485 hálózatban
Példák az RS-485 hálózat záró ellenállásának be- vagy kikapcsolására
•
A vezérlés alaplapján az 1. és a 2. DIP kapcsolók találhatók.
•
Az RS-485 összeköttetés 1000 méteres max. hosszához
Műanyag ház
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C és 55 °C között
-40 °C és 70 °C között
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A lomha
Variomat Touch — 22.07.2024
Készülékvezérlés I/O modullal
1 I/O modul relékimenete*
•
6 digitális kimenet
2 I/O modul
3 Az I/O vezetékek csatlakozói
*A 2 analóg kimenetre nincs szükség, mivel a Control Touch vezérlés már két
analóg kimenetet tartalmaz a nyomás- és szintméréshez.
A záró ellenállások beállításai
Jumper/kapcsoló Beállítások
Jumper J10 aktivált
és J11
kikapcsolva
1. DIP kapcsoló aktivált
és 2. kikapcsolva
Készülékvezérlés és I/O modul a Master-Slave funkcióban
1 Control Touch vezérlés Master
funkcióban
2 I/O modul a Master funkcióhoz
3 Control Touch vezérlés Slave
funkcióban
Master funkció
A záró ellenállások beállításai
Jumper/kapcsoló Beállítások
Jumper J10 aktivált
és J11 kikapcsolva
1. DIP kapcsoló
aktivált
és 2. kikapcsolva
Slave funkció
A záró ellenállások beállításai
Jumper/kapcsoló
Beállítások
Jumper J10
aktivált
és J11 kikapcsolva
1. DIP kapcsoló aktivált
és 2. kikapcsolva
I/O modul (opcionális bővítőmodul)
•
4 Control Touch
vezérlés
5 RS-485 összeköttetés
6 Opcionálisan RS-485
összeköttetés
•
Master - Slave
•
Terepi busz
I/O modul Control Touch
X ---
--- ---
--- X
--- ---
4 I/O modul a Slave funkcióhoz
I/O modul a bővítéshez
5
I/O modul Control Touch
X ---
--- ---
--- X
--- ---
I/O modul a Control
I/O modul
bővítéshez
Touch
--- X ---
X --- ---
--- ---
--- --- ---
Magyar — 169
