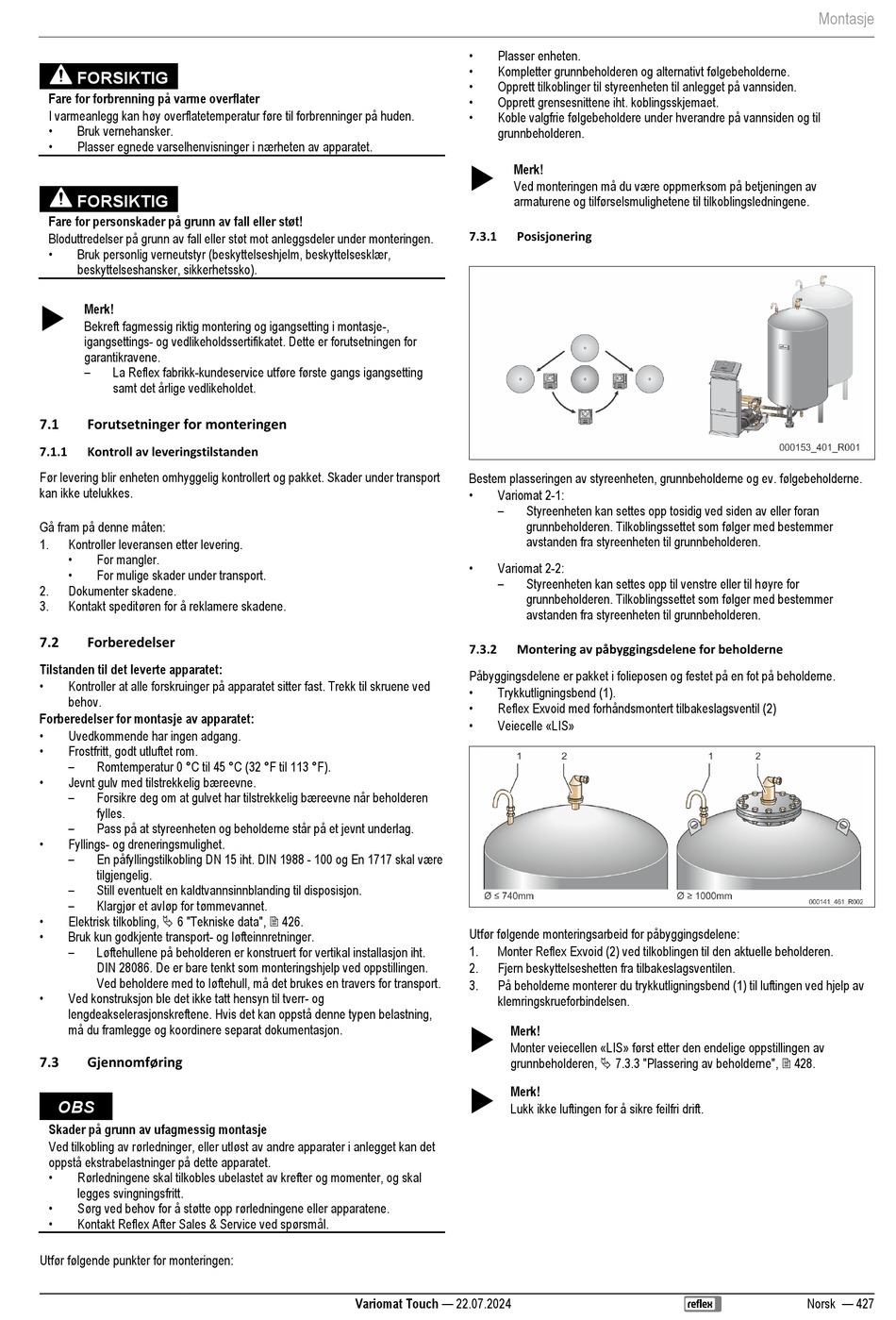

FORSIKTIG
Fare for forbrenning på varme overflater
I varmeanlegg kan høy overflatetemperatur føre til forbrenninger på huden.
•
Bruk vernehansker.
•
Plasser egnede varselhenvisninger i nærheten av apparatet.
FORSIKTIG
Fare for personskader på grunn av fall eller støt!
Bloduttredelser på grunn av fall eller støt mot anleggsdeler under monteringen.
•
Bruk personlig verneutstyr (beskyttelseshjelm, beskyttelsesklær,
beskyttelseshansker, sikkerhetssko).

Merk!
Bekreft fagmessig riktig montering og igangsetting i montasje-,
igangsettings- og vedlikeholdssertifikatet. Dette er forutsetningen for
garantikravene.
–
La Reflex fabrikk-kundeservice utføre første gangs igangsetting
samt det årlige vedlikeholdet.
7.1 Forutsetninger for monteringen
7.1.1 Kontroll av leveringstilstanden
Før levering blir enheten omhyggelig kontrollert og pakket. Skader under transport
kan ikke utelukkes.
Gå fram på denne måten:
1. Kontroller leveransen etter levering.
•
For mangler.
•
For mulige skader under transport.
2. Dokumenter skadene.
3. Kontakt speditøren for å reklamere skadene.
7.2 Forberedelser
Tilstanden til det leverte apparatet:
•
Kontroller at alle forskruinger på apparatet sitter fast. Trekk til skruene ved
behov.
Forberedelser for montasje av apparatet:
•
Uvedkommende har ingen adgang.
•
Frostfritt, godt utluftet rom.
–
Romtemperatur 0 °C til 45 °C (32 °F til 113 °F).
•
Jevnt gulv med tilstrekkelig bæreevne.
–
Forsikre deg om at gulvet har tilstrekkelig bæreevne når beholderen
fylles.
–
Pass på at styreenheten og beholderne står på et jevnt underlag.
•
Fyllings- og dreneringsmulighet.
–
En påfyllingstilkobling DN 15 iht. DIN 1988 - 100 og En 1717 skal være
tilgjengelig.
–
Still eventuelt en kaldtvannsinnblanding til disposisjon.
–
Klargjør et avløp for tømmevannet.
•
Elektrisk tilkobling,  6 "Tekniske data",  426.
•
Bruk kun godkjente transport- og løfteinnretninger.
–
Løftehullene på beholderen er konstruert for vertikal installasjon iht.
DIN 28086. De er bare tenkt som monteringshjelp ved oppstillingen.
Ved beholdere med to løftehull, må det brukes en travers for transport.
•
Ved konstruksjon ble det ikke tatt hensyn til tverr- og
lengdeakselerasjonskreftene. Hvis det kan oppstå denne typen belastning,
må du framlegge og koordinere separat dokumentasjon.
7.3 Gjennomføring
OBS
Skader på grunn av ufagmessig montasje
Ved tilkobling av rørledninger, eller utløst av andre apparater i anlegget kan det
oppstå ekstrabelastninger på dette apparatet.
•
Rørledningene skal tilkobles ubelastet av krefter og momenter, og skal
legges svingningsfritt.
•
Sørg ved behov for å støtte opp rørledningene eller apparatene.
•
Kontakt Reflex After Sales & Service ved spørsmål.
Utfør følgende punkter for monteringen:
•
Plasser enheten.
•
Kompletter grunnbeholderen og alternativt følgebeholderne.
•
Opprett tilkoblinger til styreenheten til anlegget på vannsiden.
•
Opprett grensesnittene iht. koblingsskjemaet.
•
Koble valgfrie følgebeholdere under hverandre på vannsiden og til
grunnbeholderen.

Merk!
Ved monteringen må du være oppmerksom på betjeningen av
armaturene og tilførselsmulighetene til tilkoblingsledningene.
7.3.1 Posisjonering
Bestem plasseringen av styreenheten, grunnbeholderne og ev. følgebeholderne.
•
Variomat 2-1:
–
•
Variomat 2-2:
–
7.3.2 Montering av påbyggingsdelene for beholderne
Påbyggingsdelene er pakket i folieposen og festet på en fot på beholderne.
•
Trykkutligningsbend (1).
•
Reflex Exvoid med forhåndsmontert tilbakeslagsventil (2)
•
Veiecelle «LIS»
Utfør følgende monteringsarbeid for påbyggingsdelene:
1. Monter Reflex Exvoid (2) ved tilkoblingen til den aktuelle beholderen.
2. Fjern beskyttelseshetten fra tilbakeslagsventilen.
3. På beholderne monterer du trykkutligningsbend (1) til luftingen ved hjelp av
klemringskrueforbindelsen.

Merk!
Monter veiecellen «LIS» først etter den endelige oppstillingen av
grunnbeholderen,  7.3.3 "Plassering av beholderne",  428.

Merk!
Lukk ikke luftingen for å sikre feilfri drift.
