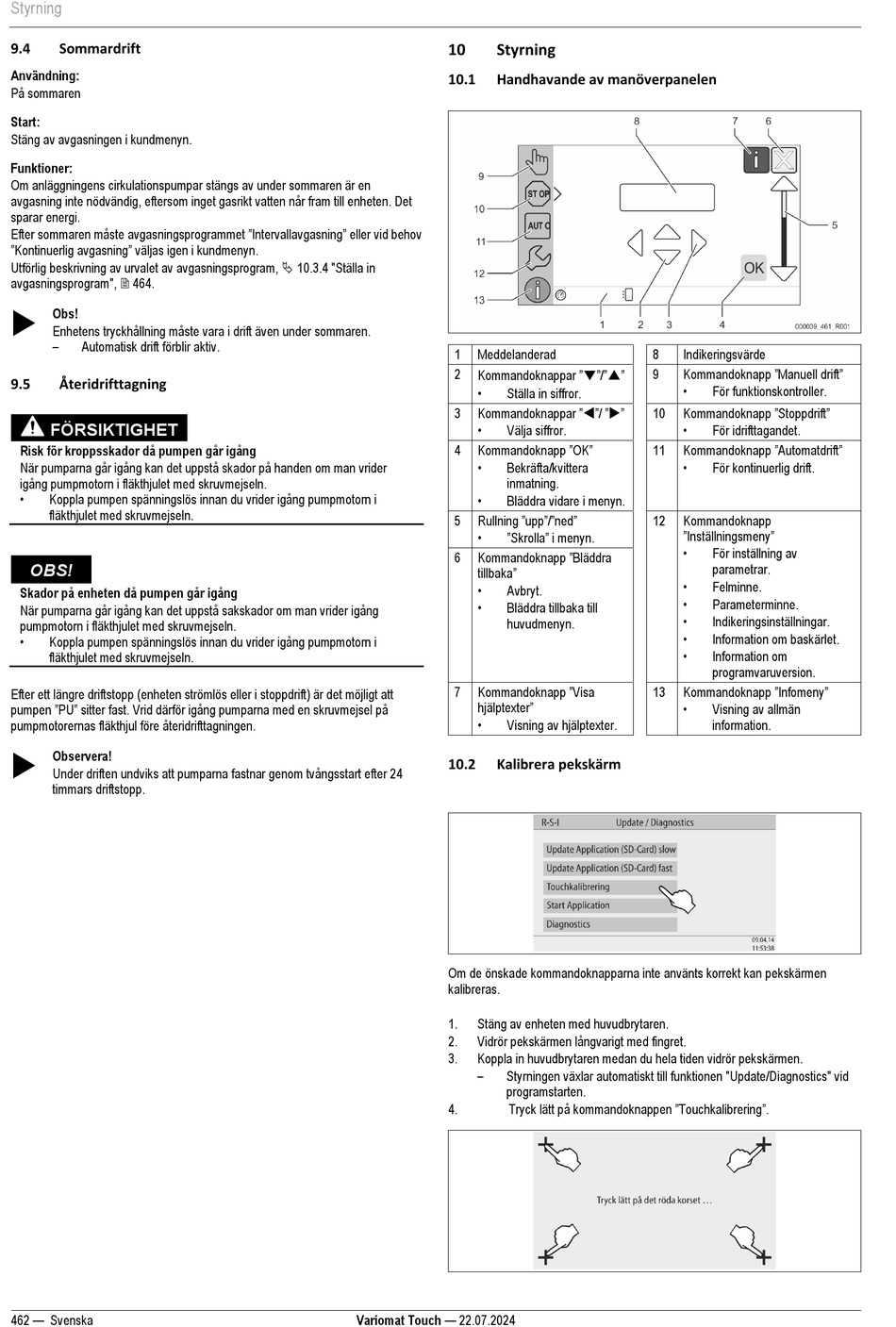

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 462

Styrning
9.4 Sommardrift
Användning:
På sommaren
Start:
Stäng av avgasningen i kundmenyn.
Funktioner:
Om anläggningens cirkulationspumpar stängs av under sommaren är en
avgasning inte nödvändig, eftersom inget gasrikt vatten når fram till enheten. Det
sparar energi.
Efter sommaren måste avgasningsprogrammet "Intervallavgasning" eller vid behov
"Kontinuerlig avgasning" väljas igen i kundmenyn.
Utförlig beskrivning av urvalet av avgasningsprogram,  10.3.4 "Ställa in
avgasningsprogram",  464.

Obs!
Enhetens tryckhållning måste vara i drift även under sommaren.
–
Automatisk drift förblir aktiv.
9.5 Återidrifttagning
FÖRSIKTIGHET
Risk för kroppsskador då pumpen går igång
När pumparna går igång kan det uppstå skador på handen om man vrider
igång pumpmotorn i fläkthjulet med skruvmejseln.
•
Koppla pumpen spänningslös innan du vrider igång pumpmotorn i
fläkthjulet med skruvmejseln.
OBS!
Skador på enheten då pumpen går igång
När pumparna går igång kan det uppstå sakskador om man vrider igång
pumpmotorn i fläkthjulet med skruvmejseln.
•
Koppla pumpen spänningslös innan du vrider igång pumpmotorn i
fläkthjulet med skruvmejseln.
Efter ett längre driftstopp (enheten strömlös eller i stoppdrift) är det möjligt att
pumpen "PU" sitter fast. Vrid därför igång pumparna med en skruvmejsel på
pumpmotorernas fläkthjul före återidrifttagningen.

Observera!
Under driften undviks att pumparna fastnar genom tvångsstart efter 24
timmars driftstopp.
462 — Svenska
10 Styrning
10.1 Handhavande av manöverpanelen
1 Meddelanderad
Kommandoknappar "▼"/"▲"
2
•
Ställa in siffror.
Kommandoknappar ""/ ""
3
•
Välja siffror.
Kommandoknapp "OK"
4
•
Bekräfta/kvittera
inmatning.
•
Bläddra vidare i menyn.
Rullning "upp"/"ned"
5
• "Skrolla" i menyn.
Kommandoknapp "Bläddra
6
tillbaka"
•
Avbryt.
•
Bläddra tillbaka till
huvudmenyn.
Kommandoknapp "Visa
7
hjälptexter"
•
Visning av hjälptexter.
10.2 Kalibrera pekskärm
Om de önskade kommandoknapparna inte använts korrekt kan pekskärmen
kalibreras.
1. Stäng av enheten med huvudbrytaren.
2. Vidrör pekskärmen långvarigt med fingret.
3. Koppla in huvudbrytaren medan du hela tiden vidrör pekskärmen.
–
Styrningen växlar automatiskt till funktionen "Update/Diagnostics" vid
programstarten.
Tryck lätt på kommandoknappen "Touchkalibrering".
4.
Variomat Touch — 22.07.2024
8 Indikeringsvärde
Kommandoknapp "Manuell drift"
9
•
För funktionskontroller.
Kommandoknapp "Stoppdrift"
10
•
För idrifttagandet.
Kommandoknapp "Automatdrift"
11
•
För kontinuerlig drift.
12 Kommandoknapp
"Inställningsmeny"
•
För inställning av
parametrar.
•
Felminne.
•
Parameterminne.
•
Indikeringsinställningar.
•
Information om baskärlet.
•
Information om
programvaruversion.
Kommandoknapp "Infomeny"
13
•
Visning av allmän
information.
