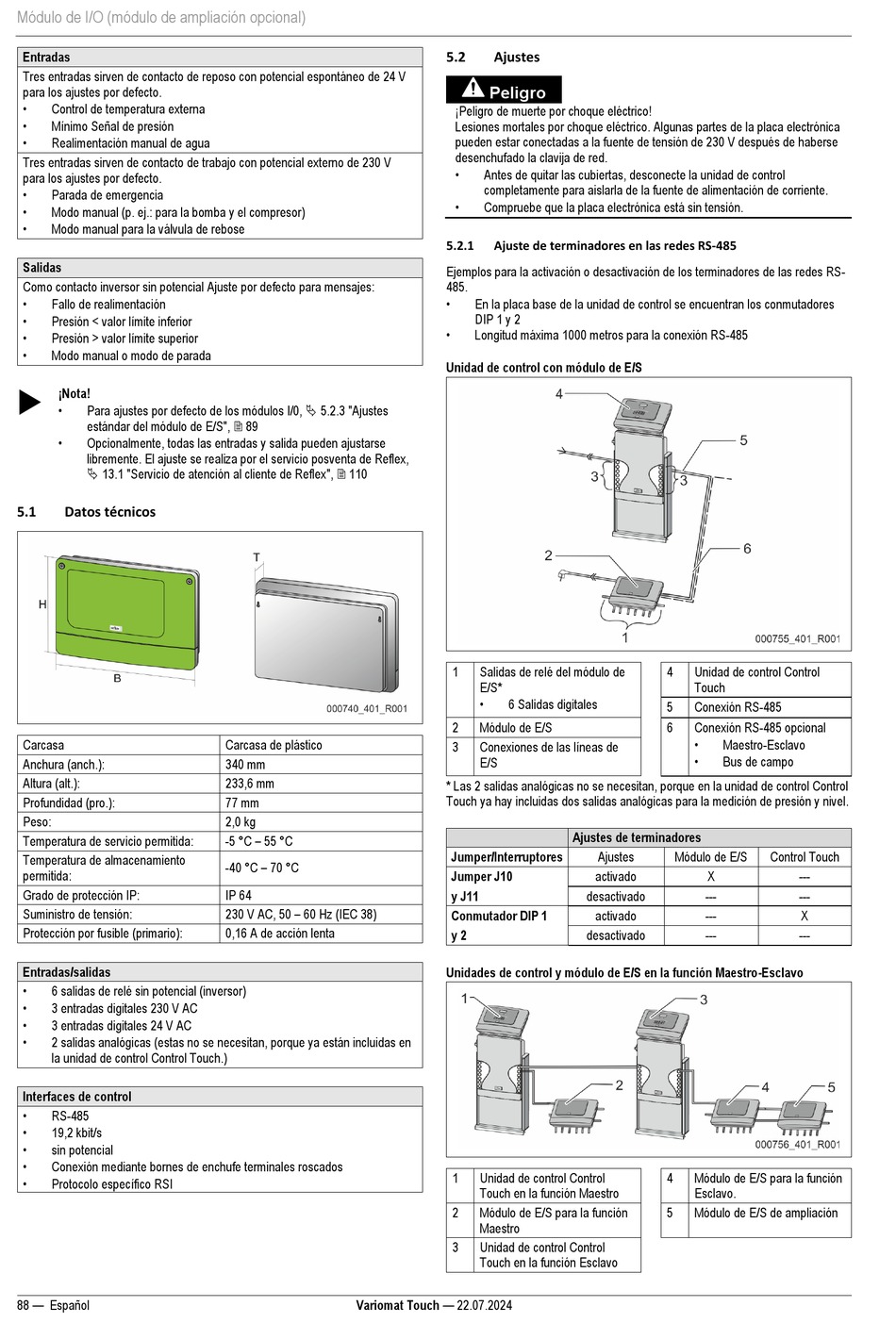

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 88

Módulo de I/O (módulo de ampliación opcional)
Entradas
Tres entradas sirven de contacto de reposo con potencial espontáneo de 24 V
para los ajustes por defecto.
•
Control de temperatura externa
•
Mínimo Señal de presión
•
Realimentación manual de agua
Tres entradas sirven de contacto de trabajo con potencial externo de 230 V
para los ajustes por defecto.
•
Parada de emergencia
•
Modo manual (p. ej.: para la bomba y el compresor)
•
Modo manual para la válvula de rebose
Salidas
Como contacto inversor sin potencial Ajuste por defecto para mensajes:
•
Fallo de realimentación
•
Presión < valor límite inferior
•
Presión > valor límite superior
•
Modo manual o modo de parada

¡Nota!
•
Para ajustes por defecto de los módulos I/0,  5.2.3 "Ajustes
estándar del módulo de E/S",  89
•
Opcionalmente, todas las entradas y salida pueden ajustarse
libremente. El ajuste se realiza por el servicio posventa de Reflex,
 13.1 "Servicio de atención al cliente de Reflex",  110
5.1 Datos técnicos
Carcasa
Anchura (anch.):
Altura (alt.):
Profundidad (pro.):
Peso:
Temperatura de servicio permitida:
Temperatura de almacenamiento
permitida:
Grado de protección IP:
Suministro de tensión:
Protección por fusible (primario):
Entradas/salidas
•
6 salidas de relé sin potencial (inversor)
•
3 entradas digitales 230 V AC
•
3 entradas digitales 24 V AC
•
2 salidas analógicas (estas no se necesitan, porque ya están incluidas en
la unidad de control Control Touch.)
Interfaces de control
•
RS-485
•
19,2 kbit/s
•
sin potencial
•
Conexión mediante bornes de enchufe terminales roscados
•
Protocolo específico RSI
88 — Español
Carcasa de plástico
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A de acción lenta
Variomat Touch — 22.07.2024
5.2 Ajustes
Peligro
¡Peligro de muerte por choque eléctrico!
Lesiones mortales por choque eléctrico. Algunas partes de la placa electrónica
pueden estar conectadas a la fuente de tensión de 230 V después de haberse
desenchufado la clavija de red.
•
Antes de quitar las cubiertas, desconecte la unidad de control
completamente para aislarla de la fuente de alimentación de corriente.
•
Compruebe que la placa electrónica está sin tensión.
5.2.1 Ajuste de terminadores en las redes RS-485
Ejemplos para la activación o desactivación de los terminadores de las redes RS-
485.
•
En la placa base de la unidad de control se encuentran los conmutadores
DIP 1 y 2
•
Longitud máxima 1000 metros para la conexión RS-485
Unidad de control con módulo de E/S
1 Salidas de relé del módulo de
E/S*
•
6 Salidas digitales
2 Módulo de E/S
3 Conexiones de las líneas de
E/S
* Las 2 salidas analógicas no se necesitan, porque en la unidad de control Control
Touch ya hay incluidas dos salidas analógicas para la medición de presión y nivel.
Ajustes de terminadores
Jumper/Interruptores Ajustes
Jumper J10 activado
y J11 desactivado
Conmutador DIP 1 activado
y 2
desactivado
Unidades de control y módulo de E/S en la función Maestro-Esclavo
1 Unidad de control Control
Touch en la función Maestro
2 Módulo de E/S para la función
Maestro
3 Unidad de control Control
Touch en la función Esclavo
4 Unidad de control Control
Touch
5 Conexión RS-485
6 Conexión RS-485 opcional
•
Maestro-Esclavo
•
Bus de campo
Módulo de E/S Control Touch
X ---
--- ---
--- X
--- ---
4 Módulo de E/S para la función
Esclavo.
5 Módulo de E/S de ampliación
