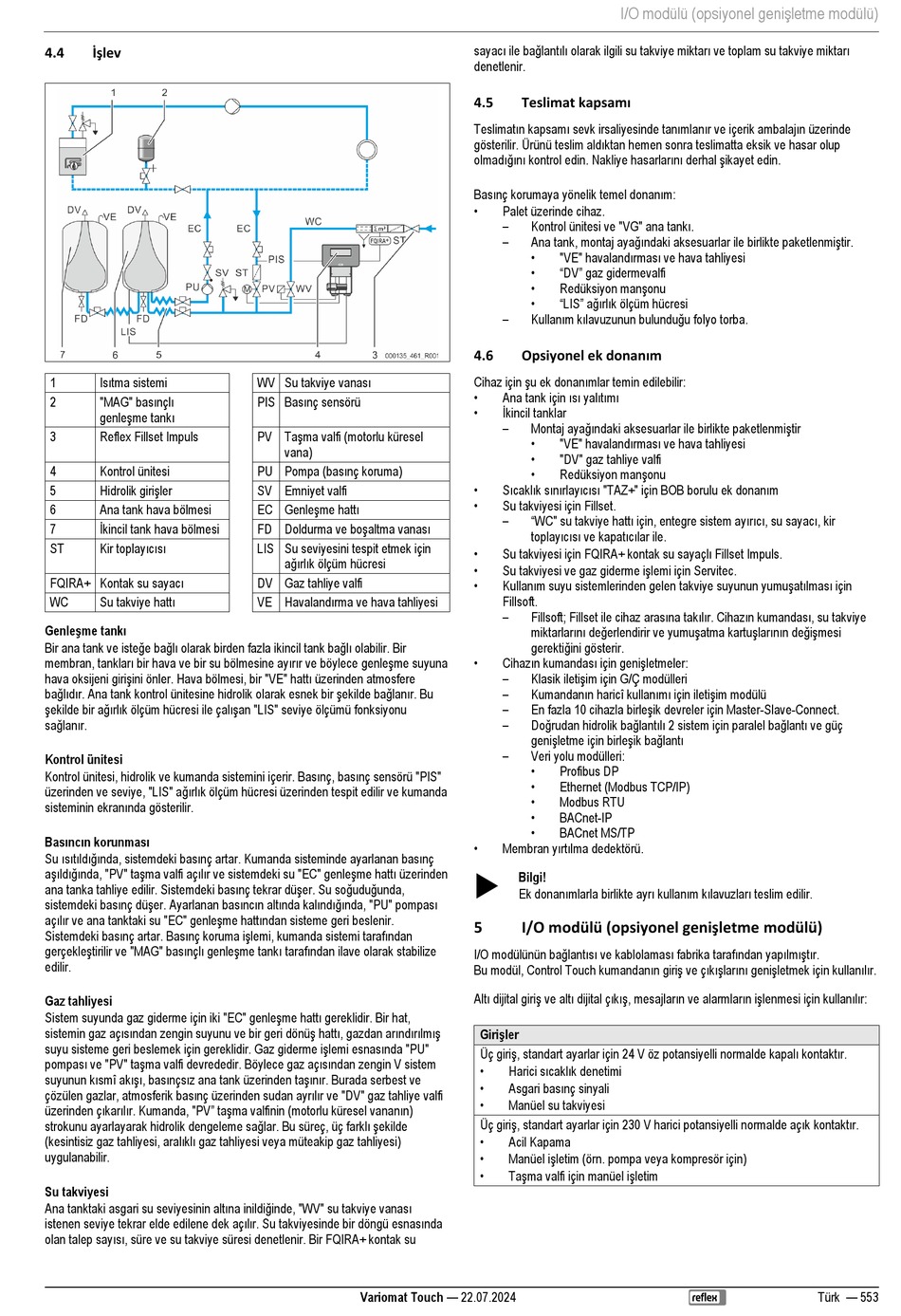

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 553

İşlev
4.4
Isıtma sistemi
1
"MAG" basınçlı
2
genleşme tankı
3 Reflex Fillset Impuls
4 Kontrol ünitesi
Hidrolik girişler
5
6 Ana tank hava bölmesi
İkincil tank hava bölmesi
7
Kir toplayıcısı
ST
FQIRA+ Kontak su sayacı
Su takviye hattı
WC
Genleşme tankı
Bir ana tank ve isteğe bağlı olarak birden fazla ikincil tank bağlı olabilir. Bir
membran, tankları bir hava ve bir su bölmesine ayırır ve böylece genleşme suyuna
hava oksijeni girişini önler. Hava bölmesi, bir "VE" hattı üzerinden atmosfere
bağlıdır. Ana tank kontrol ünitesine hidrolik olarak esnek bir şekilde bağlanır. Bu
şekilde bir ağırlık ölçüm hücresi ile çalışan "LIS" seviye ölçümü fonksiyonu
sağlanır.
Kontrol ünitesi
Kontrol ünitesi, hidrolik ve kumanda sistemini içerir. Basınç, basınç sensörü "PIS"
üzerinden ve seviye, "LIS" ağırlık ölçüm hücresi üzerinden tespit edilir ve kumanda
sisteminin ekranında gösterilir.
Basıncın korunması
Su ısıtıldığında, sistemdeki basınç artar. Kumanda sisteminde ayarlanan basınç
aşıldığında, "PV" taşma valfi açılır ve sistemdeki su "EC" genleşme hattı üzerinden
ana tanka tahliye edilir. Sistemdeki basınç tekrar düşer. Su soğuduğunda,
sistemdeki basınç düşer. Ayarlanan basıncın altında kalındığında, "PU" pompası
açılır ve ana tanktaki su "EC" genleşme hattından sisteme geri beslenir.
Sistemdeki basınç artar. Basınç koruma işlemi, kumanda sistemi tarafından
gerçekleştirilir ve "MAG" basınçlı genleşme tankı tarafından ilave olarak stabilize
edilir.
Gaz tahliyesi
Sistem suyunda gaz giderme için iki "EC" genleşme hattı gereklidir. Bir hat,
sistemin gaz açısından zengin suyunu ve bir geri dönüş hattı, gazdan arındırılmış
suyu sisteme geri beslemek için gereklidir. Gaz giderme işlemi esnasında "PU"
pompası ve "PV" taşma valfi devrededir. Böylece gaz açısından zengin V sistem
suyunun kısmî akışı, basınçsız ana tank üzerinden taşınır. Burada serbest ve
çözülen gazlar, atmosferik basınç üzerinden sudan ayrılır ve "DV" gaz tahliye valfi
üzerinden çıkarılır. Kumanda, "PV" taşma valfinin (motorlu küresel vananın)
strokunu ayarlayarak hidrolik dengeleme sağlar. Bu süreç, üç farklı şekilde
(kesintisiz gaz tahliyesi, aralıklı gaz tahliyesi veya müteakip gaz tahliyesi)
uygulanabilir.
Su takviyesi
Ana tanktaki asgari su seviyesinin altına inildiğinde, "WV" su takviye vanası
istenen seviye tekrar elde edilene dek açılır. Su takviyesinde bir döngü esnasında
olan talep sayısı, süre ve su takviye süresi denetlenir. Bir FQIRA+ kontak su
WV Su takviye vanası
PIS Basınç sensörü
PV Taşma valfi (motorlu küresel
vana)
PU Pompa (basınç koruma)
SV Emniyet valfi
EC Genleşme hattı
FD Doldurma ve boşaltma vanası
LIS Su seviyesini tespit etmek için
ağırlık ölçüm hücresi
DV Gaz tahliye valfi
VE Havalandırma ve hava tahliyesi
Variomat Touch — 22.07.2024
I/O modülü (opsiyonel genişletme modülü)
sayacı ile bağlantılı olarak ilgili su takviye miktarı ve toplam su takviye miktarı
denetlenir.
Teslimat kapsamı
4.5
Teslimatın kapsamı sevk irsaliyesinde tanımlanır ve içerik ambalajın üzerinde
gösterilir. Ürünü teslim aldıktan hemen sonra teslimatta eksik ve hasar olup
olmadığını kontrol edin. Nakliye hasarlarını derhal şikayet edin.
Basınç korumaya yönelik temel donanım:
•
Palet üzerinde cihaz.
– Kontrol ünitesi ve "VG" ana tankı.
– Ana tank, montaj ayağındaki aksesuarlar ile birlikte paketlenmiştir.
• "VE" havalandırması ve hava tahliyesi
• "DV" gaz gidermevalfi
• Redüksiyon manşonu
• "LIS" ağırlık ölçüm hücresi
– Kullanım kılavuzunun bulunduğu folyo torba.
Opsiyonel ek donanım
4.6
Cihaz için şu ek donanımlar temin edilebilir:
• Ana tank için ısı yalıtımı
• İkincil tanklar
– Montaj ayağındaki aksesuarlar ile birlikte paketlenmiştir
• "VE" havalandırması ve hava tahliyesi
•
"DV" gaz tahliye valfi
• Redüksiyon manşonu
• Sıcaklık sınırlayıcısı "TAZ+" için BOB borulu ek donanım
•
Su takviyesi için Fillset.
– "WC" su takviye hattı için, entegre sistem ayırıcı, su sayacı, kir
toplayıcısı ve kapatıcılar ile.
• Su takviyesi için FQIRA+ kontak su sayaçlı Fillset Impuls.
• Su takviyesi ve gaz giderme işlemi için Servitec.
• Kullanım suyu sistemlerinden gelen takviye suyunun yumuşatılması için
Fillsoft.
– Fillsoft; Fillset ile cihaz arasına takılır. Cihazın kumandası, su takviye
miktarlarını değerlendirir ve yumuşatma kartuşlarının değişmesi
gerektiğini gösterir.
• Cihazın kumandası için genişletmeler:
– Klasik iletişim için G/Ç modülleri
– Kumandanın haricî kullanımı için iletişim modülü
– En fazla 10 cihazla birleşik devreler için Master-Slave-Connect.
– Doğrudan hidrolik bağlantılı 2 sistem için paralel bağlantı ve güç
genişletme için birleşik bağlantı
–
Veri yolu modülleri:
•
Profibus DP
•
Ethernet (Modbus TCP/IP)
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
• Membran yırtılma dedektörü.

Bilgi!
Ek donanımlarla birlikte ayrı kullanım kılavuzları teslim edilir.
I/O modülü (opsiyonel genişletme modülü)
5
I/O modülünün bağlantısı ve kablolaması fabrika tarafından yapılmıştır.
Bu modül, Control Touch kumandanın giriş ve çıkışlarını genişletmek için kullanılır.
Altı dijital giriş ve altı dijital çıkış, mesajların ve alarmların işlenmesi için kullanılır:
Girişler
Üç giriş, standart ayarlar için 24 V öz potansiyelli normalde kapalı kontaktır.
• Harici sıcaklık denetimi
• Asgari basınç sinyali
•
Manüel su takviyesi
Üç giriş, standart ayarlar için 230 V harici potansiyelli normalde açık kontaktır.
•
Acil Kapama
• Manüel işletim (örn. pompa veya kompresör için)
• Taşma valfi için manüel işletim
Türk — 553
