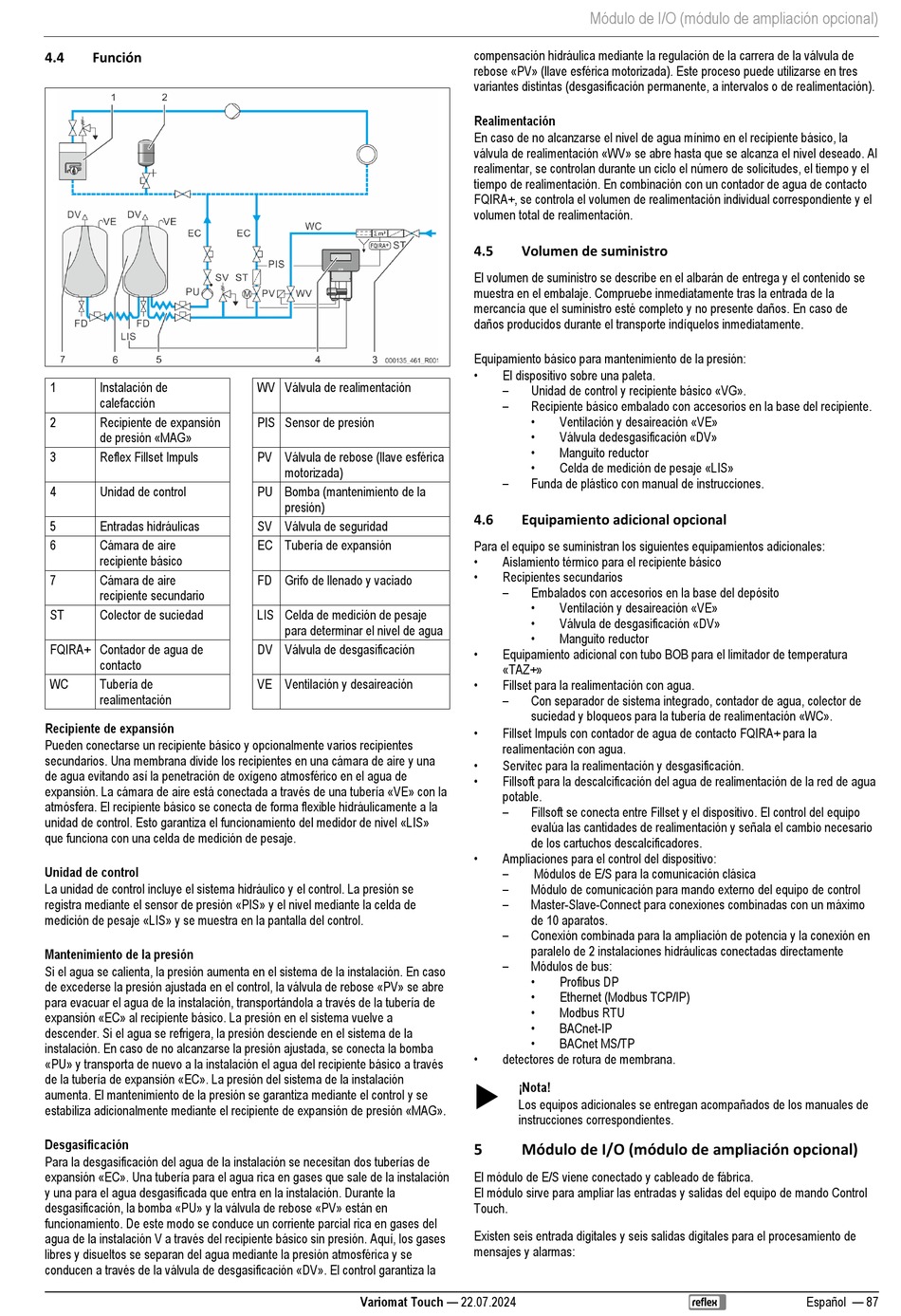

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 87

4.4 Función
1 Instalación de
calefacción
2 Recipiente de expansión
de presión «MAG»
3 Reflex Fillset Impuls
4 Unidad de control
5 Entradas hidráulicas
6 Cámara de aire
recipiente básico
7 Cámara de aire
recipiente secundario
ST Colector de suciedad
FQIRA+ Contador de agua de
contacto
WC Tubería de
realimentación
Recipiente de expansión
Pueden conectarse un recipiente básico y opcionalmente varios recipientes
secundarios. Una membrana divide los recipientes en una cámara de aire y una
de agua evitando así la penetración de oxígeno atmosférico en el agua de
expansión. La cámara de aire está conectada a través de una tubería «VE» con la
atmósfera. El recipiente básico se conecta de forma flexible hidráulicamente a la
unidad de control. Esto garantiza el funcionamiento del medidor de nivel «LIS»
que funciona con una celda de medición de pesaje.
Unidad de control
La unidad de control incluye el sistema hidráulico y el control. La presión se
registra mediante el sensor de presión «PIS» y el nivel mediante la celda de
medición de pesaje «LIS» y se muestra en la pantalla del control.
Mantenimiento de la presión
Si el agua se calienta, la presión aumenta en el sistema de la instalación. En caso
de excederse la presión ajustada en el control, la válvula de rebose «PV» se abre
para evacuar el agua de la instalación, transportándola a través de la tubería de
expansión «EC» al recipiente básico. La presión en el sistema vuelve a
descender. Si el agua se refrigera, la presión desciende en el sistema de la
instalación. En caso de no alcanzarse la presión ajustada, se conecta la bomba
«PU» y transporta de nuevo a la instalación el agua del recipiente básico a través
de la tubería de expansión «EC». La presión del sistema de la instalación
aumenta. El mantenimiento de la presión se garantiza mediante el control y se
estabiliza adicionalmente mediante el recipiente de expansión de presión «MAG».
Desgasificación
Para la desgasificación del agua de la instalación se necesitan dos tuberías de
expansión «EC». Una tubería para el agua rica en gases que sale de la instalación
y una para el agua desgasificada que entra en la instalación. Durante la
desgasificación, la bomba «PU» y la válvula de rebose «PV» están en
funcionamiento. De este modo se conduce un corriente parcial rica en gases del
agua de la instalación V a través del recipiente básico sin presión. Aquí, los gases
libres y disueltos se separan del agua mediante la presión atmosférica y se
conducen a través de la válvula de desgasificación «DV». El control garantiza la
WV Válvula de realimentación
PIS Sensor de presión
PV Válvula de rebose (llave esférica
motorizada)
PU Bomba (mantenimiento de la
presión)
SV Válvula de seguridad
EC Tubería de expansión
FD Grifo de llenado y vaciado
LIS Celda de medición de pesaje
para determinar el nivel de agua
DV Válvula de desgasificación
VE Ventilación y desaireación
Variomat Touch — 22.07.2024
Módulo de I/O (módulo de ampliación opcional)
compensación hidráulica mediante la regulación de la carrera de la válvula de
rebose «PV» (llave esférica motorizada). Este proceso puede utilizarse en tres
variantes distintas (desgasificación permanente, a intervalos o de realimentación).
Realimentación
En caso de no alcanzarse el nivel de agua mínimo en el recipiente básico, la
válvula de realimentación «WV» se abre hasta que se alcanza el nivel deseado. Al
realimentar, se controlan durante un ciclo el número de solicitudes, el tiempo y el
tiempo de realimentación. En combinación con un contador de agua de contacto
FQIRA+, se controla el volumen de realimentación individual correspondiente y el
volumen total de realimentación.
4.5 Volumen de suministro
El volumen de suministro se describe en el albarán de entrega y el contenido se
muestra en el embalaje. Compruebe inmediatamente tras la entrada de la
mercancía que el suministro esté completo y no presente daños. En caso de
daños producidos durante el transporte indíquelos inmediatamente.
Equipamiento básico para mantenimiento de la presión:
•
El dispositivo sobre una paleta.
–
Unidad de control y recipiente básico «VG».
–
Recipiente básico embalado con accesorios en la base del recipiente.
•
Ventilación y desaireación «VE»
•
Válvula dedesgasificación «DV»
•
Manguito reductor
•
Celda de medición de pesaje «LIS»
–
Funda de plástico con manual de instrucciones.
4.6 Equipamiento adicional opcional
Para el equipo se suministran los siguientes equipamientos adicionales:
•
Aislamiento térmico para el recipiente básico
•
Recipientes secundarios
–
Embalados con accesorios en la base del depósito
•
Ventilación y desaireación «VE»
•
Válvula de desgasificación «DV»
•
Manguito reductor
•
Equipamiento adicional con tubo BOB para el limitador de temperatura
«TAZ+»
•
Fillset para la realimentación con agua.
–
Con separador de sistema integrado, contador de agua, colector de
suciedad y bloqueos para la tubería de realimentación «WC».
•
Fillset Impuls con contador de agua de contacto FQIRA+ para la
realimentación con agua.
•
Servitec para la realimentación y desgasificación.
•
Fillsoft para la descalcificación del agua de realimentación de la red de agua
potable.
–
Fillsoft se conecta entre Fillset y el dispositivo. El control del equipo
evalúa las cantidades de realimentación y señala el cambio necesario
de los cartuchos descalcificadores.
•
Ampliaciones para el control del dispositivo:
–
Módulos de E/S para la comunicación clásica
–
Módulo de comunicación para mando externo del equipo de control
–
Master-Slave-Connect para conexiones combinadas con un máximo
de 10 aparatos.
–
Conexión combinada para la ampliación de potencia y la conexión en
paralelo de 2 instalaciones hidráulicas conectadas directamente
–
Módulos de bus:
•
Profibus DP
•
Ethernet (Modbus TCP/IP)
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
•
detectores de rotura de membrana.

¡Nota!
Los equipos adicionales se entregan acompañados de los manuales de
instrucciones correspondientes.
5 Módulo de I/O (módulo de ampliación opcional)
El módulo de E/S viene conectado y cableado de fábrica.
El módulo sirve para ampliar las entradas y salidas del equipo de mando Control
Touch.
Existen seis entrada digitales y seis salidas digitales para el procesamiento de
mensajes y alarmas:
